Grüne LED
Mit dem grünen Taster an der Powerbox oder der ORCA WX10 schalten Sie die Bohreinheit in den
Bereitschaftszustand. Beim Einschalten leuchtet die grüne LED neben dem Drehzahlsteller.
Gelbe LED
Beim Aufleuchten der gelben LED wird signalisiert, daß Sie am Maximum der zur Verfügung stehenden
Kraft des Systems arbeiten, gleichzeitig regelt die Antriebsmaschine die Drehzahl etwas zurück, so haben
Sie noch zusätzlich ein akustisches Signal, um die Vorschubkraft etwas zurückzunehmen. Sie können
andauernd im gelben Bereich arbeiten, die Maschine nimmt dabei keinen Schaden.
Rote LED
Beim Aufleuchten der roten LED befindet sich die Maschine im Übertemperaturbereich. Die
Antriebsmaschine steht dann still. Warten Sie bis sich die Antriebsmaschine abgekühlt hat und starten Sie
die Antriebsmaschine am grünen Taster der Powerbox oder der ORCA WX10 neu.
Die rote LED leuchtet auch auf, wenn ein Fehler vorliegt, die Antriebsmaschine steht dann still. Dies tritt
hauptsächlich bei plötzlich auftretender sehr hoher Überlast (Klemmer) auf. Die Antriebsmaschine wird
daher zu Ihrer Sicherheit ausgeschaltet. Durch erneutes Einschalten am grünen Taster erlischt die rote
LED und die grüne LED zeigt erneute Betriebsbereitschaft an (Reset – Funktion).
5.6

Bohrkronen (ORCA WX10 E, WX10)

Sie können sämtliche Bohrkronen mit einem Anschlußgewinde von 1 ¼ " UNC verwenden. Verwenden Sie
nur auf das Gestein abgestimmte Bohrkronen. Sie schonen die Kernbohrmaschine, wenn Sie nur
rundlaufende und nicht deformierte Bohrkronen verwenden. Achten Sie darauf, daß die Diamantsegmente
ausreichenden Hinterschnitt gegenüber dem Bohrkronenkörper aufweisen.
5.7 Bohrkronenwechsel / Loslöseelement (ORCA WX10 E, WX10)
Die Bohrspindel hat Rechtsgewinde. Verwenden Sie als Gegenhalter immer einen Gabelschlüssel SW41,
der an der Bohrspindel angesetzt wird. Lösen Sie die Bohrkrone niemals mit (Hammer)-Schlägen, da so
die Kernbohrmaschine beschädigt wird. Mit etwas wasserfestem Fett, aufgetragen auf dem
Bohrspindelgewinde, läßt sich die Bohrkrone wieder leichter ablösen.

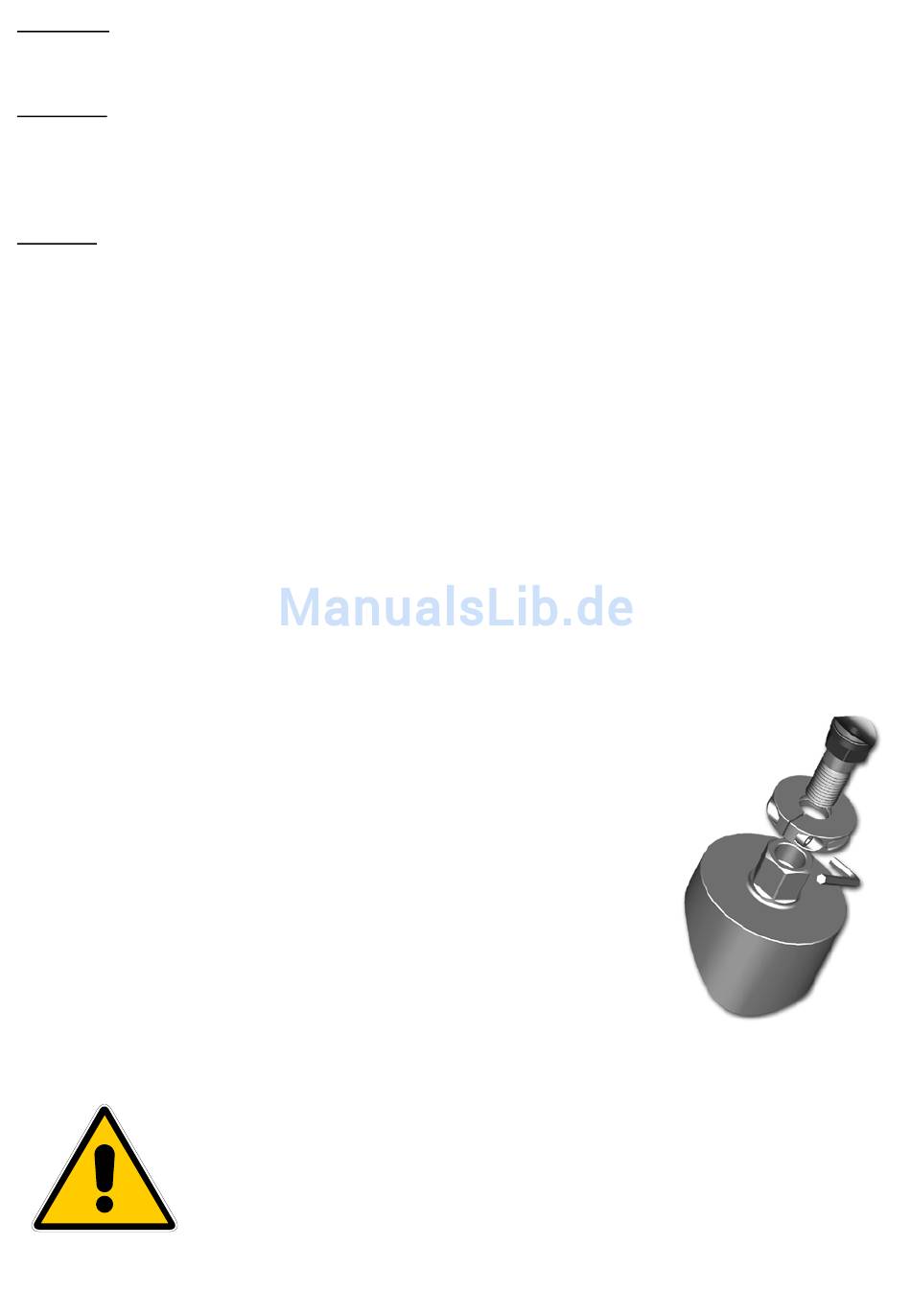

Einsatz des Schnell – Löseelementes:
Bohrkrone montieren
1. Löseelement mittels der Innensechskantschraube mit einem
Innensechskantschlüssel SW8 durch rechtsdrehen bis zum Anschlag
vorspannen.
2. Löseelement auf die Bohrspindel setzen.
3. Bohrkrone montieren.
Bohrkrone demontieren
4. Löseelement mittels der Innensechskantschraube mit einem
Innensechskantschlüssel SW8 durch linksdrehen entspannen.
5. Bohrkrone demontieren.
6.0

Sicherheitshinweise

- wenn die Maschine unbeaufsichtigt bleibt,
14
Achtung
Lassen Sie die Maschine nur unter Aufsicht arbeiten. Ziehen Sie den
Netzstecker, und prüfen Sie, daß der Schalter ausgeschaltet ist,
