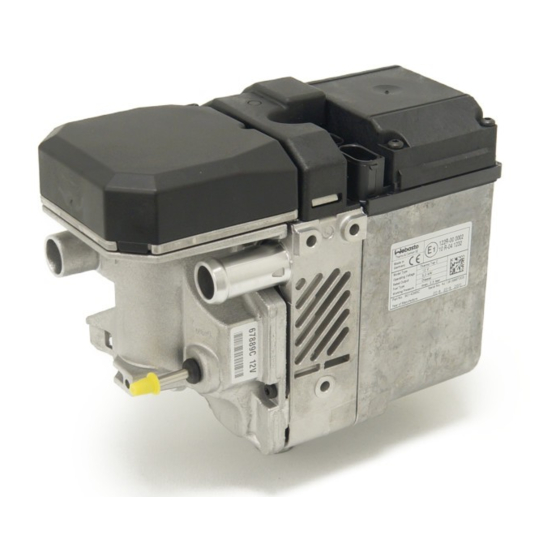

Wasser-Heizgerät
Zusatzheizung Thermo Top C
Einbauanleitung
Ford Transit
2.4 und 3.2 Diesel
ab Modell 2009
Linkslenker
Manuelle Klimaanlage
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial-
ausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren,
wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen
technischen Fähigkeiten erworben haben und die für einen sachgerechten Einbau und Re-
paratur nötigen technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur Ver-
fügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1314799A
e1
00 0002
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial- ausrüstung.
-
Seite 2: Gültigkeit
Ford Transit Inhaltsverzeichnis Gültigkeit Einbauort vorbereiten Heizgerät / Einbaukit Heizgerät vorbereiten Vorwort Heizgerät einbauen Allgemeine Hinweise Abgas Spezialwerkzeug Wasser Erläuterungen zum Dokument Brennstoff Vorarbeiten Abschließende Arbeiten Einbauort Heizgerät Bedienungshinweise für den Endkunden Elektrik Gebläseansteuerung Option Telestart Gültigkeit Hersteller Handelsbezeichnung Typ EG-BE-Nr. -
Seite 3: Allgemeine Hinweise
Einbau Änderungen gegenüber dieser „Einbauanleitung“ notwendig werden. In jedem Fall sind jedoch die Vorschriften der „Einbauanweisung“ und „Bedienungs- und Wartungsan- weisung“ der Thermo Top C zu befolgen. Die entsprechenden Regeln der Technik sowie eventuelle Angaben des Fahrzeugherstellers sind beim Einbau einzuhalten. - Seite 4 Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am...
-
Seite 5: Vorarbeiten
Ford Transit Vorarbeiten ACHTUNG! - Tankdeckel öffnen, Tank belüften - Tankdeckel wieder schließen - Batterie abklemmen! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Scheinwerfer rechts ausbauen - Luftfilterkasten komplett ausbauen... - Seite 6 Ford Transit Elektrik Kabelbaumdurchführung vorbereiten Kabelbaumdurchführung Fahrzeugeigenen Kabelbaum 2 lösen, Kabel- 1 Kabelbaumdurchführung gedreht baumdurchführung 1 nach rechts verdrehen. 2 Kabelbaum Gebläseansteuerung Dämmmatte an der Markierung ausschneiden! 3 Kabelbaum Vorwahluhr 4 Fzg.eigene Gummitülle Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen Schema...
-
Seite 7: Gebläseansteuerung
Ford Transit Gebläseansteuerung Webasto Ford Transit Schaltplan rt/ws br/bl br/bl Bauteile Webasto Bauteile Fahrzeug Farben und Symbole Heizgerät TT-C Gebläsemotor 6-poliger Stecker Gebläseschalter weiß Sicherung 25A Sicherung 40A schwarz Gebläserelais braun Legende grün blau Trennstelle Kabelfarben können variieren! Anschluss an Zentralelektrik. -
Seite 8: Option Telestart
Ford Transit Option Telestart Empfänger 1 mit Klebeband befestigen! Empfän- ger montie- 1 Antenne Antenne montieren Temperatursensor HTM100 Temperatursensor 1 mit Klebeband befesti- gen! Tempera- tursensor montieren 1314799A... -
Seite 9: Heizgerät Vorbereiten
Ford Transit Einbauort vorbereiten Hupe mit Halterung 2 demontieren, Schraube wird wieder verwendet. Halteclip 1 von fzg.ei- genen Kabelbaum auslösen. Hupe de- montieren 1 Halter] 2 Schraube M6x20, Bundmutter 3 Winkel 4 Schraube M6x20, Distanzscheibe 5, Bol- zensicherung Halter vor- montieren Halter 1 mit Winkel an Position 4 auf Karos- serie auflegen und mit Schraube 2 an vorhan-... - Seite 10 Ford Transit Perforierung am mittleren Heizgerätedeckel durchstoßen und Halteclip 1 einsetzen! 2 Schalldämpfer 3 Schlauchschelle Ø 27 4 Brennluftleitung Schall- dämpfer vormontie- Lochband biegen Lochband vorberei- 67° 23° Bohrungen an Position 4 deckungsgleich ausrichten 1 Halter] 2 Schraube M6x20, Bundmutter 3 Lochband Halter vor- 5 Schraube M6x20, Distanzscheibe 5, Bol-...
- Seite 11 Ford Transit Heizgerät einbauen Siehe auch nachfolgende Abbildung! 1 Schraube an vorhandene Gewindeboh- rung Heizgerät 2 Schraube M6x20, Karosseriescheibe, montieren Bundmutter 3 Schraube M6x20, Bundmutter Heizgerät montieren Halter 1 um 90° abwinkeln! Halterung Hupe vor- bereiten 90° Lage aller Bauteile kontrollieren, wenn nötig korrigieren.
- Seite 12 Ford Transit Steckverbindung vom Hupenkabelbaum 1 mit Kabelbinder 2 an Lochband befestigen! Lage aller Bauteile kontrollieren, wenn nötig korri- gieren. Auf Freigängigkeit achten! Hupe mon- tieren 1314799A...
- Seite 13 Ford Transit Abgas Abschnitt X entsorgen 1 Abgasleitung a = 550 Abgaslei- 2 Abgasendstück tung vor- b = 70 bereiten Profilgummi rt 3 auf Abgasleitung 2 aufschie- ben und positionieren! 1 Schlauchklemme Abgaslei- tung mon- tieren 1 Abgasschalldämpfer, Schraube M6x20, Bundmutter an Lochband 2 Schraube M6x20, vorhandener Bohrung, Bundmutter...
- Seite 14 Ford Transit 1 Abgasleitung 2 Schlauchklemme 3 Profilgummi rt positionieren Abgaslei- tung mon- tieren 1 Schlauchklemme 2 Abgasendstück Endstück montieren 1314799A...
- Seite 15 Ford Transit Wasser ACHTUNG! Auslaufendes Kühlmittel ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei verle- gen! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! Schellen so positionie- ren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Wasserschläuche ist das Heizgerät mit Kühlmittel zu befüllen! Die Einbindung erfolgt „Inline“...
- Seite 16 Ford Transit Abschnitt X entsorgen. a = 470 b = 400 Wasser- schläuche ablängen 1 Profilgummi sw Anschluss Heizgerät Wärmeschutzschlauch im Bereich der Trenn- stelle zurückschieben. Fzg.eigener Schlauch an der Markierung trennen. 1 Schlauchstück Wärmetauschereingang 2 Schlauchstück Motorausgang Trennstelle Schlauchstück Wärmetauschereingang 1 am Stutzen nach rechts drehen! 2 Schlauch Motorausgang Anschluss...
- Seite 17 Ford Transit Lochband biegen! Lochband biegen 50° 1 Fzg.eigenr Stehbolzen 2 Lochband 3 Schraube M6x20, gummierte Rohrschelle Ø 48, Bundmutter Verlegung Motorraum 1 Abstandshalter 22x8 2 Abstandshalter 25x25, verriegelbar Abstands- halter ein- setzen Auf ausreichenden Abstand zu benachbarten Bauteilen achten! Schläuche ausrichten 1314799A...
- Seite 18 Ford Transit Brennstoff VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß...
- Seite 19 Ford Transit Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 1 Kabelbaum Dosierpumpe, Stecker mon- tiert 2 Brennstoffleitung Anschluss an Dosier- pumpe Kraftstoffvorlaufleitung an Position 1 trennen! 1 Brennstoffentnehmer 8x5x8, Schelle Ø 12 [2x] 2 Schlauchstück, Schelle Ø 10 [2x] 3 Brennstoffleitung Brennstoff- entnahme...
-
Seite 20: Abschließende Arbeiten
- Funktion der Standheizung prüfen, siehe Betriebsanweisung / Einbauanweisung - Aufklebeschild „Standheizung vor dem Tanken abschalten“ an der B-Säule links anbringen Feel the drive Webasto AG Postfach 80 - 82132 Stockdorf Hotline 01805 / 932278 - Hotfax 0395 / 5592-353 http://www.webasto.de... -
Seite 21: Bedienungshinweise Für Den Endkunden
Ford Transit Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten.
