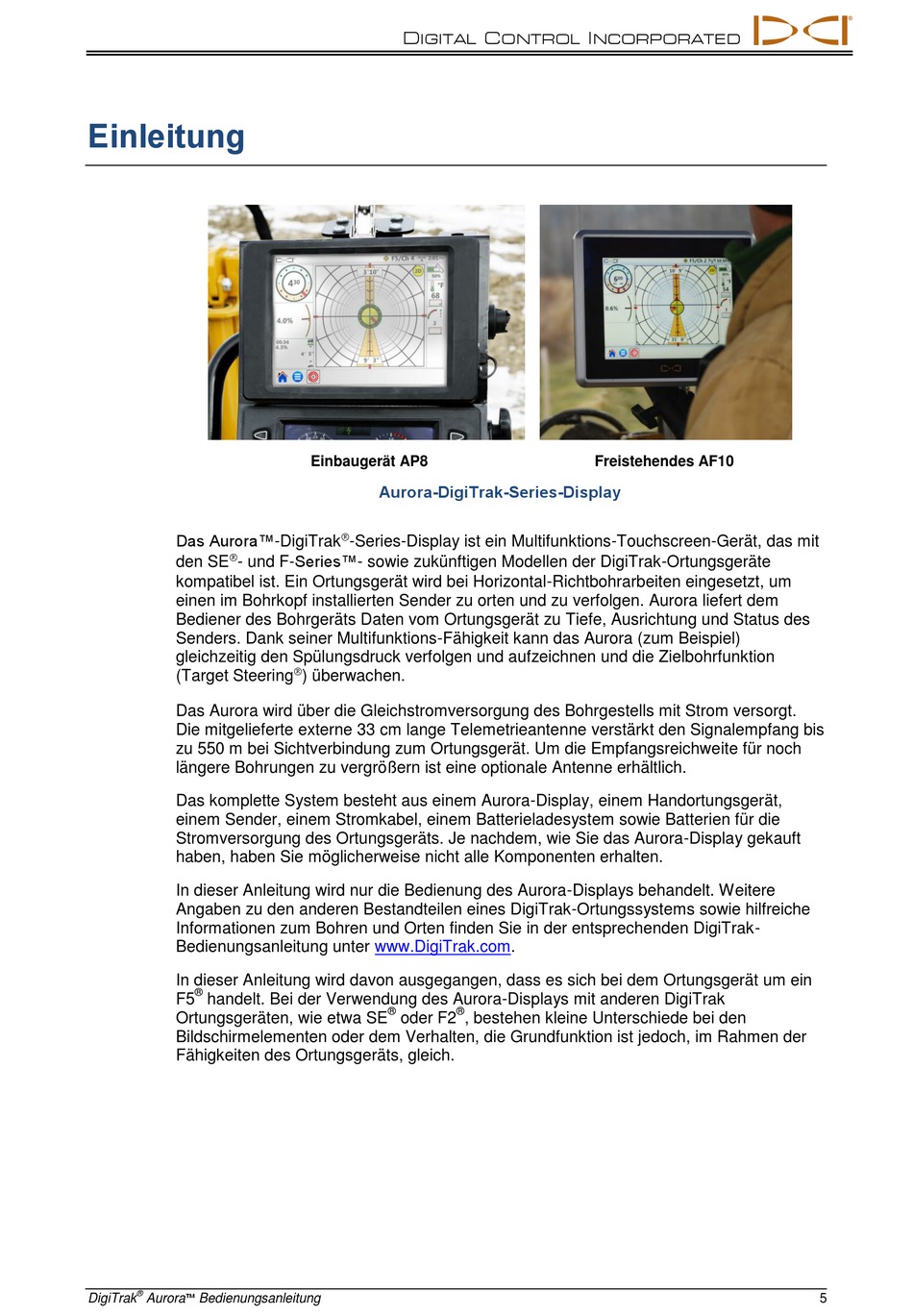

Einleitung
Das Aurora™-DigiTrak
den SE
- und F-Series™- sowie zukünftigen Modellen der DigiTrak-Ortungsgeräte
kompatibel ist. Ein Ortungsgerät wird bei Horizontal-Richtbohrarbeiten eingesetzt, um
einen im Bohrkopf installierten Sender zu orten und zu verfolgen. Aurora liefert dem
Bediener des Bohrgeräts Daten vom Ortungsgerät zu Tiefe, Ausrichtung und Status des
Senders. Dank seiner Multifunktions-Fähigkeit kann das Aurora (zum Beispiel)
gleichzeitig den Spülungsdruck verfolgen und aufzeichnen und die Zielbohrfunktion
(Target Steering
Das Aurora wird über die Gleichstromversorgung des Bohrgestells mit Strom versorgt.
Die mitgelieferte externe 33 cm lange Telemetrieantenne verstärkt den Signalempfang bis
zu 550 m bei Sichtverbindung zum Ortungsgerät. Um die Empfangsreichweite für noch
längere Bohrungen zu vergrößern ist eine optionale Antenne erhältlich.
Das komplette System besteht aus einem Aurora-Display, einem Handortungsgerät,
einem Sender, einem Stromkabel, einem Batterieladesystem sowie Batterien für die
Stromversorgung des Ortungsgeräts. Je nachdem, wie Sie das Aurora-Display gekauft
haben, haben Sie möglicherweise nicht alle Komponenten erhalten.
In dieser Anleitung wird nur die Bedienung des Aurora-Displays behandelt. Weitere
Angaben zu den anderen Bestandteilen eines DigiTrak-Ortungssystems sowie hilfreiche
Informationen zum Bohren und Orten finden Sie in der entsprechenden DigiTrak-
Bedienungsanleitung unter www.DigiTrak.com.
In dieser Anleitung wird davon ausgegangen, dass es sich bei dem Ortungsgerät um ein
®
F5
handelt. Bei der Verwendung des Aurora-Displays mit anderen DigiTrak
Ortungsgeräten, wie etwa SE
Bildschirmelementen oder dem Verhalten, die Grundfunktion ist jedoch, im Rahmen der
Fähigkeiten des Ortungsgeräts, gleich.
®
™
DigiTrak
Aurora
Bedienungsanleitung
D
IGITAL
Einbaugerät AP8
Aurora-DigiTrak-Series-Display
-Series-Display ist ein Multifunktions-Touchscreen-Gerät, das mit
) überwachen.
®
®
oder F2
, bestehen kleine Unterschiede bei den
C
I
ONTROL
NCORPORATED
Freistehendes AF10
