10

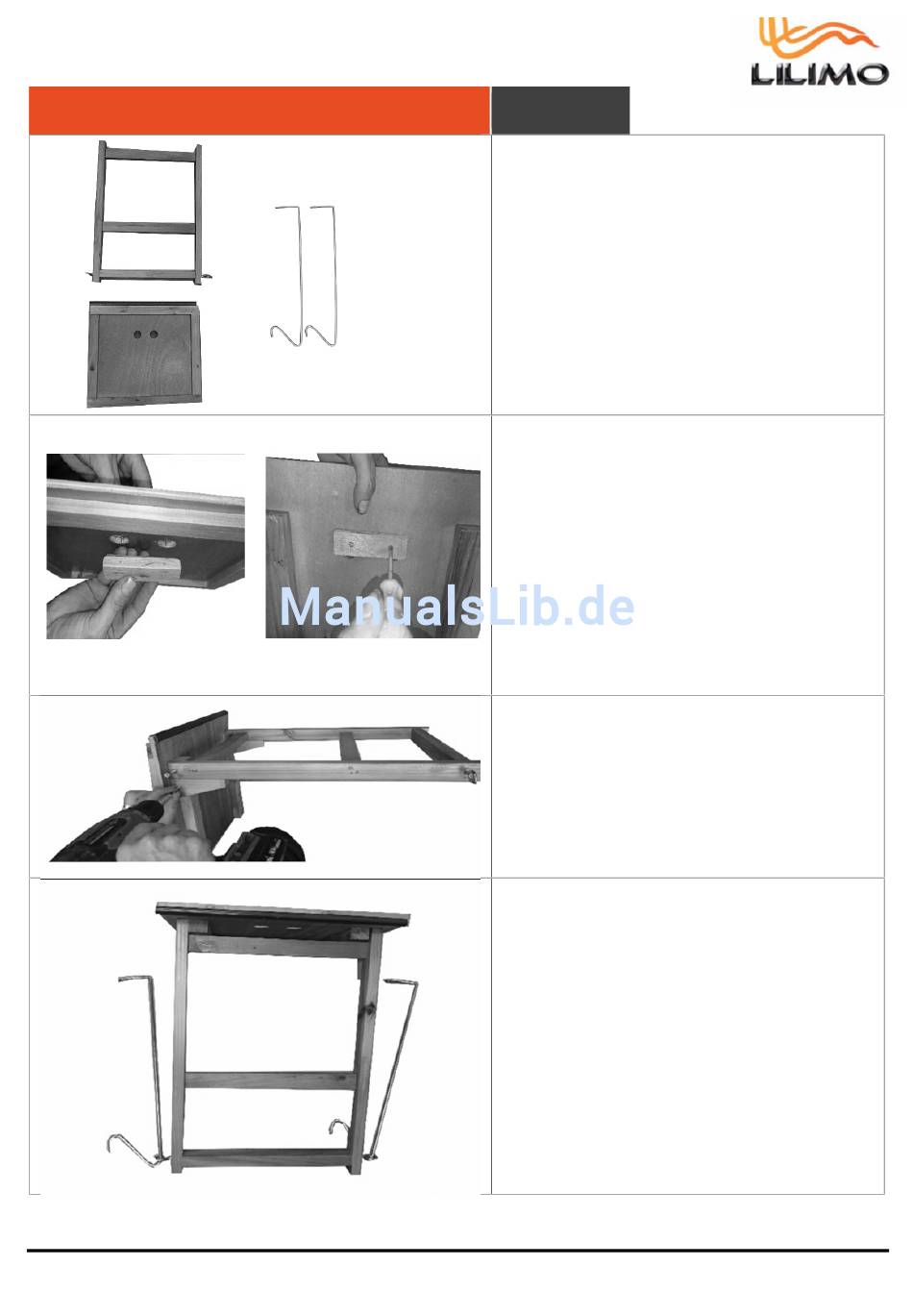

AUFBAUANLEITUNG / ASSEMBLY INSTRUCTIONS
SCHRITT 2: MONTAGE DER FUßBÄNKE
STEP 2: ASSEMBLY OF THE FOOTRESTS
© 2018 LILIMO® GMBH & Co.KG, Stand 01.2018
DEUTSCH /
ENGLISH
Bitte verwenden Sie die abgebildeten Teile für diesen
Montageschritt.
Fußbank Front (EF)
Fußbank Rahmen (ER)
Führungsstangen (F)
Griffe Fussbank (R)
For the next assembly step, please use the shown parts.
Footrest Front (EF)
Footrest (ER)
Guide Rails (F)
Footrest handle (R)
Die Griffe für die Fussbankfront werden mit jeweils zwei
Schrauben vom Typ S3 montiert.
Use each two screws of type S3, to assemble the
footrest handle.
Die Fußbank Front (EF) am Rahmen (ER) ausrichten und
an der vorgegebenen Position mit je 4 Schrauben vom
Typ S3 montieren.
The footrest front (EF) an back (ER) can easily be
mounted with 4 screws of type S3.
An der Fußbank sind zwei Ringe für die
Führungsschienen (F) angebracht. Die Schienen bitte so
einführen, dass das geschwungene Ende hinten ist.
At the back of the footrest you find two rings for the
guide rails (F). Please insert the guide rail, that the
curved end is on the rear side.
Seite 10
