clage WHT Austauschanleitung Seite 2

Austauschanleitung WHT
1 Sicherheitshinweise
Diese Austauschanleitung ist in Verbindung mit der jeweils gültigen Gebrauchs- und Montageanleitung
zu verwenden! Sie setzt qualifiziertes Fachwissen voraus und gibt zusätzliche Hinweise für die
Reparatur, die nur durch einen autorisierten Elektrofachhandwerker unter Berücksichtigung der
geltenden Normen und Vorschriften ausgeführt werden darf.
Elektronische und elektrische Bauteile dürfen nicht mit Feuchtigkeit in Berührung kommen.
Sollten es dennoch dazu gekommen sein, darf das Gerät nicht in Betrieb genommen werden.
Bitte nehmen Sie dann Kontakt mit unserem Werkskundendienst auf.

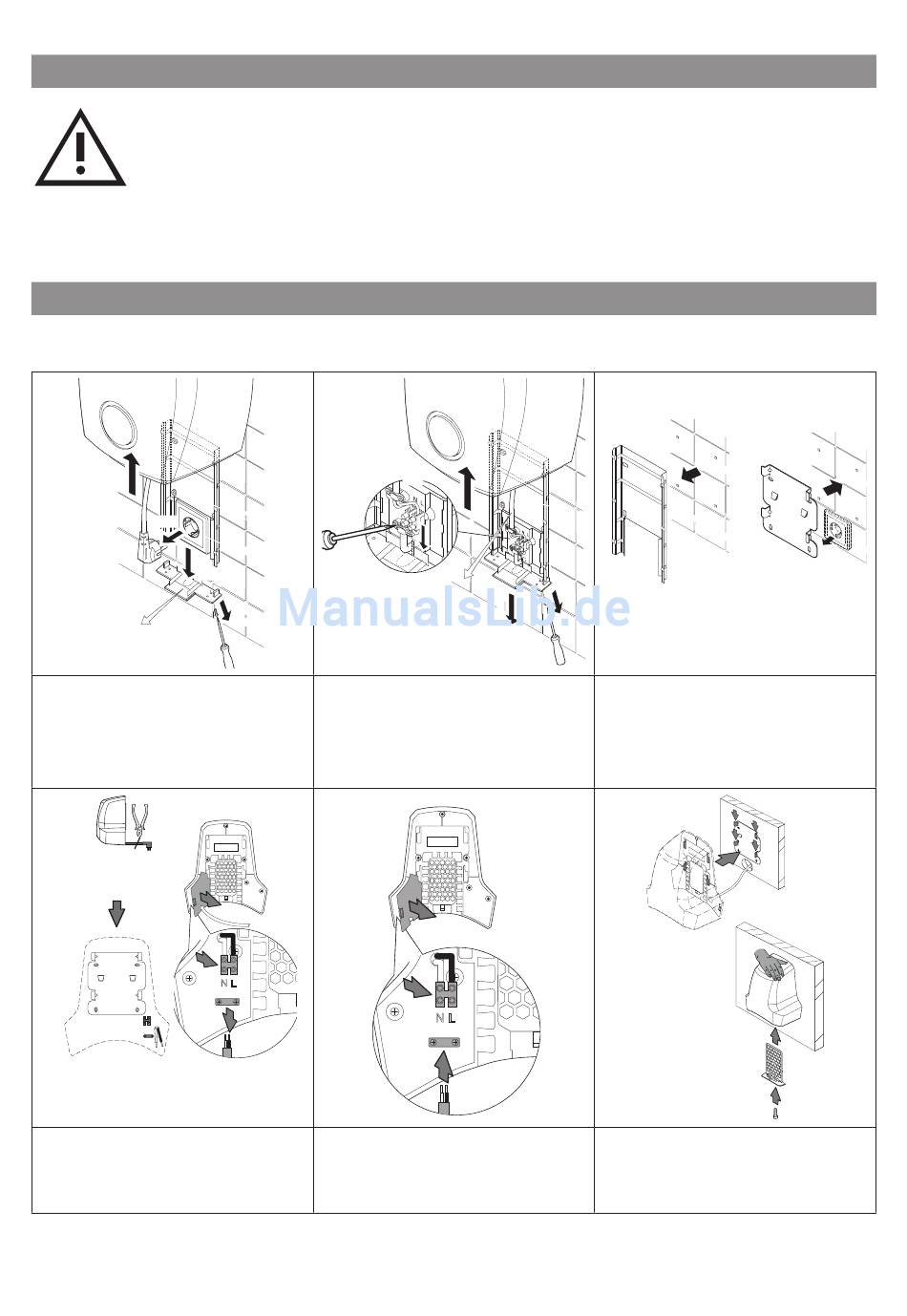

2 Austausch des WHT
2.1 Gerät vom elektrischen Netz trennen / Spannungsfreiheit am Gerät sicherstellen!
III
IV
II
Bei Geräten mit Unterputzsteckdose
1. Schrauben der Abdeckplatte lösen,
Abdeckplatte entfernen, Gerät nach
oben schieben, Stecker ziehen, Gerät
entfernen.
3. Anschlussleitung des neuen WHT
gemäß der Installationsbedingungen
kürzen oder ggf. entfernen.
Hinweis: Unter dem WHT muss Sensorabstand von 35 cm zu Schränken oder anderen Oberflächen eingehalten werden.
I
Bei Geräten mit Festanschluss
1. Schrauben der Abdeckplatte lösen,
Gerät nach oben schieben, Kabel fixie­
rung und Lüsterklemme lösen, Gerät
entfernen, Abdeckplatte entfernen.
B
D
C
N L
4. Neuen WHT gemäß Bedienungs­
F
anleitung mittels Festanschluss
anschließen. Fehlende Mantel-
isolierung muss ergänzt werden!
III
II
I
IV
N L
2
2. Alten Wandhalter abschrauben, neuen
Wandhalter an gleicher Position befes­
tigen, Unterputzsteckdose entfernen
(falls vorhanden).
5. Gerät von oben auf den Wandhalter
aufrasten und Luftansauggitter befes­
tigen.
CLAGE
5 Nm
