1.1.1.1 Display
Das Display ist in mehrere Bereiche unterteilt:

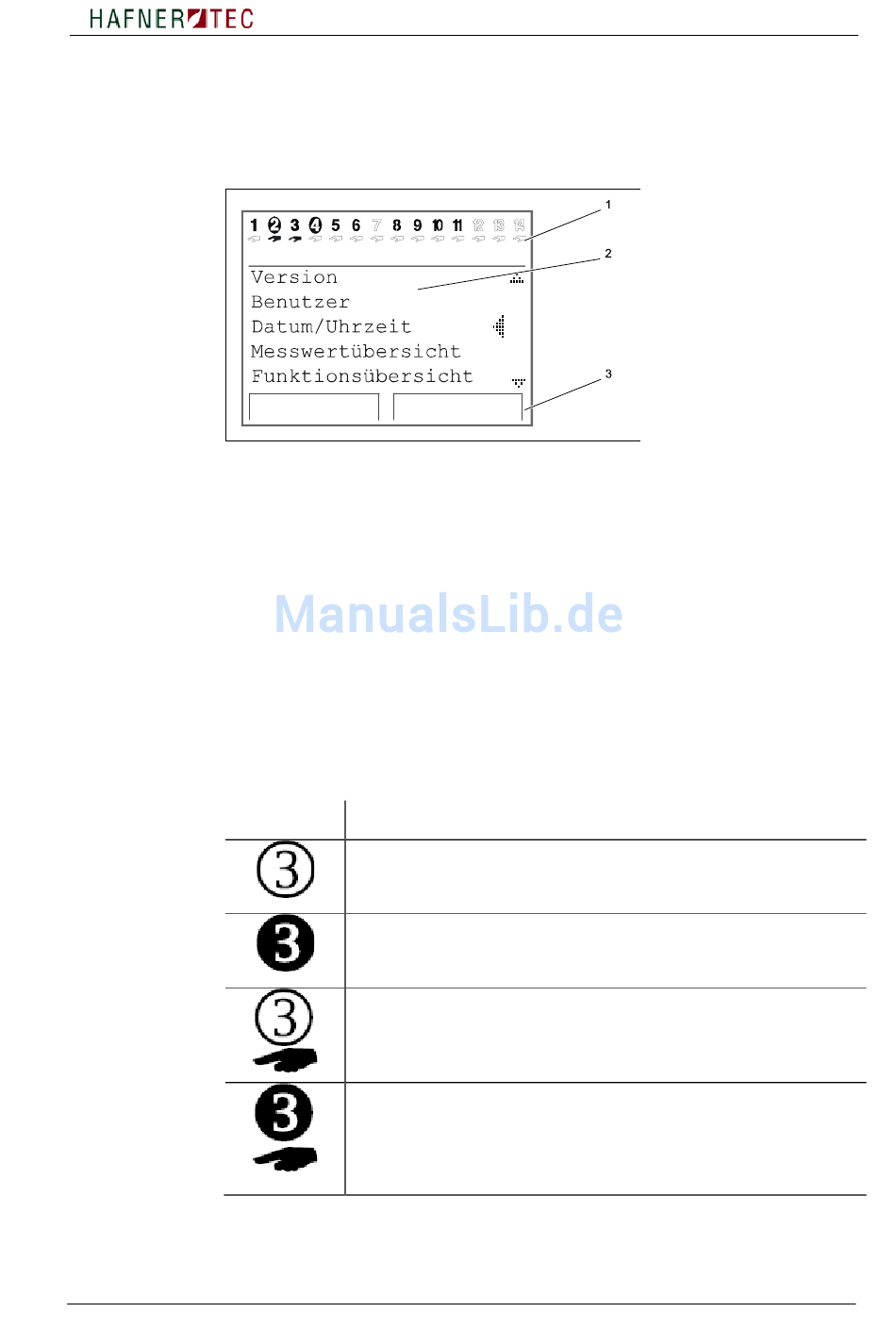

Abb. 1.2 Unterteilung des Displays in Bereiche
1. Displaybereich oben
2. Displaybereich Mitte
3. Displaybereich unten
Die Darstellung der Zahlen zeigt, ob der Motor aktiv ist:
n
n
n
n
Beispiel-Anzeige „Ausgang 3 – Verbrennungsluftklappe":
Darstellung
BA_MTC_2017.doc / Stand: 24.04.2017
MENUE
ZURUECK
Schwarze Schrift auf weißem Hintergrund: Motor ist ausgeschaltet.
Weiße Schrift auf schwarzem Hintergrund: Motor ist eingeschaltet.
Hand: Es wird im Handmodus gearbeitet.
Hand fehlt: Es wird im Automatikmodus gearbeitet.
Zustand des Motors
Verbrennungsluftklappe aktiv, Automatikmodus, ausgeschaltet
Verbrennungsluftklappe im Automatikmodus, eingeschaltet
Verbrennungsluftklappe im Handmodus, ausgeschaltet
Verbrennungsluftklappe im Handmodus, eingeschaltet
