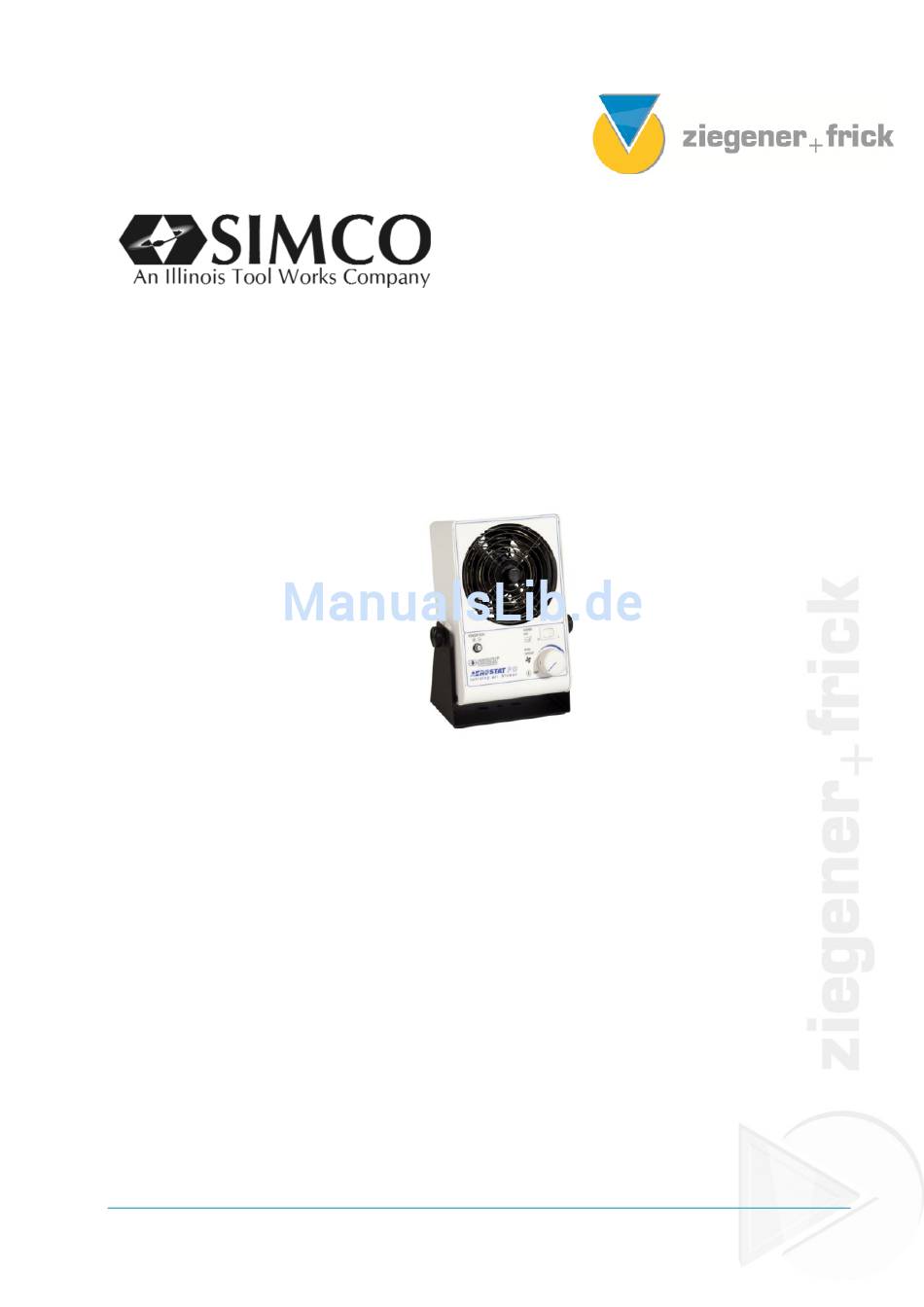

ANLEITUNG
Betrieb / Wartung

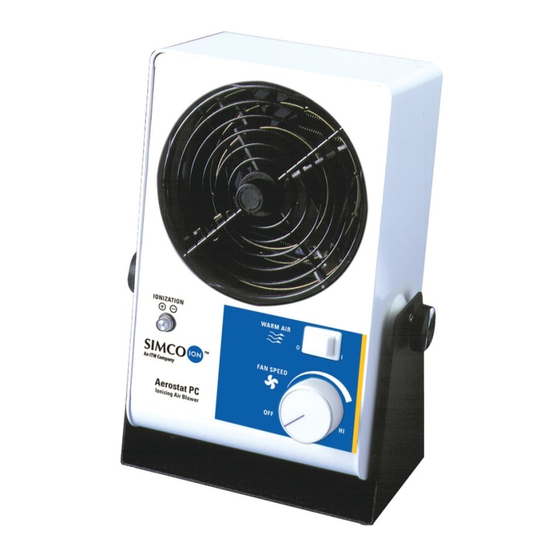

Aerostat PC™
Ionisierungs Gebläse
Klein, leise und leicht, trotzdem kompromisslos in der Effizienz liefert SIMCO's
Aerostat PC eine überragende Ionisierungs- und Entlade- Leistung durch eine
gezielte ausgerichteten auf die Arbeitsfläche.
Er liefert optimalen Schutz gegen die zerstörenden Effekte durch ESD durch
Verhinderung einer Elektrostatischen Aufladung und der Beseitigung von
Verunreinigungen auf Oberflächen.
Kapitel 1
Beschreibung
Kapitel 2
Eigenschaften/Funktionen/Kenndaten
Kapitel 3
Technische Daten
Kapitel 4
Sicherheit
Kapitel 5
Installation/Montage
Kapitel 6
Bedienung
Kapitel 7
Instandhaltung
Kapitel 8
Ersatzteile
Kapitel 9
Gewährleistung
Geschäftsführer:
Reg.-Ger. Stuttgart, HRB 101523
Günther Lutz
Ust-IdNr.: DE 145 787 453
Vanessa Lutz
Steuer-Nr.: 65205 / 95406
2257 North Penn Road
Hatfield, PA 19440
(215) 997-0590
(800) 538-0750
Fax: (215) 997-3450
Publication 5101181 rev C
May, 2004
Kreissparkasse Heilbronn
IBAN: DE46 6205 0000 0003 6836 51
BLZ: 620 500 00
BIC: HEISDE66
Konto-Nr.: 003 683 651
Werbung
Verwandte Anleitungen für Simco Aerostat PC
Inhaltszusammenfassung für Simco Aerostat PC
- Seite 1 Betrieb / Wartung Aerostat PC™ Ionisierungs Gebläse Klein, leise und leicht, trotzdem kompromisslos in der Effizienz liefert SIMCO’s Aerostat PC eine überragende Ionisierungs- und Entlade- Leistung durch eine gezielte ausgerichteten auf die Arbeitsfläche. Er liefert optimalen Schutz gegen die zerstörenden Effekte durch ESD durch Verhinderung einer Elektrostatischen Aufladung und der Beseitigung von Verunreinigungen auf Oberflächen.
- Seite 2 Ionen aus dem Luftstrom. Die Luftionen werden von dem entgegen gesetzt geladenem Gegenstand angezogen und neutralisieren die Ladung des Gegenstandes. Der Aerostat PC ist ein tragbarer Lüfter für ionisierte Luft. Er verwendet ein kleines Gebläse zur Erzeugung des Luftstromes. Das Volumen des Luftstromes wird durch eine variable Geschwindigkeitsregelung gesteuert, die einen großen Einstellbereich zur Verfügung stellt.
- Seite 3 Kapitel 3 Technische Daten Gerät Teilenummer 4003367 4003368 4004442 Netzspannung 120 VAC, 60 Hz 230 VAC, 50 Hz 230 VAC, 50 Hz Stromaufnahme Max. 1,7 A * 0,9 A * 0,1 A Min. 0,1 A 0,05 A 0,05 A * Heizung ein Luftmengen - Ausstoß...
- Seite 4 Das Luftfilter besteht aus einer Filterhalterung (Teilenummer 4710017) und einem Luftfilterelement (Teilenummer 4100810, 6 Stück). Der Aerostat PC sollte ca. 1 bis 3 Fuß ( 30 – 90 cm ) von der kritischen Arbeitsfläche oder den zu neutralisierenden Gegenständen entfernt platziert werden.
-
Seite 5: Kapitel 6 Bedienung
Schukosteckdose ein. Wenn ein Verlängerungskabel notwendig ist, verwenden Sie nur ein dreiadriges Verlängerungskabel mit Erdung. Der Aerostat PC, Teilenummer 4004442, benötigt 230 VAC, 50 Hz für eine einwandfreie Funktion. Das Gerät muss zum sicheren Betrieb geerdet sein. Das Gerät wird mit einem Netzkabel ohne Stecker geliefert. - Seite 6 Kapitel 7 Instandhaltung Der Aerostat PC wurde nach der Maßgabe wartungsarm ausgelegt und gefertigt. Die einzigen vorgeschlagenen regulären Wartungen sind Emitterspitzen Reinigung, Ionenbalance Prüfung und Ionenausstoß Prüfung. Die Emitterspitzenreinigung braucht nur Sekunden durch den patentierten Spitzenreiniger. Der Aerostat PC enthält einen patentierten Ausgleichsschaltkreis, der sich selbst ausbalanciert.
- Seite 7 Ungleichgewicht oder eine Offsetspannung von größer +/- 5 Volt vorhanden ist, wenden Sie sich bitte in den USA an den SIMCO Customer Service unter 800 – 538 – 0750 oder in Europa an die Ziegener + Frick GmbH Telefon +49 (0) 7134 13992 0 Geschäftsführer:...
- Seite 8 Kapitel 8 Ersatzteile Position Teile Nummer Beschreibung Gehäuse Abdeckung 4104522 Gebläse, 120 VAC 4104539 Gebläse, 230 VAC (mit Heizung) 4105314 Gebläse, 230 VAC (ohne Heizung) 4630160 HS (Hochspannungs-) – Transformator 120 VAC 4630161 HS (Hochspannungs-) – Transformator 230 VAC (mit Heizung) 4630172 HS (Hochspannungs-) –...
- Seite 9 Kapitel 9 Gewährleistung SIMCO garantiert für die Dauer von einem Jahr ab Kaufdatum dass die Produkte fehlerfrei in Bauteilen, Verarbeitung oder Material sind. Diese Garantie gilt nicht für physische oder elektrische Beschädigung, hervorgerufen durch falsche Anwendung, Missbrauch oder schuldhaftes Verhalten ( wie z.B. jedwede Änderungen am Gerät oder Wartungsarbeiten, durchgeführt von nicht durch SIMCO autorisierten Technikern ).
- Seite 10 Übersetzt von Ziegener + Frick GmbH nach bestem Wissen und Gewissen und ohne Verbindlichkeit für die Ziegener + Frick GmbH. Gültig ist immer und ausschließlich die original Anleitung. Hersteller SIMCO An Illinois Tool Works Company Hatfield, PA 19440 Tel. (215) 997.0590 Tel.
