- Seite 1 INSTRUCTIONS Operation / Maintenance Bedienungsanleitung SIMCO Ionizing Air Blower Ionisierungs Gebläse minION 2 Ziegener + Frick GmbH Schillerstraße 50 Tel: +49 (0)7134 13992 0 E-mail: Kontakt@Ziegener-Frick.de D-74248 Ellhofen Fax: +49 (0)7134 13992 93 Internet: www.ziegener-frick.de...
- Seite 2 Das SIMCO minION2 Ionisierungsgebläse ist für die Beseitigung von elektrostatischen Aufladungen bei Halbleiter – und Elektronikherstellern sowie für allgemeine Arbeitsplatzanwendungen entwickelt worden. Das minION2 bietet eine große Leistung in einem kleinen Gehäuse. Die Technik basiert auf der DC - Corona –Entladung mit selbstüberwachender Ionenbalanceregelung.
-
Seite 3: Kapitel 2 Sicherheit

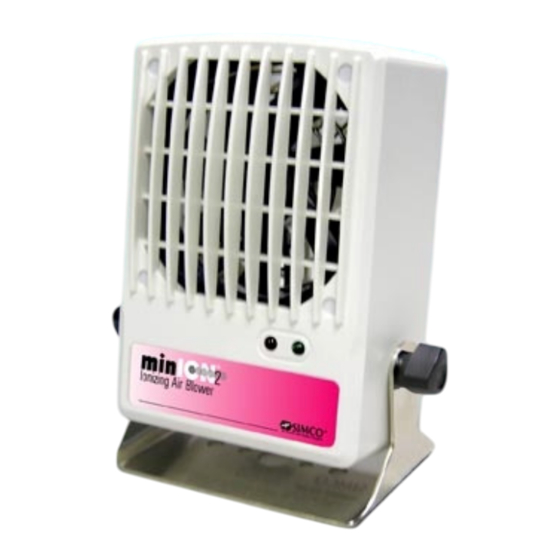

Kapitel 1 Beschreibung Das SIMCO minION2 Ionisierungsgebläse ist für die Beseitigung von elektrostatischen Aufladungen bei der Halbleiter – und Elektronikherstellungsausrüstungen und für Arbeitsplatzanwendungen, die eine große Leistung in einem kleinem Gehäuse benötigen, ausgelegt. Die schmalen Abmessungen des minION2’s machen ihn für wechselnde Arbeitsplätze, bei denen Ionisierung notwendig ist, leicht transportierbar. -
Seite 4: Kapitel 3 Eigenschaften
Kapitel 3 Eigenschaften Klein und kompakt • Geschlossene Balanceregelung • Einfach zu installieren und bedienen • Kapitel 4 Technische Angaben Betriebsangaben ( Ausgleichs ) Offsetspannung : 0 +/- 10 Volt Entladungszeit in Sekunden: Abstand 305 mm 460 mm 610 mm 760 mm 915 mm ( 12 in. - Seite 5 Anzeigen : Versorgung grüner LED, Fehler roter LED Zwei Modularstecker ( 4P4C / Handset ) zur Versorgung, können auch Anschlüsse zur Serienschaltung der Geräte benutzt werden. Das Modularkabel ist beigefügt. Modularstecker Teile Nummer: Amp 5-641334-3, Hirose TMP3P-44P, Kobiconn154-UL6164 Der Anschlussklemmleiste kann zur Versorgung und/oder Fehlerausgangverwendet werden.
-
Seite 6: Kapitel 5 Installation
Sollte irgendeine Beschädigung während des Versandes aufgetreten sein, benachrichtigen Sie sofort Ihren örtlichen Spediteur. Ein Bericht sollet auch an Ziegener + Frick GmbH - SIMCO, 2257 North Penn Road, Hatfield PA 19440 gesandt werden. Siehe Kapitel 9 ( Gewährleistung ) wegen der Information zur Rücksendung 5.2 Installation... - Seite 7 Der minION2 kann auch durch die Anschlussklemmleiste auf der Rückseite versorgt werden; + 24 V DC Pin 1 und Masse / Neutral Pin 2. Dies erlaubt die Versorgung des minION2 Ionisierungsgebläse über einen 24 V Leitung. Jeder minION2 benötigt 250 mA, entsprechend muss der benötigte Strom zur Verfügung gestellt werden.
-
Seite 8: Kapitel 6 Bedienung
Kapitel 6 Bedienung Der Netzschalter des minION2 Ionisierungsgebläse befindet sich auf der Rückseite des Gerätes, über den Steckern für die Modularkabel. Die Rückwand hat ein kleines Loch neben den Modularkabelsteckern, das Zugang zu der versenkten Regelung für die Ventilatorgeschwindigkeit erlaubt.. Die Gebläsegeschwindigkeit kann mit einem kleinen Schraubenzieher am Trimm –... -
Seite 9: Kapitel 7 Instandhaltung
Kapitel 7 Instandhaltung 7.1 Emitter Reinigung Schalten Sie zur Reinigung der Ionenemitterspitzen den minION2 aus und ziehen Sie den Stecker des Netzteiles. Prüfen Sie visuell das Emittergitter auf Teilchen - oder Staubansammlungen. Befeuchten Sie einen flusenfreien Tuch mit deionisiertem Wasser oder Isopropylenalkohol und schieben Sie diese durch das Einlassgitter. - Seite 10 7.5 Fehlersuche / Diagnose Diese Information ist eine schnelle Fehlersuchliste für das minION2 Ionisierungsgebläse . Sollten diese evtl. möglichen Lösungen das Problem nicht lösen, kontaktieren Sie bitte Ziegener + Frick GmbH - SIMCO. Problem Grund Lösung Gerät arbeitet nicht ( Keine Wechselstromadapter nicht Alle elektr.
- Seite 11 Kapitel 8 Ersatzteile Teilenummern Teile Nummer Beschreibung 4011424 minION2 ( ohne Netzteil ) 4011425 minION2 ( mit 100/120 VAC Japan / Nordamerika Netzteil ) 4011426 minION2 ( mit 230 VAC Kontinental Europa Netzteil ) 4011427 minION2 ( mit 230 VAC Groß Britannien Netzteil ) 5051406 minION2 Netzteil ( mit 100/120 VAC Japan/Nordamerika ) 5051407...
-
Seite 12: Kapitel 9 Gewährleistung
Kapitel 9 Gewährleistung SIMCO garantiert für die Dauer von einem Jahr ab Kaufdatum dass die Produkte fehlerfrei in Bauteilen, Verarbeitung oder Material sind. Diese Garantie gilt nicht für physische oder elektrische Beschädigung, hervorgerufen durch falsche Anwendung, Missbrauch oder schuldhaftes Verhalten ( wie z.B. jedwede Änderungen am Gerät oder Wartungsarbeiten, durchgeführt von nicht durch SIMCO autorisierten Technikern ). - Seite 13 WARNUNG! Diese Instruktionen sind nur für den Gebrauch durch qualifiziertes Personal. Um Verletzungen von Personal zu verhindern, oder Beschädigungen des Geräts zu vermeiden, sollten keine Beschreibungen außer der vorliegenden benutzt werden. Die Informationen in diesem Dokument sind freibleibend und können ohne vorherige Ankündigung verändert werden.
- Seite 14 Hersteller SIMCO An Illinois Tool Works Company Hatfield, PA 19440 Tel. (215) 997.0590 Tel. (800)538-0750 Fax. (215)997-3450 Import durch Ziegener + Frick GmbH Schillerstr. 50 74248 Ellhofen Tel. 07134 13992 0 Fax. 07134 13992 93 Veröffentlichung 5200964 (Rev. B, Februar 2007 ) minION2 Gebläse für ionisierte Luft...
