Concept
Sfour
Technische Daten
Hauptrotordurchmesser:
Heckrotordurchmesser:
Länge:
Breite:
Höhe:
Gewicht:
Vorwort
Das von Ihnen erworbene Modell SFOUR ist aufgrund seiner Konstruktion in
wenigen Stunden aufzubauen.
Das für den Aufbau und Betrieb benötigte Werkzeug und Zubehör ist auf dem
separaten Zubehörblatt beschrieben.
Wir setzen bei diesem Modell eine gewisse Erfahrung des Anwenders voraus
und haben die nachfolgende Bau- und Betriebsanleitung bewußt kurz gehalten.
Einige Abschnitte sind nur angerissen und sollen vielmehr als Wegweiser und
Denkanstoß dienen.
Hinweise zur verwendeten Fernsteuerungsanlage:
Alle in der Bauanleitung angegebenen Gestängelängen und Servohebellängen
beziehen sich auf die Verwendung von robbe/Futaba Servos.
Bei Einsatz von Servotypen anderer Fabrikate können diese Maße leicht ab-
weichen.
Hinweise zur Anleitung
Die Bauanleitung ist nach Baugruppen gegliedert und in ein-zelne, logisch
aufeinanderfolgende Baustufen unterteilt. Jede Baugruppe ist numeriert und
entspricht jeweils der Beutelnummer aus dem Baukasten.
Zu jeder Baustufe erklärt eine Montagezeichnung den Zusammenbau.
Bei jeder Baustufe finden Sie ergänzende Hinweise und Tips, die bei der Mon-
tage zu beachten sind.
Beim Zusammenbau ebenso die Anleitungen beachten, die Regler und Fern-
steueurung beigefügt sind.
Beim Zusammenbau, Einstell- und Wartungsarbeiten sowie beim Betrieb un-
bedingt die beigefügten Sicherheitshinweise beachten.
Hinweise zu Ersatzteilen
Es ist besonders wichtig, dass Sie nur Original-Ersatzteile ver-wenden. Die
Artikelnummern stehen neben jedem, in der Bauanleitung abgebildeten Teil.
Bitte bewahren Sie diese Bauanleitung für spätere Montage-oder Reparaturar-
beiten unbedingt auf. Ebenso sollten Sie den Kontrollschein sowie alle eventu-
ell beiliegenden Zusatzblätter gut aufbewahren.
Um eine zügige und unkomplizierte Ersatzteilversorgung zu gewährleisten,
sollten Sie bei einer Bestellung immer die Original Bestellnummer verwenden.
Montage- und Betriebsanleitung
Sfour / Sfour FBL
Sollte ein dringend benötigtes Ersatzteil einmal nicht bei Ihrem Händler
vorrätig sein, so haben Sie die Möglichkeit alle Ersatzteile schnell und
ca. 1055 mm
unkompliziert direkt bei concept-helicopter zu beziehen. Hinweise hierzu
ca. 215 mm
entnehmen Sie bitte der aktuellen Preisliste.
ca. 995 mm
ca. 190 mm
Die Adresse lautet:
ca. 325 mm
ab 2150 g
concept-helicopter
Kurt-Schumacher-Strasse 20
Telefon: 0561-2023425
D 34117 Kassel
Für eventuelle Reklamationen bzw. Gewährleistungsfälle ist die Beilage des
Kaufbelegs zwingend notwendig.

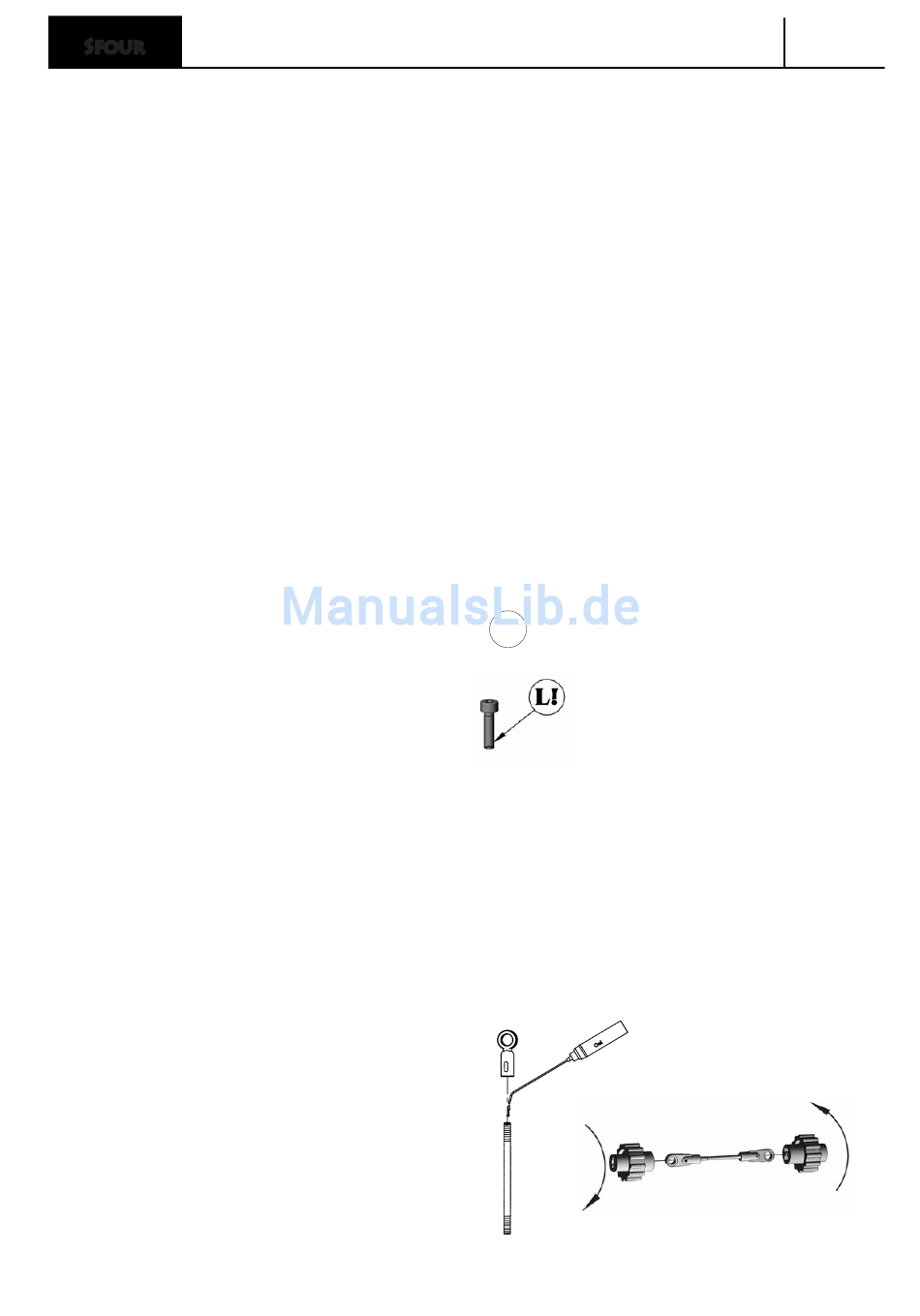

Hinweise zum Bau:
Sie finden in der Anleitung folgende Symbole:
Loctite
In dieser Baustufe an allen Schrauben Loctite verwenden.
Tip: Die Verwendung von Loctite sollte sehr sparsam erfolgen, damit keine
überschüssige Schraubensicherung in Kugel-oder Gleitlager gelangen kann.
Eventuell Loctite in die Bohrungen einbringen.
Werkzeuge: Kugelgelenk-Aufdreher und ein Innensechskant schlüssel - Sor-
timent sind beigefügt.
Hinweise: Gestänge vor dem Aufdrehen der Kugelköpfe leicht einölen.
Zweckmäßigerweise den Kugelgelenk-Aufdreher No. S 5151 verwenden.
2
L
- hier muss bei der Montage Schraubensicherung
mittelfest (robbe No. 5074 verwendet werden.
No.
Sfour-2621
