Montage- und Betriebsanleitung
No.
Concept
Sfour-2621
Sfour / Sfour FBL
Sfour

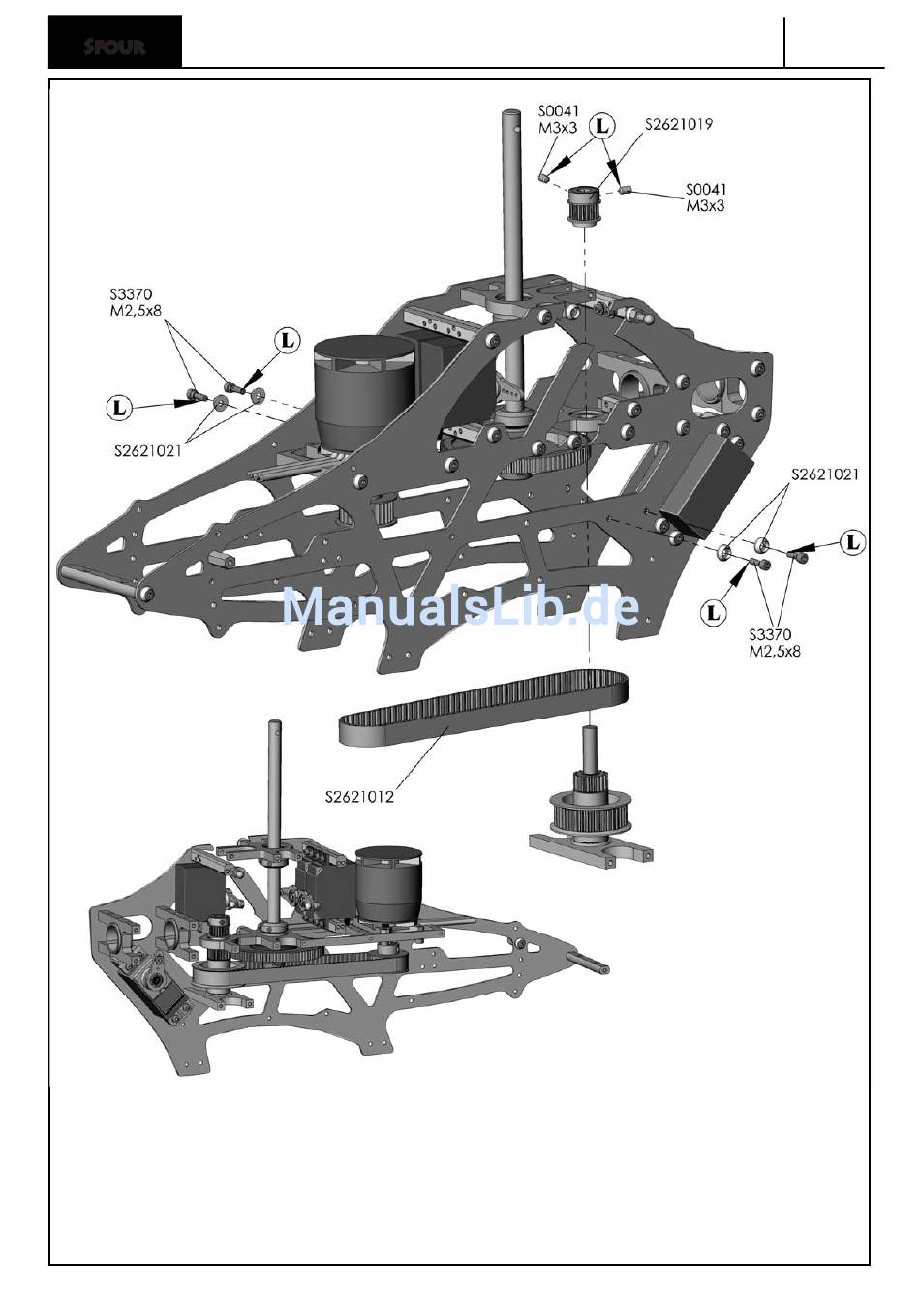

Baustufe 2.3
Einbau der zweiten Getriebestufe mit Heckabtriebsritzel und Zahnriemen.
Zum Spannen des Zahnriemens Motor mit Motorträger nach vorn schieben, bis eine leichte Vorspannung erreicht ist.
Schrauben M 3 x 8 festziehen.
Bei der Montage der zweiten Getriebestufe die bereits angezogenenen Chassis-Schrauben lockern. Schrauben erst festzie-
hen, wenn das Getriebe leichtgängig läuft. Die Chassisplatten dürfen nicht gegeneinander verzogen sein.
10
