Einsatz & Inbetriebnahme - Doctron M/S-Comp Betriebsanleitung

SIDE-Kompressor: SIDE-Kompressor: SIDE-Kompressor: SIDE-Kompressor:
Kompressionsverhältnis von 1:1 (keine Kompression) bis unendlich (Limiter).
In Mittelstellung beträgt Ratio etwa 4:1.
Der GAIN Regler ermöglicht ein Absenken/Verstärken des komprimierten Signales. Der
Einstellbereich geht von ca. -20dB bis +20dB.
Die Anzeige GR (Gain-Reduction) signalisiert die „Stärke" des Eingriffs. Jede leuchtende LED
signalisiert etwa 2 dB Gain-Reduzierung. Der Anzeigebereich umfasst somit 2-20dB.
Einsatz & Inbetriebnahme
MSC wird in die Signalkette eingeschleift. Sinnvollerweise am Ende der Kette. Dies hängt aber vom
Einsatzzweck ab.
Verbinden Sie die Eingänge des Gerätes mit den Ausgängen des vorherigen Gerätes und die
Ausgänge von MSC mit den Eingängen des nachfolgenden Gerätes.
MSC ist phasenrichtig symmetrisch aufgebaut. Falls Sie nicht-symmetrische Eingangs-Signale
anlegen oder nicht-symmetrische Ausgangs-Leitungen verwenden, achten Sie bitte darauf Pin 3 der
XLR-Verbinder an Masse zu legen, ansonsten funktioniert die Übertragung nicht!
Verbinden Sie das Netzteil mit der DC-IN Buchse auf der Rückseite von IMC. Sobald Sie das Netzteil
mit Spannung versorgen, ist MSC betriebsbereit.
Einstellungs-Tipps
Lernen Sie Ihren M/S-COMP besser kennen.
Die Bedienung dieses Gerätes ist bedingt durch die M/S-Domäne zunächst etwas ungewohnt. Wir
möchten Ihnen hier ein paar Tipps zum Einstellen geben.
Die Möglichkeiten des M/S-COMP sind schier unendlich. Es gibt tausende mögliche Einsatzzwecke.
Der Einfachheit halber möchten wir Ihnen im folgenden Beispiel zeigen, wie man ein Stereosignal
mit MSC „räumlich" aufpeppen kann.

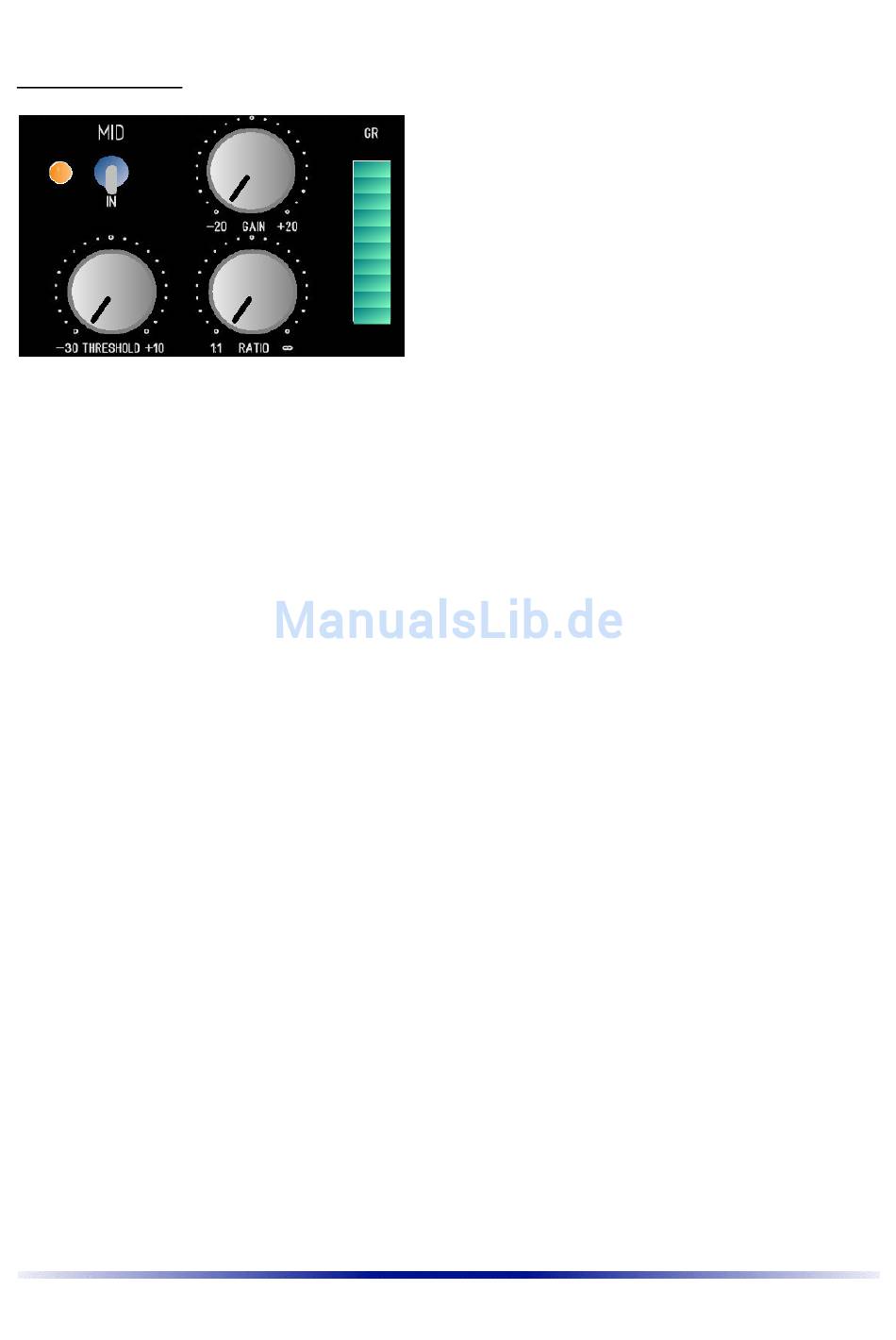

M/S-COMP
Der SIDE-Kompressor bearbeitet die „Differenz"-
Signale (Auf beiden Kanälen unterschiedliche
Signale bzw. stereofone Signale).
Mit dem Kippschalter auf IN wird der Comp in den
Signalweg geschaltet. Die LED leuchtet dann.
Bei ausgeschaltetem Kompressor passiert das Signal
den VCA unbeeinflusst.
Mit dem THRESHOLD-Regler legt man fest, ab
welcher Signal-Schwelle der Kompressor einsetzen
soll. Der Regelbereich umfasst -30 dB bis +10 dB.
Mit RATIO bestimmt man das
6 © DOCtron 2018
