Bedienelemente - Doctron M/S-Comp Betriebsanleitung

bei gleichzeitig hervorragenden technischen Parametern.
Der Encoder wandelt das anliegende links/rechts-Signal nach Mid/Side um. Der Decoder wandelt
wieder zurück nach nach links/rechts.
Die Signalbearbeitung erfolgt ausschließlich innerhalb der M/S-Domäne.
Die Kompressoren: Die Kompressoren:
Die Kompressoren: Die Kompressoren:
Mit dem MID-Comp. lassen sich alle „Mono"-aufgenommenen Signale bearbeiten. Mit dem SIDE-
Comp. alle stereo-differenzierten Signale bearbeiten.
Einfacher ausgedrückt: Mit dem MID-Comp bearbeitet man die „Basis" und mit SIDE-Comp die
„Tiefe".
Die verwendeten Kompressoren sind audio-engines von THAT. VCA-gesteuerte Kompressoren mit
höchster Präzision und hervorragenden klanglichen Eigenschaften.
Weiter unten finden Sie Einstellhilfen und Tipps zur Einstellung der Kompressoren.
Hier zunächst die Bedienelemente auf der Frontplatte.

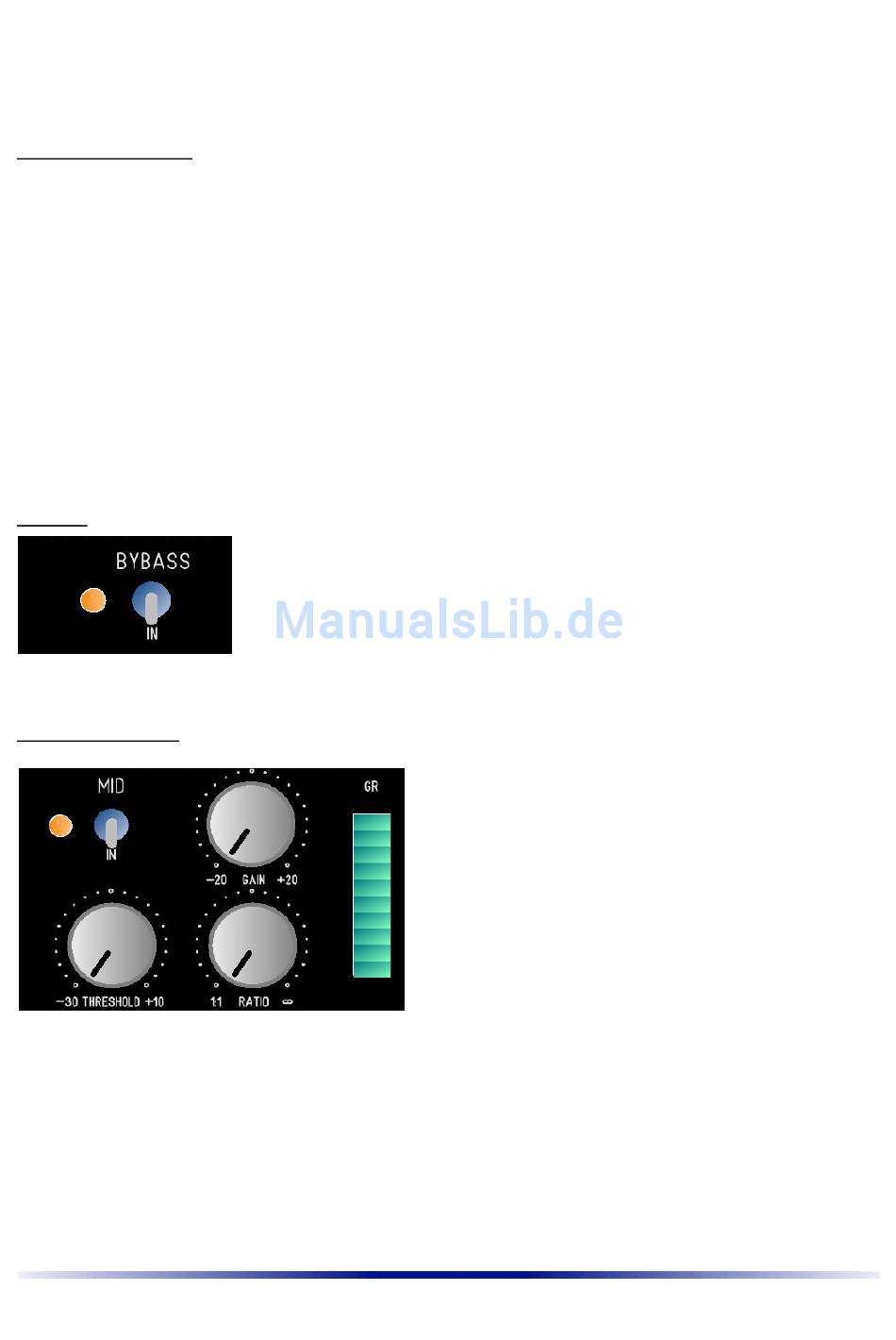

Bedienelemente

Bypass: Bypass:
Bypass: Bypass:
MID-Kompressor: MID-Kompressor:
MID-Kompressor: MID-Kompressor:
Kompressionsverhältnis von 1:1 (keine Kompression) bis unendlich (Limiter).
In Mittelstellung beträgt Ratio etwa 4:1.
Der GAIN Regler ermöglicht ein Absenken/Verstärken des komprimierten Signales. Der
Einstellbereich geht von ca. -20dB bis +20dB.
Die Anzeige GR (Gain-Reduction) signalisiert die „Stärke" des Eingriffs. Jede leuchtende LED
signalisiert etwa 2 dB Gain-Reduzierung. Der Anzeigebereich umfasst somit 2-20dB.
M/S-COMP
Mit dem Bypass Schalter wird das Gerät in den Signalweg geschaltet.
Die LED leuchtet bei aktivem Gerät.
Der verwendete Hard-Bypass ist auch bei stromlosen Gerät aktiv und
verbindet die Eingangsbuchsen direkt mit den Ausgängen. Auf diese
Weise kann man das Gerät auch ausgeschaltet in der Signalkette
belassen.
Der MID-Kompressor bearbeitet die „Basis"-Signale
(Auf beiden Kanälen identische Signale bzw.
monofone Signale).
Mit dem Kippschalter auf IN wird der Comp in den
Signalweg geschaltet. Die LED leuchtet dann.
Bei ausgeschaltetem Kompressor passiert das Signal
den VCA unbeeinflusst.
Mit dem THRESHOLD-Regler legt man fest, ab
welcher Signal-Schwelle der Kompressor einsetzen
soll. Der Regelbereich umfasst -30 dB bis +10 dB.
Mit RATIO bestimmt man das
