Seite 1: Inhaltsverzeichnis

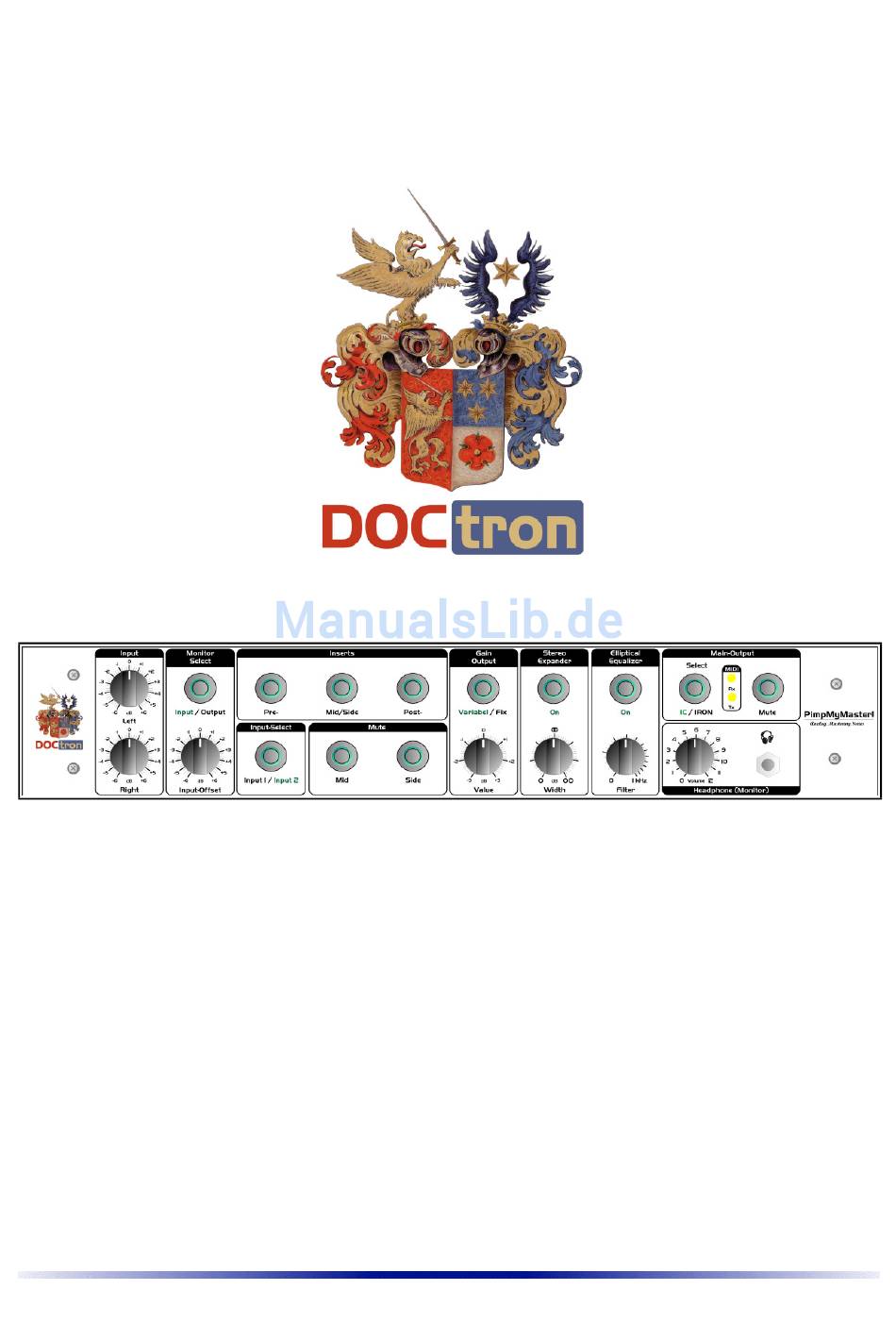

PimpMyMaster! v.3.0 Einrichtungs- und Betriebsanleitung Einleitung Sicherheit Überblick Rückplatte Verbindungen Frontplatte Bedienelemente Controller / MIDI MIDI-Protokoll Serielle Kommunikation Anwendungsbeispiele Interne Jumper Stecker-/Buchsen-Belegung Anhang: UC-232A Technische Daten PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 2: Einleitung
Neu ist auch der Formfaktor. Das Gerät ist nun aus ergonomischen Gründen in ein 2HE Gehäuse gewachsen. Wie alle DOCtron Geräte ist auch PimpMyMaster! eine komplett in Handarbeit gefertigte Einheit. Jedes Gerät ist handgelötet und einzeln kalibriert. Jedes Gerät besitzt sein eigenes Messprotokoll.
Seite 3: Sicherheit
Wir behalten uns Änderungen am Design oder der Spezifikationen stets vor. Wir behalten uns Änderungen am Design oder der Spezifikationen stets vor. ein Defekt am Gerät vorliegt, wenden Sie Sich einfach an uns. Wir helfen Ihnen gerne weiter. PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 4: Überblick
Normalbetrieb steuert Dieser sowohl die Tasten, LEDs und Relais, als auch den integrierten Midi- Controller. Ein integrierter Programmiermodus ermöglicht umfangreiche Anpassungen an Ihre speziellen Bedürfnisse. Die Bedienung des Gerätes kann entweder über die Tasten, eine serielle Konsole oder einen PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 5: Rückplatte Verbindungen
Die drei Insert-Gruppen „Insert-Post Insert-Post Insert-Post“, „Insert M/S Insert-Post Insert M/S Insert M/S Insert M/S“ und „Insert-Pre Insert-Pre Insert-Pre“ dienen dazu, weiteres analoges Insert-Pre Equipment oder Digital-Effekte in den Signalweg einzuschleifen. Für maximale Flexibilität können PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 6: Frontplatte Bedienelemente
Input und Output ausgeglichen werden. Dies erleichtert den direkten Vergleich zwischen originalem und bearbeiteten Signal, ohne Pegelsprünge. Zum Anderen kann man an der Skala auch ablesen, um wie viel dB sich das Eingangssignal vom Ausgangssignal unterscheidet. Der Regelbereich beträgt -6dB bis +3dB PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 7: Input-Select
Erfahrungsgemäß hört man die Verbreiterung nach längerer Hördauer nicht mehr realistisch genug. Um die eingestellte Breite rasch beurteilen zu können, kann man mit dem Taster direkt den Effekt ausschalten. Nach dem erneuten Einschalten hört man PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 8: Main-Output
Gain-Output-Regler korrigieren. Falls die Pegeldifferenz stört, gibt es passende Dämpfungs-Glieder als Aufsatzstecker. Diese Dämpfungsglieder können einfach auf die Phase- Jumper vor den Übertragern gesteckt werden. Bei aufgesteckten Dämpfungsgliedern verliert allerdings das Übertragungssignal etwas an Wirkung aufgrund der geänderten Sättigung. PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 9: Headphone (Monitor)
Um in diesen Modus zu gelangen müssen die Tasten „Gain Output Gain Output Gain Output Gain Output“, „Stereo-Expander Stereo-Expander Stereo-Expander“ und Stereo-Expander „Elliptical Equalizer Elliptical Equalizer Elliptical Equalizer Elliptical Equalizer“ gleichzeitig für mindestens eine Sekunde gedrückt und gehalten werden. PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 10 Beschreibung wird im Folgenden die Frontplatte mit Ziffern für die Tasten und mit Plus, Minus, Enter dargestellt. Nachfolgende Tabelle gibt alle Möglichkeiten und Parameter wieder. Abbildung 4: Frontplatte im Programmiermodus Legende für die nachfolgende Beschreibung: Taste 1 , LED 1 aus LED 1 ein LED 1 blinkend Taste Plus, gedrückt PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 11: Einstellbare Parameter
Verlassen des Programmiermodus das Gerät aus-/einschalten, um die geänderten Parameter zu nach dem Verlassen des Programmiermodus das Gerät aus-/einschalten, um die geänderten Parameter zu aktivieren. aktivieren. aktivieren. aktivieren. Hier nun die änderbaren Parameter mit Einstellbeispielen und Erläuterungen: PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 12 Wert des Parameters frei ändern (hier zwischen 0 und 5) Enter Um den Parameter zu speichern einmal ENTER drücken. Nach dem Speichern blinkt die LED ENTER. Es kann nun der nächste Parameter geändert werden oder mit MUTE der Modus verlassen werden. PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 13 Parameter AUS: Minus Die Frontplatte zeigt nun AUS als gewählte Einstellung an. Man kann nun durch Druck auf PLUS oder MINUS zwischen EIN und AUS wechseln. Enter Um den Parameter zu speichern einmal ENTER drücken. PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 14 LED für den Zahlenwert. Nun soll der MIDI-Empfangskanal auf Kanal 12 gestellt werden. Hierzu die Taste PLUS 12x drücken. Bei jedem Druck wird der entsprechende Binärwert mit den LEDs 0 – 3 angezeigt (siehe Tabelle oben). PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 15 Es werden also alle über MIDI-IN empfangenen Signale 1:1 an MIDI-OUT weiter geleitet. Dies ist nur sinnvoll, wenn man mit einem MIDI-Port mehrere Geräte auf verschiedenen Kanälen bedienen möchte. Ab Werk ist MIDI THRU = AUS eingestellt. PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 16 Um das Formatieren zu starten einmal ENTER drücken. Enter Nach dem Formatieren blinkt die LED ENTER. Damit die Einstellungen wirksam werden, muss das Gerät neu gestartet werden (Netzschalter am Netzteil oder Auto-Reset bei gestecktem Expansions-Stecker). PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 17 Druck auf PLUS oder MINUS zwischen EIN und AUS wechseln. Enter Um den Parameter zu speichern einmal ENTER drücken. Nach dem Speichern blinkt die LED ENTER. Es kann nun der nächste Parameter geändert werden oder mit MUTE der Modus verlassen werden. PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 18: Midi-Protokoll
Midikanal: 1), wird der Insert M/S wieder ausgeschaltet. Man kann z.B. in Steinberg Cubase ein Gerät anlegen, mit dem man das Gerät komplett aus der Programmoberfläche heraus steuern kann. Dies funktioniert mit zahlreichen Sequenzern. Beispiele PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 19: Serielle Kommunikation
ENTER gesendet. Mann kann aber auch Kombinationen senden. Beispiel: Sie möchten die Dauer der Stummschaltung beim Startup von 2 auf 4 Sekunden ändern. Senden Sie pQ4 (ev. gefolgt von ENTER) an das Gerät und der Wert ist geändert. PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 20: Anwendungsbeispiele
Idealerweise kann man nun einfach passive Filter zwischen die Stufen schalten. Die Verstärkung und Symmetrierung übernimmt das Modul selbst. Wir haben einige passive „Boxen“ für Sie zur Auswahl. Ein Beispiel zum selber löten finden Sie weiter unten. Beispiel 1: Aufholverstärker mit Übertrager Ausgang PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 21 Beispiel 3: Passiver Elliptischer Equalizer Hier nun das Beispiel für einen passiven Filter. Der Filter wird einfach in den SIDE- Insert geschleift (Sie müssen den MID Insert von Send nach Return brücken) Abbildung 6: Passiver 6dB/Okt. EEQ PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 22 Der integrierte class A Kopfhörerverstärker kann auch als klassische class A Ausgangsstufe als Main Out verwendet werden. Sie benötigen hierfür einen Adapter von Stereo Klinke nach 2 x XLR male. Abbildung 7: Adapter class A als Main Out Natürlich ist diese Übertragung dann unsymmetrisch. PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 23: Interne Jumper
Input 2 Right Jmp5 MID Return (IN) Jmp6 SIDE Return (IN) Jmp10 Insert PRE Return (IN) Left Jmp11 Insert PRE Return (IN) Right Jmp12 Insert POST Return (IN) Left Jmp13 Insert POST Return (IN) Right PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 24 Kondensatoren ab Werk mit jeweils einem Jumper gebrückt. Sollten Sie das Signal über die Kondensatoren entkoppelt haben wollen, so entfernen Sie Jmp7 und Jmp8 vom Mainboard. Die Jumper befinden sich schräg hinter dem Kopfhörer-Poti, in der Nähe der Sicherungen F3 und PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 25 Vor Öffnen des Gerätes bitte ebenfalls unbedingt den Netzstecker ziehen! Vor Öffnen des Gerätes bitte ebenfalls unbedingt den Netzstecker ziehen! Vor Öffnen des Gerätes bitte ebenfalls unbedingt den Netzstecker ziehen! Tauschen Sie Sicherungen nur gegen Sicherungen mit gleichem Wert aus. PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 26: Stecker-/Buchsen-Belegung
Alle Audioverbindungen sind symmetrisch ausgelegt. Nachfolgend die Belegung aller verwendeten Steckverbindungen. Falls Sie unsymmetrische Verbindungen herstellen müssen, so brücken Sie bitte unbedingt Pin3 und GND in Ihren Verbindungsleitungen. Die Steckerbelegungen der AC-IN Buchse und der SubD-Erweiterung erhalten Sie gerne auf Anfrage. PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 27: Anhang: Uc-232A
Notieren Sie Sich die Schnittstellennummer hinter dem Eintrag „ATEN USB to Serial Bridge..“. (Im Beispiel COM27). 4. Downloaden und installieren Sie sich ein Terminalprogramm Ihrer Wahl. Im Beispiel verwenden wir PuTTY (http://www.putty.org/). 5. Öffnen Sie Putty und installieren Sie eine serielle Verbindung mit u.a. Parametern. PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 28 7. Schalten Sie PimpMyMaster ein. Das Terminal sollte dann so aussehen: Das wars schon. Sie können nun das Gerät durch Eingabe von „n“ bedienen oder mit „p“ parametrieren. Von nun an sind alle Anweisungen auf dem Bildschirm. PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 29 Wenn Sie Ihre Einstellungen für zukünftige Sessions speichern möchten, gehen Sie „Session“ • und speichern Sie dort Ihre Einstellungen bzw. ändern Sie Ihr bestehendes Profil. Zur Übername drücken Sie „Apply“. • Hier noch die beiden Bildschirme nach Druck von n oder p PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 30 Hinweis: Ein automatischer Reset wird bei serieller Kommunikation nur nach dem Formatieren durchgeführt. Wenn Sie Einstellungen geändert haben führen Sie einen Reset mit Parameter H durch bevor Sie in den Normalmodus wechseln. Alternativ können Sie auch das Gerät aus-/einschalten um geänderte Einstellungen zu übernehmen. PimpMyMaster! v.3.0 © DOCtron 2017...
Seite 31: Technische Daten
Remote Controller mit Touch-Screen – Individuelle Ergänzungen/Änderungen nach Kundenwunsch – MIDI-Gerät für Steinberg Cubase – Verbindungsleitung zu PimpMyBand! Multiband-Kompressor – Kontaktdaten: Kontaktdaten: Kontaktdaten: Kontaktdaten: DOCtron UG (haftungsbeschränkt) Frankenstrasse 14 D-91717 Wassertrüdingen Germany Tel.: 09832-708844 Fax.:09832-708833 www.doctron.de info@doctron.de PimpMyMaster! v.3.0 © DOCtron 2017...
