Überblick

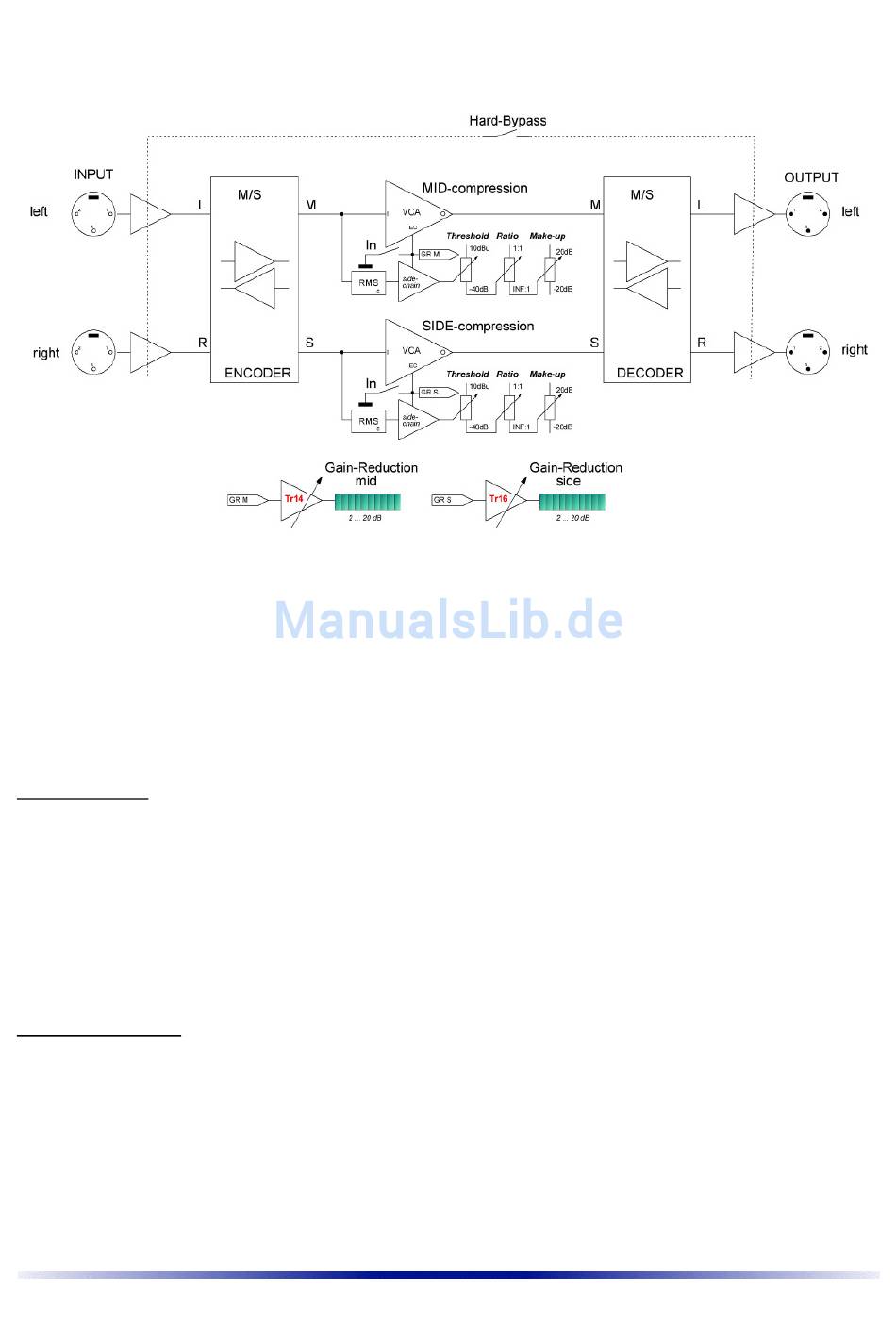

Hier die gesamte Schaltung als Blockschaltbild:
Abbildung 1: Blockschaltbild
Die Schaltung besteht aus einem M/S-Encoder und -Decoder mit zwei dazwischen liegenden,
unabhängigen Kompressoren.
Die gesamte Klangbearbeitung findet in der MID/SIDE-Domäne statt.
MSC besitzt einen „Hard-Bypass". Ohne anliegende Stromversorgung, bzw. mit Bypass-Schalter in
Stellung Bypass, wird das anliegende Signal direkt symmetrisch auf die Ausgangsbuchsen geschleift.
Der Signalweg:
Das Stereo-Signal (left/right) wird zunächst de-symmetriert und gelangt dann an den M/S-Encoder.
Hier wird das Signal codiert in MID/SIDE. Aus left wir mid und aus right wird side .
Die beiden Signalteile passieren nun den jeweiligen Kompressor (VCA) und gelangen dann an den
M/S-Decoder. Hier werden die bearbeiteten MID/SIDE Signalteile wieder in die Stereo-Domäne
decodiert. Am Ausgang wird das Signal wieder symmetriert und liegt wieder als left und right am
Ausgang an.
Das Gerät wird „unity-gain" betrieben. Es findet (bei ausgeschalteten Kompressoren) keine
Verstärkung oder Dämpfung vom Eingang zum Ausgang statt.
Die Kompressoren:
Die Kompressoren können getrennt voneinander mit MID IN bzw. SIDE IN eingeschaltet werden.
Bei ausgeschaltetem Kompressor passiert das Signal den VCA unbeeinflusst. Die Kompression kann
jeweils mit Threshold, Ratio, Makeup-Gain beeinflusst werden.
Die Gain-Reduction wird jeweils über ein LED-Band mit je 10 LEDs angezeigt. Jede LED stellt etwa
2dB GR dar.
Attack und Release werden automatisch eingestellt mithilfe einer ausgeklügelten „Non-Linear
Capacitor"-Schaltung (NLC) im jeweiligen RMS-Detector.
