nicht genutzt werden. Helligkeit der LEDs bitte über das
Poti auf der Platine einstellen.
Sie können die Waggon-Innenbeleuchtung analog zu
einer Glühbirne am Licht- oder Funktionsausgang eines
Decoders anschließen. Die Polarität ist dabei beliebig.
Bei Verwendung von Stützkondensatoren/Powerpacks
ist es möglich, dass die Einschaltströme einen Decoder
überlasten. Verwenden Sie dann zur Strombegrenzung
einen Vorwiderstand von 10 bis 30 Ohm, den Sie in eine
der beiden Zuleitungen einbauen.

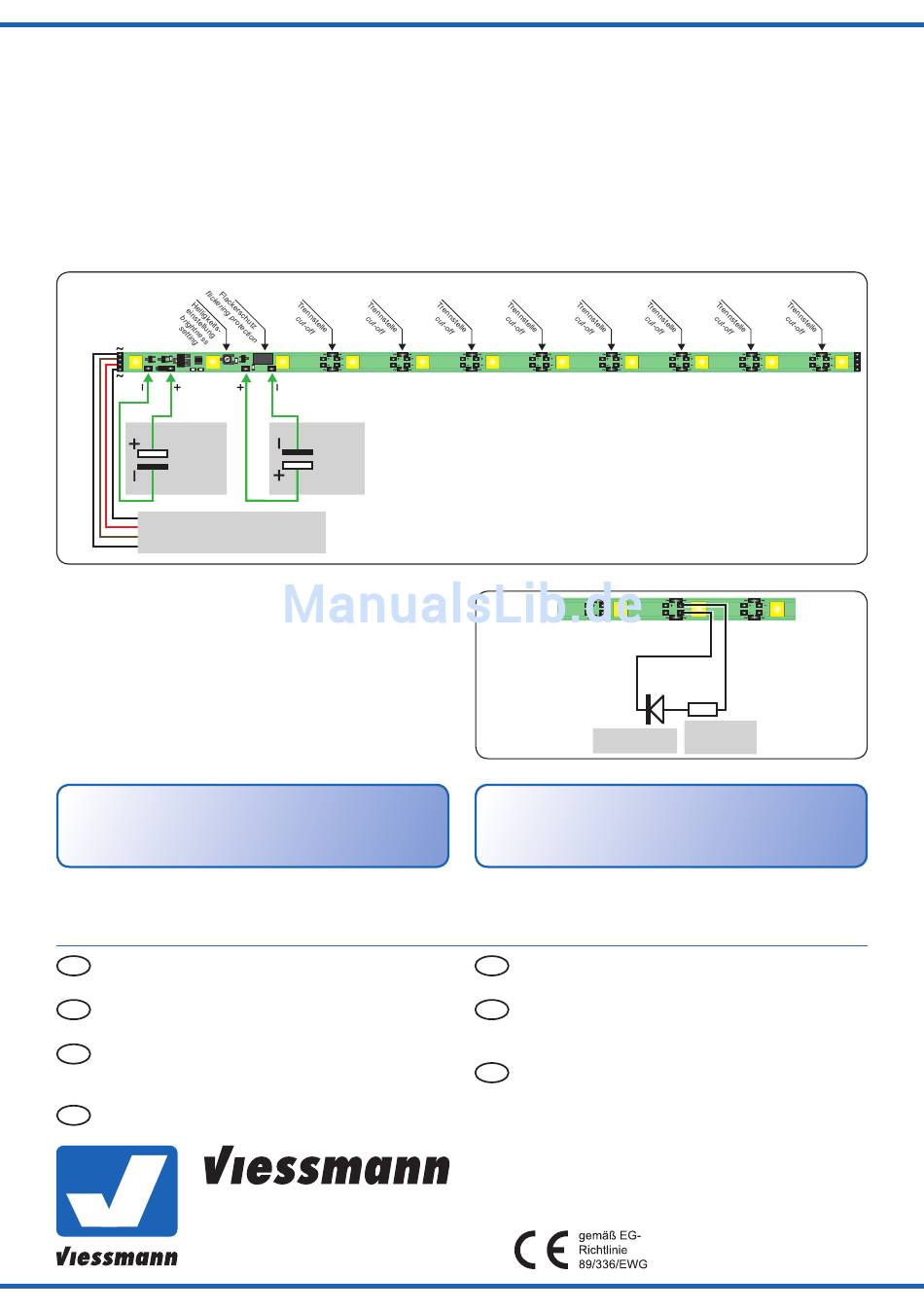

Abb. 1
Kondensator
capacitor
100 - 220 µF / 50 V
Anschlusspunkt Versorgung
Schlusslicht LED (Anode)
Schlusslicht LED (Kathode)
Anschlusspunkt Versorgung
6. Technische Daten
Betriebsspannung:
Stromaufnahme:
Die aktuelle Version der Anleitung finden Sie auf der
Viessmann-Homepage unter der Artikelnummer.
Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder
DE
unter 14 Jahren! Anleitung aufbewahren!
Model building item, not a toy! Not suitable for children
EN
under the age of 14 years! Keep these instructions!
Ce n'est pas un jouet. Ne convient pas aux enfants de
FR
moins de 14 ans ! C'est un produit décor! Conservez cette
notice d'instructions!
Não é um brinquedo!Não aconselhável para menores de
PT
14 anos. Conservar a embalagem.
Modellspielwaren GmbH
Am Bahnhof 1
D - 35116 Hatzfeld-Reddighausen
www.viessmann-modell.de
Powerpack
powerpack
0,1 F / 5,5 V
power supply contact
rear light (anode)
rear light (cathode)
power supply contact
Kondensator
capacitor
100 - 220 µF / 35 V
Anschlusspunkt Versorgung
Schlusslicht LED (Kathode)
Schlusslicht LED (Anode)
Anschlusspunkt Versorgung
6-24 V ~/=
< 40 mA
You can connect the coach lighting analogue with a bulb
at the light exit or functional exit of a decoder. The polar-
ity is variable.
When using additional capacitors/powerpacks it is pos-
sible that inrush-currents may overload the decoder. Use
a series resistor of 10 to 30 ohm in one of the two supply
lines.
Abb. 2
Powerpack
powerpack
Schlusslicht LED
0,1 F / 5,5 V
power supply contact
rear light (cathode)
6. Technical data
rear light (anode)
power supply contact
Operating voltage:
Current consumption:
The latest version of the manual can be looked up at the
Viessmann homepage entering the item-No.
Modelbouwartikel, geen speelgoed! Niet geschikt voor
NL
kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Articolo di modellismo, non è un giocattolo! Non adatto
IT
a bambini al di sotto dei 14 anni! Conservare instruzioni
per l'uso!
Artículo para modelismo ¡No es un juguete! No
ES
recomendado para menores de 14 años! Conserva las
instrucciones de servicio!
Vorwiderstand
serial resistor
rear light LED
1 ... 2,2 kΩ
Stand 02/sw
fig. 1
fig. 2
6-24 V ~/=
< 40 mA
86012
04/2015
Ho/Me
