Bitte Vor Gebrauch Des Keyboards Lesen!
Wir beglückwünschen Sie zum Kauf Ihres neuen Generalmusic Equinox Synthesizer Worksta-
tion! Dieses Instrument ist mit einem modernen Flash ROM Speicher ausgestattet, damit Ihr
neues Keyboard laufend von Diskette auf den aktuellen Stand der neuesten Features und Verbes-
serungen gebracht werden kann. Damit das Instrument einwandfrei funktioniert, ist es daher
von höchster Wichtigkeit, daß Sie sich, bevor Sie Ihr Instrument erstmalig benutzen, genau an
die nachfolgend beschriebenen Schritte halten. Fragen Sie Ihren autorisierten Generalmusic Händ-
ler nach den interessanten neuen Features, die Sie in Zukunft in das Flash ROM laden können.
SCHRITT 1
SCHRITT 2
LETZTER SCHRITT
Anmerkung: Eventuell erhalten Sie beim ersten Einschalten des Instruments eine Batterie-Warn-
meldung. Diese Meldung verschwindet, wenn Sie das Instrument angeschlossen und einige Stun-
den lang eingeschaltet belassen haben. Während dieser Zeit wird die interne Batterie, welche die
neuen Daten im Speicher hält, aufgeladen. Erscheint die Warnmeldung beim Einschalten des
Instruments, drüken Sie einfach ENTER oder ESCAPE um fortzufahren.
WICHTIG
Legen Sie bei AUSGESCHALTETEM Instrument die beigepackte
Generalmusic Equinox Operating System (Betriebssystem) Diskette
in das Laufwerk ein. Schalten Sie danach das Instrument EIN.

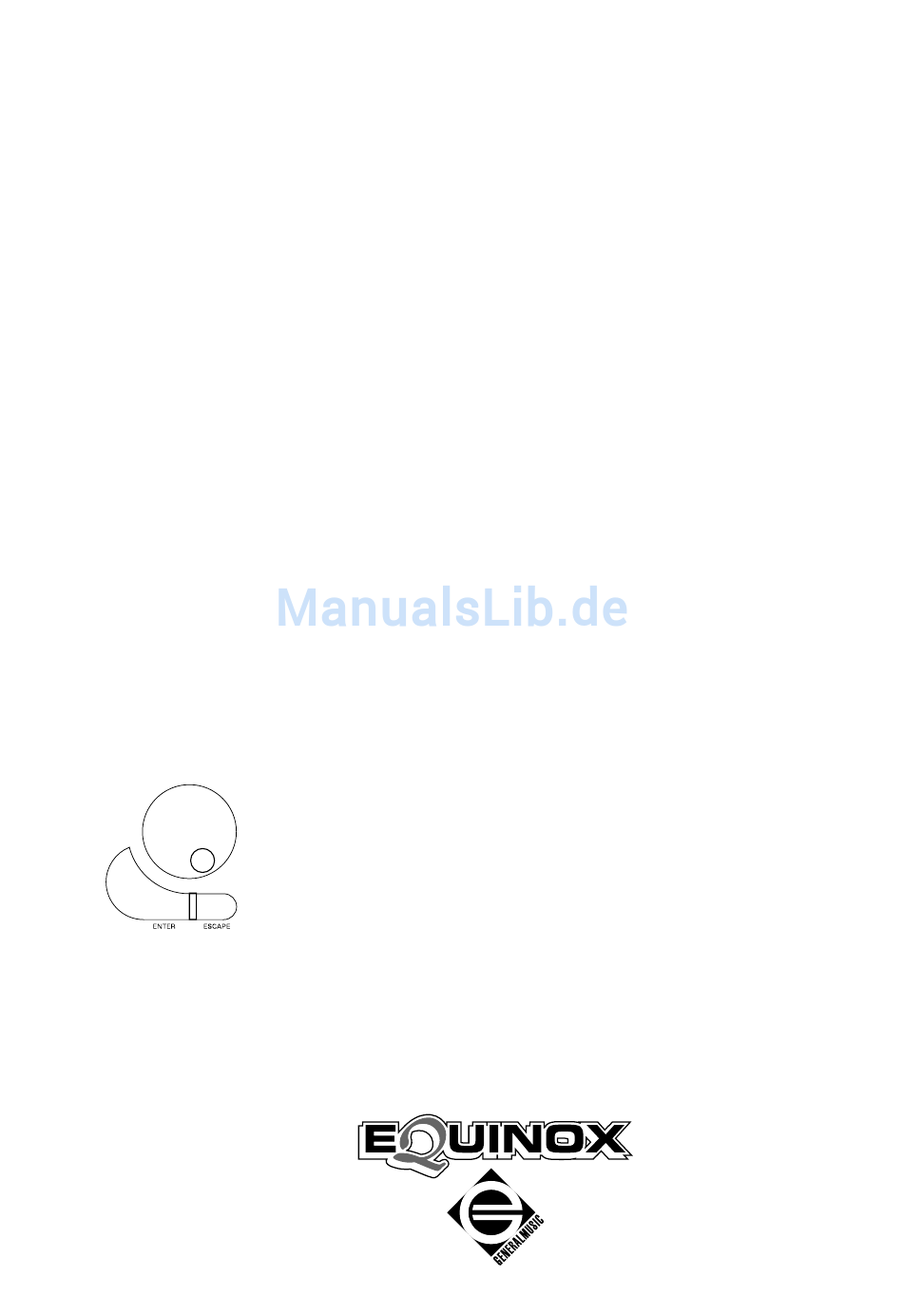

Auf dem Display des Instruments sehen Sie folgende Meldung:
Loading OS-DISK clears ALL MEMORY!! <Enter to Load/Escape to
abort>
Druken Sie ENTER und warten Sie ca. 3 Minuten, bis das neue
Betriebssystem geladen ist. Wenn der Ladevorgang abgeschlossen
wurde, erscheint im Display folgende Meldung:
Loading Successful!! <Enter to continue>
Drüken Sie jetzt noch einmal ENTER, und das Istrument durchläuft
die Normalbetriebs-Displayanzeigen. Sie können das Instrument zur
Vorbereitung des nachfolgend beschriebenen, letzen Schrittes jetz
AUSSCHALTEN.
WICHTIG: NEHMEN SIE DIE SYSTEMDISKETTE AUS DEM LAUF-
WERK, BEVOR SIE MIT DEM LETZTEN SCHRITT FORTFAHREN!
DREHEN SIE BEIM EINSCHALTEN DAS DIAL, bis folgende
Meldung im Display erscheint:
!!WARNING!! Dial on Power-Up Requests Memory Clear!!
<Enter to clear/Escape to abort>
Drüken Sie ENTER. Sie haben jetzt den Aktualisierungsprozess
abgeschlossen und Ihr Generalmusic Equinox befindet sich nunmehr
dauerhaft auf dem neuesten Stand.
271253
