4. Entfernen Sie vorsichtig den Rückhaltering. Nachdem der Rückhaltering entfernt wurde, entfernen Sie
vorsichtig das Gobo.
5. Wechseln Sie das Gobo und bauen Sie den Rückhaltering wieder ein. Schieben Sie den Gobo-Halter
vorsichtig wieder in den Gehäuseschlitz hinein.
6. Bauen Sie das Gerät wieder zusammen.

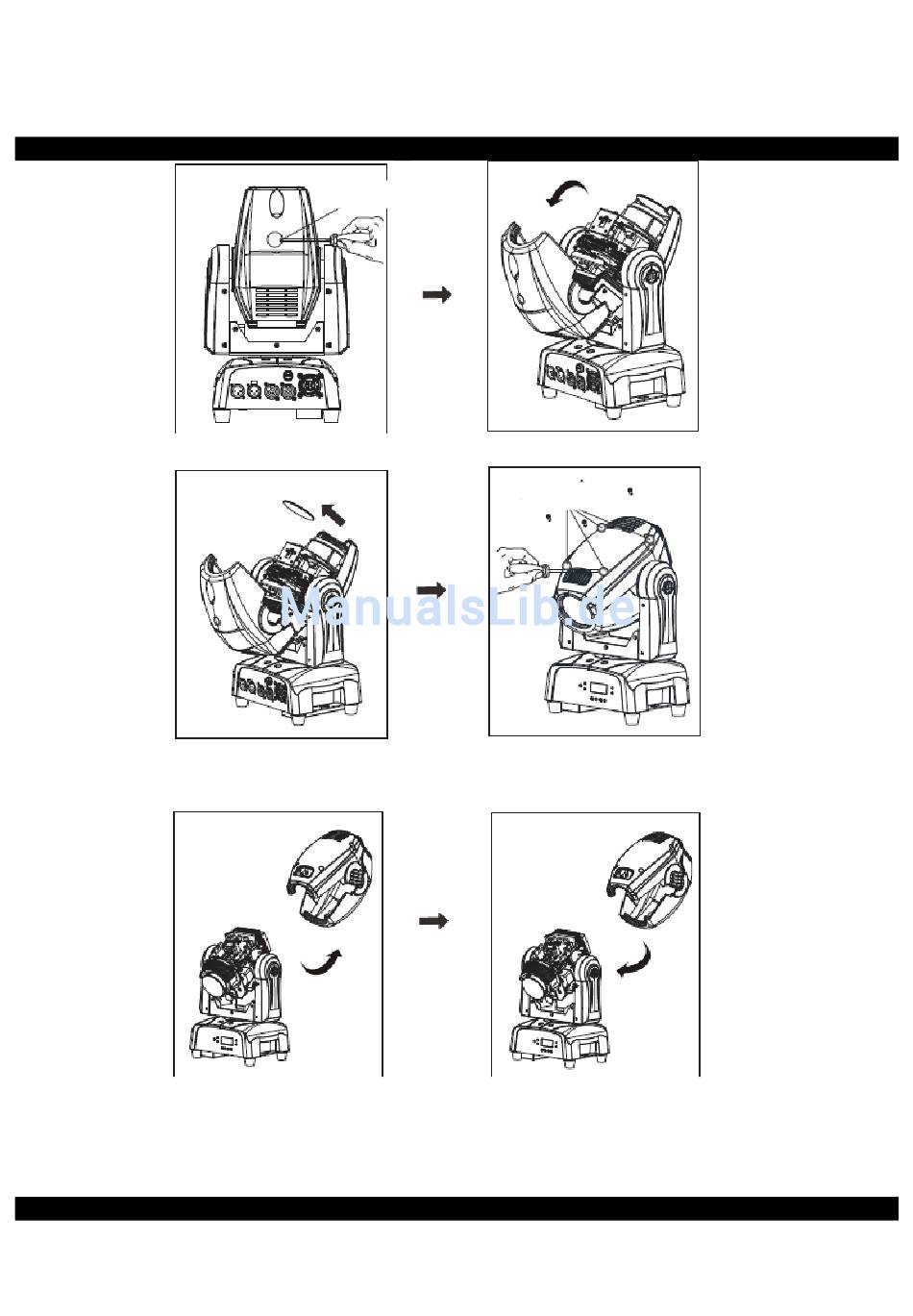

ENTFERNEN DES SCHEINWERFERKOPFGEHÄUSES
1. Schrauben Sie die einzelne Schraube ab.
3. Entfernen Sie die Linse.
the
PHOTOMETRISCHES DIAGRAMM
A.D.J. Supply Europe B.V. – www.americandj.eu – Focus Spot Two Bedienungsanleitung Seite 21
Schraube
2. Klappen Sie die obere Abdeckung zurück.
4. Lösen Sie die 4 Schrauben auf der
gegenüberliegenden Seite.
Schrau
be
