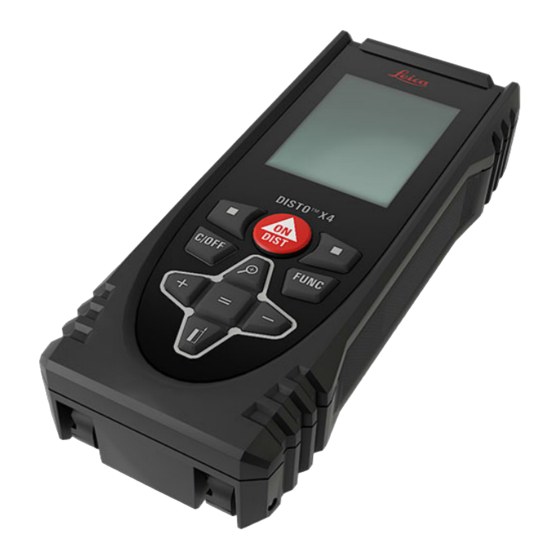

- Seite 1 Leica DISTO The original laser distance meter Dipl. Ing. Winrich Schwarz + Partner GmbH Philipp Reis Str. 19 D 31137 Hildesheim tel: +49 (0) 5121 97 800 fax: +49 (0) 5121 97 80 66 mail: info@vermessen24.de www.vermessen24.de...
-
Seite 2: Inhaltsverzeichnis
Übersicht Technische Daten Inbetriebnahme Einstellungen Bedienung Meldungscodes Pflege Garantie Sicherheitshinweise Leica DISTO™ X4... -
Seite 3: Übersicht
Übersicht Üb e r s i c h t Komponenten Messanzeige 5 Addieren / Nach links navigieren Der Leica DISTO™ ist ein Laserdistanzmessgerät 6 Enter / Gleich mit Laserklasse 2. Anwendungsbereiche siehe Kapitel Technische Daten. 7 Auswahltasten sind mit den darüberliegenden Symbolen verknüpft 8 Funktionen 9 Subtrahieren / Nach rechts... -
Seite 4: Auswahlanzeige
Offset ist aktiviert und addiert / subtrahiert den angegebenen Wert zur / von der gemessenen Distanz Gerät ist nivelliert Gerät ist nicht nivelliert Zoom 1 Funktion / Einstellungen 1 Statusleiste 2 Einstellungen 3 Aktive Funktion 3 Hilfe 4 Favoriten 4 Seitenindikator 5 Zoom 6 Fadenkreuz Leica DISTO™ X4... -
Seite 5: Technische Daten
*** Toleranzen gelten von 0,05 m bis 10 m mit einem Konfidenzniveau von 95 %. Gilt bei Raumtemperatur. Für den gesamten Betriebstemperaturbereich erhöht sich die Bei günstigen Bedingungen kann sich die Toleranz um 0,10 mm/m bei Distanzen über 10 m Maximalabweichung um +/- 0.1°. Leica DISTO™ X4... - Seite 6 Pythagoras 3 Punkte Smart Horizontal Mode / Indirekte Höhe Neigung Speicher Signalton Beleuchtetes Farbdisplay Bluetooth® Smart Persönliche Favoriten Timer Funktion Punkt-zu-Punkt / Distanz ja ***** Smart Area ja ***** Höhentracking ***** In Kombination mit Leica DST 360 Adapter Leica DISTO™ X4...
-
Seite 7: Inbetriebnahme
Sach-, Vermögens- oder Umweltschäden führen kann. Der Betreiber hat sicherzustellen, dass alle Benutzer diese Hinweise verstehen und befolgen. Die verwendeten Symbole haben folgende Bedeutung: WARNUNG Gebrauchsgefahr oder sachwidrige Verwendung, die zu schweren Personenschäden oder zum Tod führen kann. Leica DISTO™ X4... -
Seite 8: Batterien Einsetzen
Inbetriebnahme Batterien einsetzen Für einen zuverlässigen Betrieb empfehlen wir die Verwendung hochwertiger Batterien. Batterien wechseln, wenn das Batteriesymbol blinkt. Ein- / Ausschalten Gerät wird ausgeschaltet. Leica DISTO™ X4... - Seite 9 Inbetriebnahme Zurück Letzten Vorgang rückgängig Aktuelle Funktion verlassen und in machen. den Standardbetriebsmodus zurückkehren. Meldungscodes Wird die Meldung "i" in Kombination mit einer Zahl angezeigt, Hinweise im Abschnitt Meldungscodes beachten. Beispiel: Leica DISTO™ X4...
-
Seite 10: Multifunktionales Endstück
Standardeinstellung (Rückseite d) Die Distanz wird ausgehend von des Geräts) gewechselt. einem Leica DISTO Adapter FTA 360 ermittelt. a) Die Distanz wird ausgehend von der Rückseite des Geräts ermittelt (Standardeinstellung). b) Die Distanz wird ausgehend von der Vorderseite des Geräts ermittelt. -
Seite 11: Einstellungen
Favoriten Tastensperre Neigungskalibrierung Information / Seriennummer Offset DST 360 Kalibrierung* Zurücksetzen * Aktiviert bei Anschluss an Leica DST 360 Adapter ** Um diese Funktion zu nutzen, kann ein Firmware-Update über die Leica DISTO™ Plan App erforderlich sein Leica DISTO™ X4... -
Seite 12: Einheit Der Neigung
Einstellungen Einheit der Neigung Wechsel zwischen den folgenden Einheiten: 360.0° 0,00 % Einstellung bestätigen. Einstellung beenden. Leica DISTO™ X4... -
Seite 13: Einheit Der Distanz
Einstellungen Einheit der Distanz Wechsel zwischen den folgenden Einheiten: 0.00 m 0.00 ft 0.000 m 0,000 in 0,0000 m 0'00" 1/32 0.0 mm 0 in 1/32 Einstellung bestätigen. Einstellung beenden. Leica DISTO™ X4... - Seite 14 Einstellungen Drehbildschirm ein / aus* * Um diese Funktion zu nutzen, kann ein Firmware- Update über die Leica DISTO™ Plan App erforderlich sein Zum Einschalten Vorgang Einstellung beenden. wiederholen. Leica DISTO™ X4...
- Seite 15 Einstellungen Signalton ein / aus Zum Einschalten Vorgang Einstellung beenden. wiederholen. Leica DISTO™ X4...
- Seite 16 Einstellungen Bluetooth® ein / aus Bluetooth® ist eingeschaltet und das schwarze Bluetooth®- Symbol wird in der Statusleiste angezeigt. Besteht eine Verbindung, wird das Symbol blau dargestellt. Zum Einschalten Vorgang Einstellung beenden. wiederholen. Leica DISTO™ X4...
-
Seite 17: Bluetooth-Einstellungen
Messungen und Ergebnisse an Ihren Wenn das Gerät verbunden ist, Computer. werden die Favoriten ausgeblendet und stattdessen zwei Softkeys angezeigt: Einstellung bestätigen. Art der Dezimalstelle für den Einstellung bestätigen. Auswählen, ob die Einheit übertragen übertragenen Wert auswählen. wird oder nicht. Leica DISTO™ X4... - Seite 18 Einstellungen Einstellung bestätigen. Beenden der Übertragung wählen. Einstellung bestätigen. Auswählen, ob der Wert automatischen oder manuell übertragen wird. Einstellung bestätigen. Einstellung beenden. Leica DISTO™ X4...
-
Seite 19: Beleuchtung
Einstellungen Beleuchtung Helligkeit auswählen. Einstellung bestätigen. Einstellung beenden. Durch Verringern einer unnötigen Helligkeit kann Energie gespart werden. Leica DISTO™ X4... -
Seite 20: Persönliche Favoriten
über der entsprechenden Auswahltaste gespeichert. Wählen Sie die am häufigsten benötigten Funktionen aus, um raschen Zugriff darauf zu erhalten. Schnellverfahren: Im Messmodus 2 sec auf eine Auswahltaste drücken. Favoritenfunktion wählen und nochmals kurz die Einstellung beenden. entsprechende Auswahltaste drücken. Leica DISTO™ X4... -
Seite 21: Tastensperre De- / Aktivieren
Einstellungen Tastensperre de- / aktivieren Zum Deaktivieren Vorgang Einstellung beenden. wiederholen. Die Tastensperre ist aktiv, wenn das Gerät ausgeschaltet wird. Leica DISTO™ X4... -
Seite 22: Kalibrierung Des Neigungssensors (Neigungskalibrierung)
Einstellungen Kalibrierung des Neigungssensors (Neigungskalibrierung) Gerät auf absolut ebene Oberfläche stellen. Gerät horizontal um 180° drehen und Gerät auf absolut ebene Oberfläche erneut auf absolut ebene Oberfläche stellen. stellen. Leica DISTO™ X4... - Seite 23 Einstellungen Gerät horizontal um 180° drehen und Nach 2 sec wechselt das Gerät erneut auf absolut ebene Oberfläche zurück in den Grundmodus. stellen. Leica DISTO™ X4...
- Seite 24 Einstellungen Information Informationsbildschirm verlassen. Einstellung beenden. Leica DISTO™ X4...
- Seite 25 Offset Dezimalstelle auswählen. Dezimalstelle einstellen. Ein Offset dient dazu, einen bestimmten Wert automatisch zu allen Messwerten hinzuzufügen oder von diesen abzuziehen. Diese Funktion erlaubt die Berücksichtigung von Toleranzen. Das Symbol Offset wird angezeigt. Wert bestätigen. Einstellung beenden. Leica DISTO™ X4...
- Seite 26 Einstellungen Kalibrierung des Leica DST 360 Adapters* * Funktion ist bei Anschluss an den Leica DST 360 Adapter aktiviert. Einen zu messenden Punkt in einer Entfernung von mehr als 8 m definieren. Den definierten Punkt anzielen und DIST drücken, um den 5-Sekunden-Countdown bis zur Messung zu starten.
-
Seite 27: Zurücksetzen
Einstellungen Zurücksetzen Das Gerät kann auf die Werkseinstellungen zurückgesetzt werden. Alle benutzerspezifischen Einstellungen und gespeicherten Werte werden dabei gelöscht. Zweite Bestätigung mit den Auswahltasten: a) Ablehnen b) Bestätigen Leica DISTO™ X4... -
Seite 28: Bedienung
Pythagoras (3 Punkte) Abstecken Timer Höhentracking** Speicher Punkt-zu-Punkt-Messung* Punkt-zu-Punkt-Messung nivelliert* Intelligente Flächenfunktion*/** * Aktiviert bei Anschluss an Leica DST 360 Adapter ** Um diese Funktion zu nutzen, kann ein Firmware-Update über die Leica DISTO™ Plan App erforderlich sein Leica DISTO™ X4... - Seite 29 Der Zielsucher ist immer aktiv, sichtbar ist. wenn der Laserstrahl aktiv ist. Beim Benutzen der Zielsucherkamera auf nahe Ziele kommt es zu Parallaxenfehlern und der Laser erscheint im Fadenkreuz versetzt. Verlassen Sie sich in diesem Fall den echten Leica DISTO™ X4...
-
Seite 30: Messung Von Einzeldistanzen
Bedienung Messung von Einzeldistanzen Aktiven Laser auf Ziel richten. Messfehler können bei der Messung auf farblose Flüssigkeiten, Glas, Styropor oder durchlässige bzw. hochglänzende Oberflächen auftreten. Bei der Messung auf dunkle Oberflächen erhöht sich die Messzeit. Leica DISTO™ X4... - Seite 31 Bluetooth® Smart übernommen werden. Dient zur Messung von Die gemessene Minimum- und Raumdiagonalen (Maximalwerte) Maximumdistanz wird angezeigt oder Horizontaldistanzen (min, max). Der zuletzt gemessene (Minimumwerte). Wert wird in der Hauptzeile angezeigt. Beendet die Dauermessung / Minimum- / Maximum-Messung. Leica DISTO™ X4...
- Seite 32 Bedienung Addieren / Subtrahieren Die nächste Messung wird zur Dieses Vorgehen bei Bedarf vorhergehenden addiert bzw. von wiederholen. Anhand dieser dieser subtrahiert. Vorgangsweise können auch Flächen oder Volumen addiert und subtrahiert werden. Leica DISTO™ X4...
- Seite 33 Länge messen, um die Laser auf zweiten Zielpunkt richten. a) Erste Distanz Wandfläche zu ermitteln. b) Zweite Distanz Mit der Navigationstaste c) Umfang abwärts können Werte in der d) Fläche Hauptzeile zur Übertragung via Bluetooth® Smart übernommen werden. Leica DISTO™ X4...
- Seite 34 Bedienung Volumen Das Volumen errechnet sich durch Laser auf ersten Zielpunkt richten. Multiplizieren von 3 Distanzen. Laser auf zweiten Zielpunkt richten. Laser auf dritten Zielpunkt richten. Leica DISTO™ X4...
- Seite 35 Mit der Navigationstaste abwärts können weitere Ergebnisse angezeigt oder Werte in der Hauptzeile zur Übertragung via Bluetooth® Smart übernommen werden. a) Erste Distanz a) Decken- / Bodenfläche b) Zweite Distanz b) Wandflächen c) Dritte Distanz c) Umfang d) Volumen Leica DISTO™ X4...
- Seite 36 Bedienung Raumwinkel Der Winkel wird anhand der Kosinus- Laser auf ersten Zielpunkt richten. Regel mit 3 bekannten Seitenlängen eines Dreiecks berechnet. Laser auf zweiten Zielpunkt richten. Laser auf dritten Zielpunkt richten. Leica DISTO™ X4...
- Seite 37 Ergebnisse angezeigt oder Werte in der Hauptzeile zur Übertragung via Bluetooth® Smart übernommen werden. a) Erste Distanz a) Umfang b) Zweite Distanz b) Dreiecksfläche c) Dritte Distanz d) Winkel zwischen erster und zweiter Messung Leica DISTO™ X4...
-
Seite 38: Smart Horizontal Mode
Laser auf das Ziel richten (bis zu 360° der trigonometrischen und einer Querneigung von ±10°). Kosinusfunktion mit 1 bekannten Länge und 1 bekannten Winkel berechnet. Mit der Navigationstaste abwärts können Werte in der Hauptzeile zur Übertragung via Bluetooth® Smart übernommen werden. Leica DISTO™ X4... - Seite 39 Bedienung Neigung Zeigt Neigungen von 360° an. Das Gerät gibt bei 0° und 90° einen Signalton ab. Ideal für horizontale oder vertikale Anpassungen. Leica DISTO™ X4...
-
Seite 40: Pythagoras (3 Punkte)
Bedienung Pythagoras (3 Punkte) Der Abstand wird anhand des Satzes Laser auf erstes Ziel richten. des Pythagoras mit 3 bekannten Längen von 2 rechtwinkligen Dreiecken berechnet. Laser auf zweites Ziel richten. Laser auf drittes Ziel richten. Leica DISTO™ X4... - Seite 41 Drücken der Messtaste für 2 sec übernommen werden. in dieser Funktion aktiviert automatisch die Minimum- / Maximum-Messung. Wir empfehlen den Einsatz der Pythagoras-Funktion nur für indirekte horizontale Messungen. Bei der Höhenmessung (vertikal) ist eine Funktion mit Neigungsmessung genauer. Mit der Navigationstaste Leica DISTO™ X4...
- Seite 42 Bedienung Abstecken Zwei verschiedene Distanzen (a und b) können eingegeben werden, um definierte Messlängen zu markieren. Dezimalstelle auswählen. Dezimalstelle einstellen. Wert "a" bestätigen. Wert "b" einstellen. Leica DISTO™ X4...
- Seite 43 Diese Funktion kann durch Drücken der Taste Zurück / Aus beendet werden. Bei Annäherung an einen Absteckpunkt (näher als 18 mm) wird der Wert des Absteckpunktes eingefroren und die Pfeile an der Seite färben sich zu Kennzeichnungszwecken rot. Leica DISTO™ X4...
- Seite 44 Bedienung Timer Auslösezeit einstellen. Einstellung bestätigen. Die Selbstauslösefunktion wird durch Drücken auf die Taste Ein / Messen gestartet. Leica DISTO™ X4...
- Seite 45 Bedienung Höhentracking* * Um diese Funktion zu nutzen, kann ein Firmware- Update über die Leica DISTO™ Plan App erforderlich sein Laser auf unteren Punkt richten. Die Höhe wird anhand von trigonometrischen Funktionen mit 1 bekannten Länge und 1 bekannten gemessenen Winkel berechnet.
- Seite 46 Neigung gemessen. Dafür ist ein reflektierendes Laserziel erforderlich. Der obere Punkt kann mit dem Zielsucher / Fadenkreuz angezielt werden und benötigt kein reflektierendes Laserziel, da nur die Neigung gemessen wird. Mit der Navigationstaste abwärts können weitere Ergebnisse angezeigt oder Leica DISTO™ X4...
- Seite 47 Bedienung Speicher (letzte 20 Ergebnisse) a) Speicher löschen Mit der Navigationstaste abwärts Zum Wechseln zwischen den b) Wert für weitere Vorgänge können weitere Informationen über Messungen Navigationstaste links übernehmen die jeweilige Messung angezeigt bzw. rechts verwenden. werden. Leica DISTO™ X4...
- Seite 48 Bedienung Punkt-zu-Punkt-Messung* * Funktion ist bei Anschluss an den Leica DST 360 Adapter aktiviert. Laser auf ersten Zielpunkt richten. Das Spannmass wird auf der Basis von 2 bekannten Koordinaten mit x,y und z-Wert berechnet. Laser auf zweiten Zielpunkt richten. Mit der Navigationstaste abwärts können Werte in der...
- Seite 49 Bedienung Wenn für den zweiten Zielpunkt die permanente Messung gewählt wurde, wird das aktuelle Spannmass angezeigt. Leica DISTO™ X4...
- Seite 50 Bedienung Punkt-zu-Punkt-Messung nivelliert* Koordinaten mit x,y und z-Wert * Funktion ist bei Anschluss an den Leica DST 360 berechnet. Adapter aktiviert. Für die Nivellierung muss sich das Gerät im Uhrzeigersinn um 90° Gerät in einem Neigungsbereich von drehen. Den Anweisungen in der +/- 5°...
- Seite 51 Bedienung Laser auf zweiten Zielpunkt richten. Mit der Navigationstaste abwärts können Werte in der Hauptzeile zur Übertragung via Bluetooth® Smart übernommen werden. Wenn für den zweiten Zielpunkt die permanente Messung gewählt wurde, wird das aktuelle Spannmass angezeigt. Leica DISTO™ X4...
- Seite 52 Bedienung Intelligente Flächenfunktion*/** Koordinaten mit x,y und z-Wert * Funktion ist bei Anschluss an den Leica DST 360 berechnet. Adapter aktiviert. * Um diese Funktion zu nutzen, kann ein Firmware-Update über die Leica DISTO™ Plan App erforderlich sein Laser auf ersten Zielpunkt richten.
-
Seite 53: Bluetooth® Smart
Software. Apps für Android® übertragen, wenn «Autosend» unterstützen das energiesparende oder iOS erhalten Sie in den aktiviert ist. Um ein Ergebnis zu Bluetooth® Smart Modul, das in in einschlägigen Internet-Shops. übertragen den folgenden das Gerät integriert ist, nicht. Leica DISTO™ X4... -
Seite 54: Meldungscodes
Nivellierung wiederholen. Messungen ohne gültige Nivellierung sind teilweise möglich, können jedoch ungenau sein. *Fehler bezüglich Leica DST 360 Adapter Messung wiederholen. * Werden andere Meldungscodes häufig auch nach Ein- und Ausschalten des Geräts angezeigt, wenden Sie sich bitte an Ihren Händler. -
Seite 55: Pflege
Pflege Pf l e g e Gerät mit einem feuchten, weichen Tuch reinigen. Gerät niemals in Wasser eintauchen. Keine aggressiven Reinigungs- oder Lösungsmittel verwenden. Leica DISTO™ X4... -
Seite 56: Garantie
Garantie Ga r a n t i e Internationale Herstellergarantie Für den Leica DISTO™ gewährt Leica Geosystems AG eine zweijährige Garantie. Für ein zusätzliches Jahr Garantie muss das Produkt auf unserer Website unter http://myworld.leica- geosystems.com binnen acht Wochen nach Kaufdatum registriert werden. -
Seite 57: Sicherheitshinweise
Gebrauch durch Fachkundige. Bedeutung: WARNUNG Gebrauchsgefahr oder sachwidrige Verwendung, die zu schweren Personenschäden oder zum Tod führen kann. VORSICHT Gebrauchsgefahr oder sachwidrige Verwendung, die zu geringen Personenschäden, aber erheblichen Sach-, Vermögens- oder Umweltschäden führen kann. Leica DISTO™ X4... -
Seite 58: Sachwidrige Verwendung
Bewusstes oder leichtsinniges Hantieren auf Gerüsten, beim Besteigen von Zum Aufladen der Batterien nur die vom Leitern, beim Messen in der Nähe Hersteller empfohlenen Ladegeräte verwenden. laufender Maschinen oder offener Maschinenelemente oder Anlagen Direktes Zielen in die Sonne Leica DISTO™ X4... -
Seite 59: Einsatzgrenzen
Verantwortungsbereich des Herstellers der Produkt ist für den Einsatz in dauernd von Originalausrüstung: Menschen bewohnbaren Gebieten Leere Batterien dürfen nicht über den Hausmüll Leica Geosystems AG ausgelegt. Das Produkt darf nicht in einer entsorgt werden. Gebrauchte Batterien zur Heinrich-Wild-Strasse explosionsgefährdeten oder aggressiven umweltgerechten Entsorgung gemäss nationaler... -
Seite 60: Elektromagnetische Verträglichkeit
Gerät nicht in der Nähe von Tankstellen und Chemieanlagen sowie in explosionsgefährdeten Bereichen und Sprenggebieten betreiben. Gerät nicht in der Nähe von medizinischen Anlagen betreiben. Gerät nicht in Flugzeugen betreiben. Gerät nicht über längere Zeiträume in unmittelbarer Körpernähe betreiben. Leica DISTO™ X4... -
Seite 61: Laserklassifizierung
Der Blick in den Laserstrahl kann für die Augen gefährlich sein. Andere Personen nicht blenden. Auf die Richtung des Laserstrahls besonders dann achten, wenn das Produkt über eine App oder Software ferngesteuert wird. Eine Messung kann jederzeit ausgelöst werden. Leica DISTO™ X4... -
Seite 62: Beschilderung
Sicherheitshinweise Beschilderung Änderungen (Abbildungen, Beschreibungen und technische Daten) vorbehalten. Leica DISTO™ X4...
