Funktionsbeschreibung ladesystem und Fühlerbelegung Wärmepumpe, solar
Multifunktionsspeicher Mtl-WP, Mtls-WP inklusive Zirkulationswärmetauscher
ohne strömungsschalter

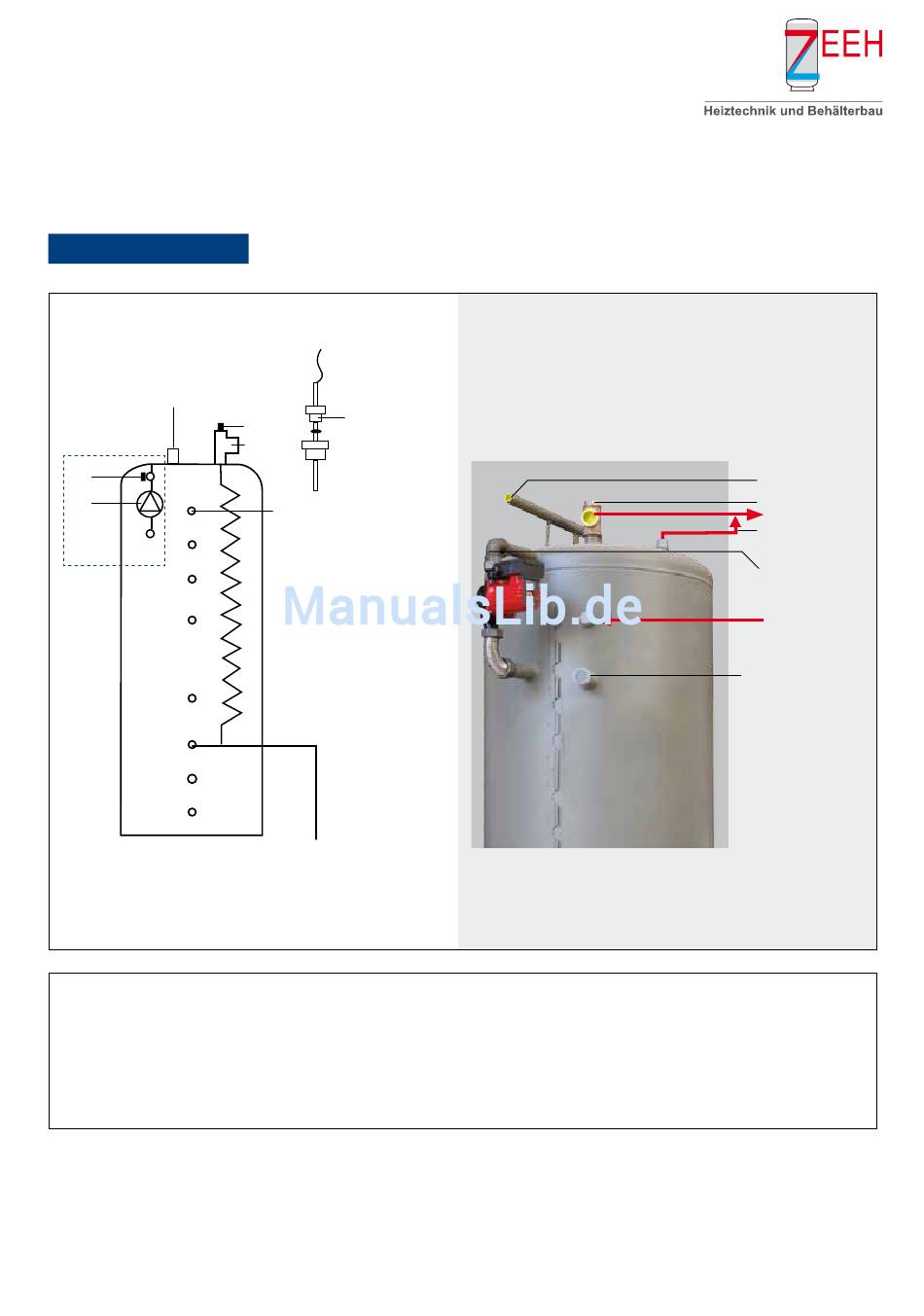

Anschlussbelegung/Fühlerbelegung für Zirkulation
und Warmwasser
Zirkulation-
Austritt (ZWT)
ZK
S1
A
anschlussbelegung Hygiene-Warmwasserregler (esR 21-D)
S1 Fühler in Hülse Stutzen Tauscherladepumpe
S2 Fühler in T-Stück WW mit direkt abdichtender Messingverschraubung (lange Ausführung, Edelstahlfühler)
S3 Brücke Hygiene-Warmwasserregler (ESR 21-D)
A Tauscherladepumpe am Speicher
Installationsanleitung Puffer- und Warmwasserspeichersysteme | Stand 25. Januar 2013
achtung: Sechs-
S2
kant-Mutter vom
WW
Fühler S2 fest
anziehen!
Zirkulation-
Eintritt (ZWT)
KW
* In Abhängigkeit vom System ist ein Brauchwassermischer
nachzuschalten (siehe Prinzipskizze Seite 9).
Entlüftung
S2
(lange Ausführung)
WW-Austritt*
Zirkulation-
Austritt (ZWT)
S1
Zirkulation-
Eintritt (ZWT)
Heizungsanschluss
15
