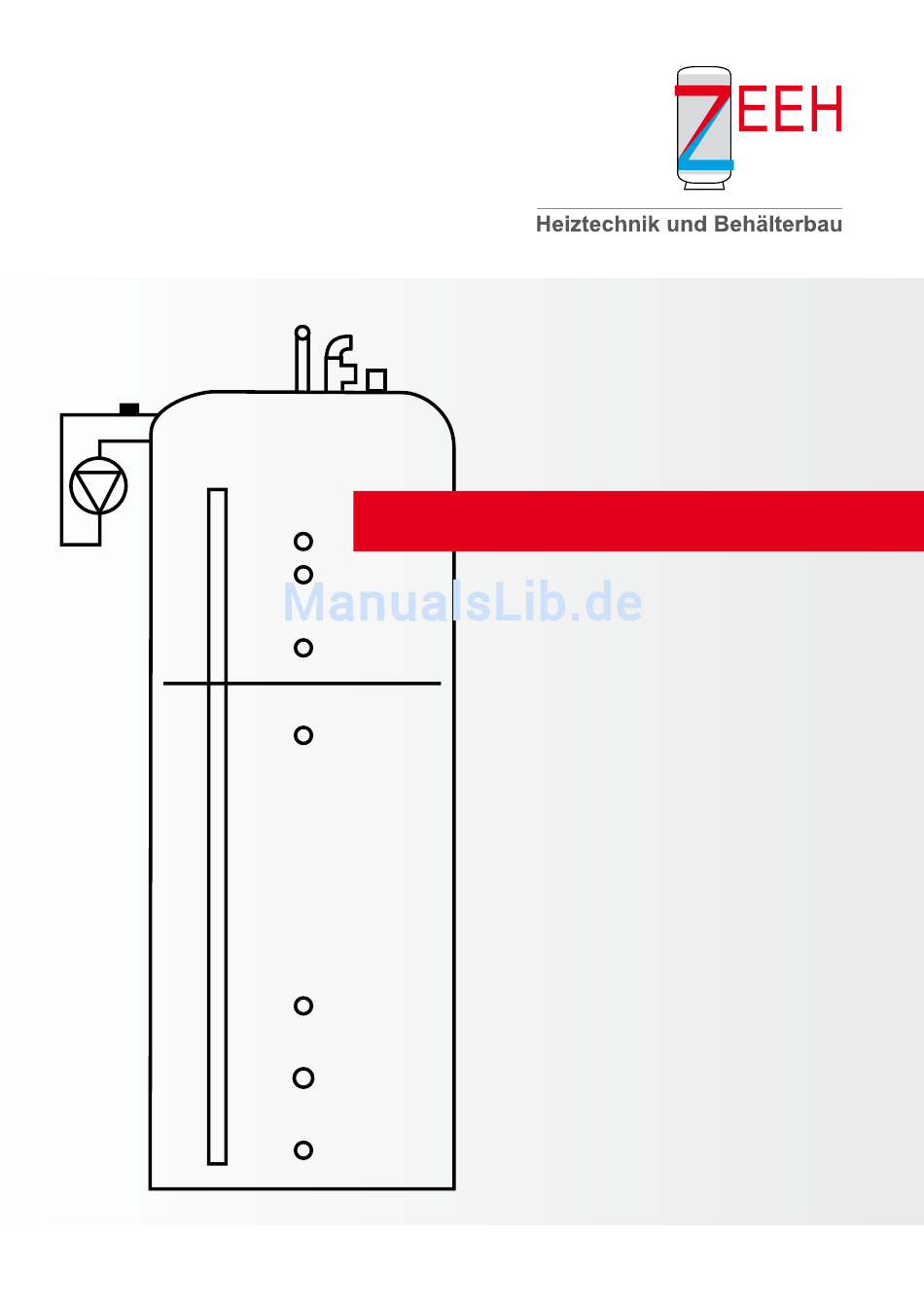

- Seite 1 InstallatIonsanleItung Puffer- und Multifunktions- speichersysteme...
- Seite 2 - Mangel vom Fahrer schriftlich bestätigen lassen! - Beschädigte Ware bitte nicht verändern und verar- beiten! - Schäden bzw. Fehlmengen bitte umgehend bei Heiztechnik und Behälterbau Joachim Zeeh melden! achtung Nach Abnahme der Ware durch seine Unterschrift, hat der Empfänger die Beweispflicht dafür, dass der Schaden während des Transportes eingetreten ist.
-
Seite 3: Inhaltsverzeichnis
Montage Thermometer-Set, Fühler und Isolierung für Puffer- und Multifunktionsspeichersystem MS, MT und MTS ohne Ladesystem Montage Thermometer-Set, Fühler und Isolierung für Multifunktionsspeichersystem MTL, MTLS, MTL-WP, MTLS-WP mit Ladesystem Funktionsbeschreibung Ladesystem und Fühlerbelegung MTL, MTLS, MTL-WP, MTLS-WP inklusive Zirkulationslanze mit Strömungsschalter Funktionsbeschreibung Ladesystem und Fühlerbelegung... -
Seite 4: Allgemeine Hinweise Zur Installationsanleitung
allgemeine Hinweise zur Installationsanleitung sicherheitshinweise Bestimmungsgemäße Verwendung für Puffer- und Multifunktionsspeichersysteme Das Puffer- und Multifunktionsspeichersystem ist nach dem unterlagen aufbewahren Stand der Technik und den anerkannten sicherheitstechni- Geben Sie die vorliegende Installationsanleitung sowie schen Regeln gebaut. Dennoch können bei unsachgemäßer alle mitgeltenden Unterlagen und ggf. -
Seite 5: Allgemeine Sicherheitshinweise Aufstellung Und Einstellung
allgemeine sicherheitshinweise aufstellung und einstellung Aufstellung, Einstellarbeiten sowie Wartung und Reparatur Veränderungen im umfeld des Puffer- und Multifunktions- des Puffer- und Multifunktionsspeichersystems dürfen nur speichersystems durch einen anerkannten Fachhandwerker erfolgen. Dieser Nehmen Sie an folgenden Einrichtungen keine Veränderungen übernimmt auch die Verantwortung für die ordnungsgemäße vor, wenn diese die Betriebssicherheit des Systems Installation und die erste Inbetriebnahme. -
Seite 6: Gesetze, Vorschriften, Normen Und Hinweise Typenschild
- zur Energieeinsparung - zur Hygiene - VDE 0110 Bestimmungen für die Bemessung der Luft- und Kriechstrecken elektrischer Betriebsmittel Beispiel Typenschild Multifunktionsspeicher MTLS-WP - VDE 0116 Elektrische Ausrüstung von Feuerungsanlagen Heiztechnik und Behälterbau Joachim Zeeh Schwarzenberger Str. 4 08324 Bockau... -
Seite 7: Aufstellung Und Installation
Druckminderers auf den zulässigen Wert reduziert werden. Installation trinkwasser- und Warmwasseranschlüsse für Multifunktionsspeicher Mt, Mtl, Mts, Mtls, Mtl-WP, Mtls-WP Trinkwasserwärmer können an alle Rohrleitungs- Wichtiger Hinweis netze ob Kunststoff, verzinkte Stahlleitungen, Edelstahl oder Alle Trink- und Warmwasseranschlüsse müssen vor Kupfer angeschlossen werden. - Seite 8 Prinzipskizze für Trinkwasser-, Warmwasser- und Zirkulationstauscheranschlüsse (mit Ladesystem MTL) mit Zirkulationslanze mit Zirkulationswärmetauscher flachdichtende Kappe flachdichtende Kappe bei JRGUMAT bei JRGUMAT C Thermomischer für Brauchwasser * E Rücklaufverhinderer G Spülhähne A Ladepumpe D Ausdehnungsgefäß F Sicherheitsventil S Strömungsschalter B Zirkulationspumpe * Mindestabstand vom Thermomischer zum Warmwasserausgang 1 m, bei Abstand <...
-
Seite 9: Montage Thermometer-Set, Fühler Und Isolierung
Montage thermometer-set, Fühler und Isolierung für Puffer- und Multifunktionsspeichersystem Ms, Mt und Mts ohne ladesystem Installation Thermometerset (2 Stück) mit Kapillarfühlern - Positionierung der Thermometer an der Isolierung markieren Die Positionierung des Thermometersets ist frei wählbar. - Markierte Stellen 5 mm einschneiden und mit spitzem Gegen- Entlüftung stand (z. -
Seite 10: Montage Thermometer-Set, Fühler Und Isolierung
Montage thermometer-set, Fühler und Isolierung für Multifunktionsspeicher Mtl, Mtls, Mtl-WP, Mtls-WP mit ladesystem Installation Thermometerset (2 Stück) mit Kapillarfühlern Positionierung der Thermometer an der Isolierung markieren. Die Positionierung des Thermometersets ist frei wählbar. - Markierte Stellen 5 mm einschneiden und mit spitzem Gegen- Entlüftung... -
Seite 11: Funktionsbeschreibung Ladesystem Und Fühlerbelegung
Funktionsbeschreibung ladesystem und Fühlerbelegung Multifunktionsspeicher Mtl, Mtls, Mtl-WP, Mtls-WP inklusive Zirkulationslanze mit strömungsschalter Pumpendrehzahlregelung PDR: Bei Unterschreiten der WW-Austrittstemperatur S2 unter 50 °C nur bei Hygiene-Warmwasserregler (ESR 21-D) (SWA 50 °C-veränderbar) und einer Differenz zur Temperatur Speicher oben S1 von > 2,5 K läuft die Pumpe drehzahlgeregelt Absolutwertreg. -
Seite 12: Funktionsbeschreibung Ladesystem Und Fühlerbelegung
Funktionsbeschreibung ladesystem und Fühlerbelegung Multifunktionsspeicher Mtl, Mtls, Mtl-WP, Mtls-WP inklusive Zirkulationslanze mit strömungsschalter Anschlussbelegung/Fühlerbelegung für Zirkulation und Warmwasser Entlüftung Zirkulation-Eintritt WW-Austritt*/ Zirkulation-Austritt s3 strömungsschalter Einbau senkrecht, (kurze Ausführung) Überwurfmutter nach oben, Fließrichtung zur Überwurfmutter Maximale Schaltleistung bei MTL, MTLS, MTL-WP, MTLS-WP... -
Seite 13: Multifunktionsspeicher Mtl, Mtls, Mtl-Wp, Mtls-Wp Inklusive Zirkulationswärmetauscher
Funktionsbeschreibung ladesystem und Fühlerbelegung Heiz- und Brennwerttechnik, KWK, solar, feste Brennstoffe Multifunktionsspeicher Mtl, Mtls, Mtl-WP, Mtls-WP inklusive Zirkulationswärmetauscher ohne strömungsschalter Bei Unterschreiten der WW-Austrittstemperatur S2 unter 60 °C Pumpendrehzahlregelung PDR: nur bei Hygiene-Warmwasserregler (ESR 21-D) (SWA 60 °C-veränderbar) und einer Differenz zur Temperatur Speicher oben S1 von >... - Seite 14 Funktionsbeschreibung ladesystem und Fühlerbelegung Heiz- und Brennwerttechnik, KWK, solar, feste Brennstoffe Multifunktionsspeicher Mtl, Mtls, Mtl-WP, Mtls-WP inklusive Zirkulationswärmetauscher ohne strömungsschalter Anschlussbelegung/Fühlerbelegung für Zirkulation und Warmwasser Zirkulation- Austritt (ZWT) achtung: Sechs- kant-Mutter vom Fühler S2 fest anziehen! Zirkulation- Entlüftung Eintritt (ZWT) (lange Ausführung)
-
Seite 15: Funktionsbeschreibung Ladesystem Und Fühlerbelegung Wärmepumpe, Solar
Funktionsbeschreibung ladesystem und Fühlerbelegung Wärmepumpe, solar Multifunktionsspeicher Mtl-WP, Mtls-WP inklusive Zirkulationswärmetauscher ohne strömungsschalter Anschlussbelegung/Fühlerbelegung für Zirkulation und Warmwasser Zirkulation- Austritt (ZWT) achtung: Sechs- kant-Mutter vom Fühler S2 fest anziehen! Entlüftung (lange Ausführung) Zirkulation- WW-Austritt* Eintritt (ZWT) Zirkulation- Austritt (ZWT) Zirkulation-... -
Seite 16: Inbetriebnahmevorschriften
Bei stark kalkhaltigem Wasser ist eine regelmäßige Entkal- frei beseitigt. kung des Edelstahlwellrohres (nur bei Typen MT, MTL, MTLS, MTL-WP, MTLS-WP) notwendig oder eine stationäre Enthärter- Auf den Speicher (Behälter) gewährt der Hersteller/Unterneh- station ist vorzuschalten. mer eine Garantie von 60 Monaten.
