Montage thermometer-set, Fühler und Isolierung für Multifunktionsspeicher Mtl, Mtls, Mtl-WP, Mtls-WP

mit ladesystem

Installation Thermometerset (2 Stück) mit Kapillarfühlern
1
- Positionierung der Thermometer an der Isolierung markieren.
Die Positionierung des Thermometersets ist frei wählbar.
- Markierte Stellen 5 mm einschneiden und mit spitzem Gegen-
stand (z. B. Schraubendreher) vorsichtig durchstechen.
- Thermometer mit Kapillarleitung (1,5 m) in vorgestochenes Loch
einführen, Unterlegscheibe auf Befestigungsstift des Thermome-
ters schieben, danach mit Klemmscheibe fixieren.
- Kapillarfühler an gewünschter Stelle der Fühlerleiste befestigen,
bei Temperaturabweichung Nachjustierung möglich.
Die Fühlerbelegung für das Heizsystem ist entsprechend
der einbindungsbeispiele zu platzieren. Fühlerbelegung
für tW-ladesystem siehe seite 10.
Anlegen Speicherisolierung
2
- Hakenverschlussleiste an der Anschlussseite einhängen.
- Isolierung locker um den Speicher legen.
- Isolierung durch Klopfen mit der flachen Hand justieren, von
hinten in Richtung Hakenverschlussleiste klopfen bzw. streichen,
bis sich die Verschlussreihen so nahe gegenüberliegen, dass
sie leicht geschlossen werden können. Auf gute Anpassung der
Wärmedämmung an die Speicherwand achten.
- Hakenverschluss von oben beginnend nachspannen bis
Wärmedämmung am Behälter eng anliegt.
alle trink- und Warmwasseranschlüsse müssen vor
der Installation abhängig von der Isolationsstärke
verlängert werden.
Hakenverschlussleiste schließen
3
Die Isolierung ist vor der Installation der Rohrgruppe
anzulegen. Bitte kein Werkzeug oder keine spannbänder
verwenden.
Bauseitigen Eckentlüfter installieren.
4
- wahlweise mit oder ohne Entlüftungsleitung
Rohrgruppe (Ladesystem) installieren
5
- Montagefertige Rohrgruppe mit Überwurfmuttern an I/A-Winkel
und Stutzen befestigen.
Isolierkörper bis zum Anschlag über die Rohrgruppe schieben.
6
Obere Abdeckung mit Dämmung auf Isolierkörper setzen.
7
Abdeckung Speicher
8
-
Schaumronde für den Deckel oben auf den Behälter montieren.
- Tiefziehhaube aufsetzen.
Vor Beginn der Rohrinstallation sind alle außen- und
innenliegenden Verschlusskappen zu entfernen!
10

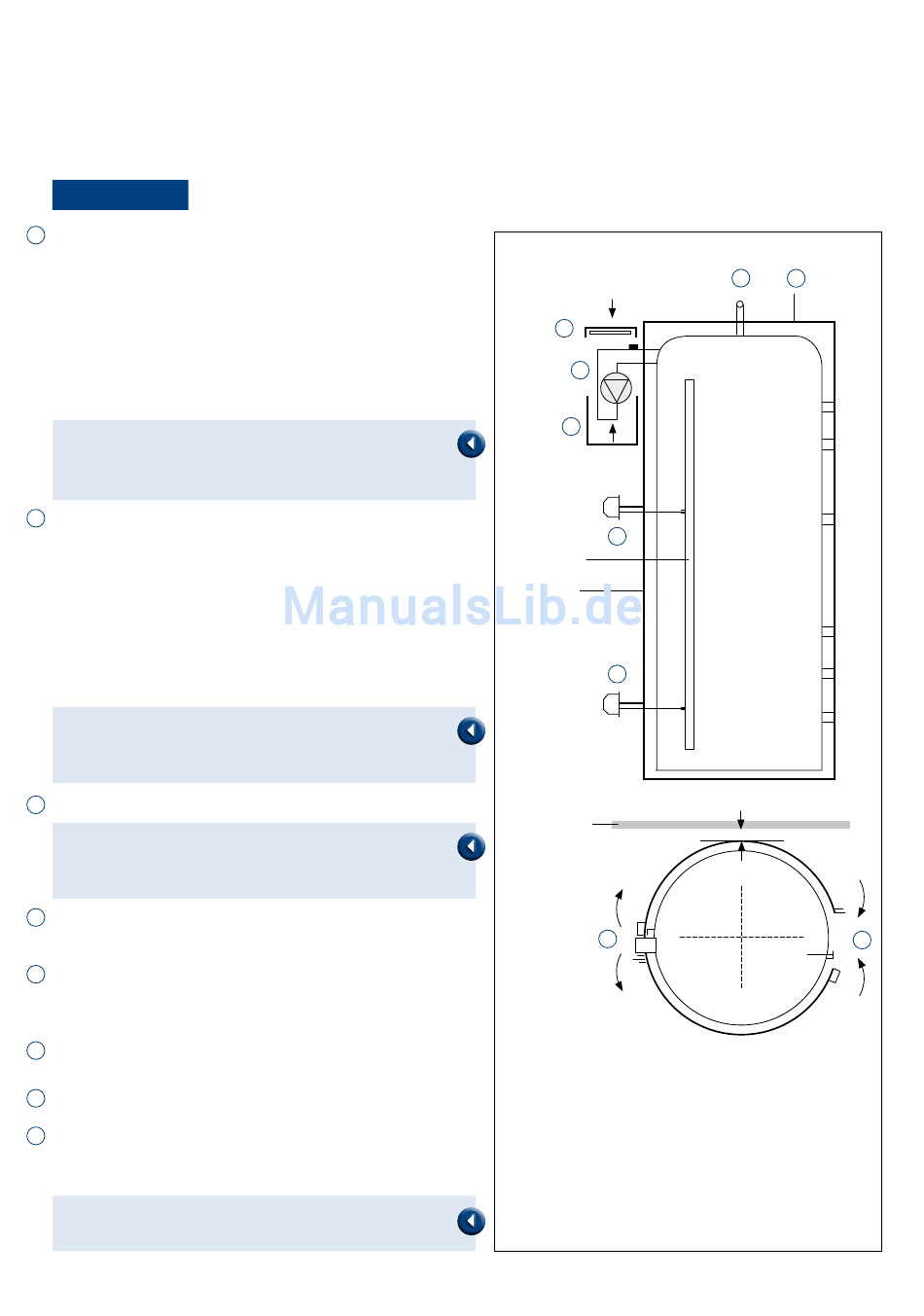

Entlüftung
7
5
6
Thermometer
(Positionierung
frei wählbar)
1
Fühlerleiste
Isolierung
1
Thermometer
(Positionierung
frei wählbar)
Wand/Objekt
2
Mindestabstand zur Wand generell 20 cm
Bei beengten Raumverhältnissen ist die Hakenleiste
vor der Verrohrung zu schließen.
Installationsanleitung Puffer- und Warmwasserspeichersysteme | Stand 25. Januar 2013
4
8
20 cm
3
Fühlerleiste
