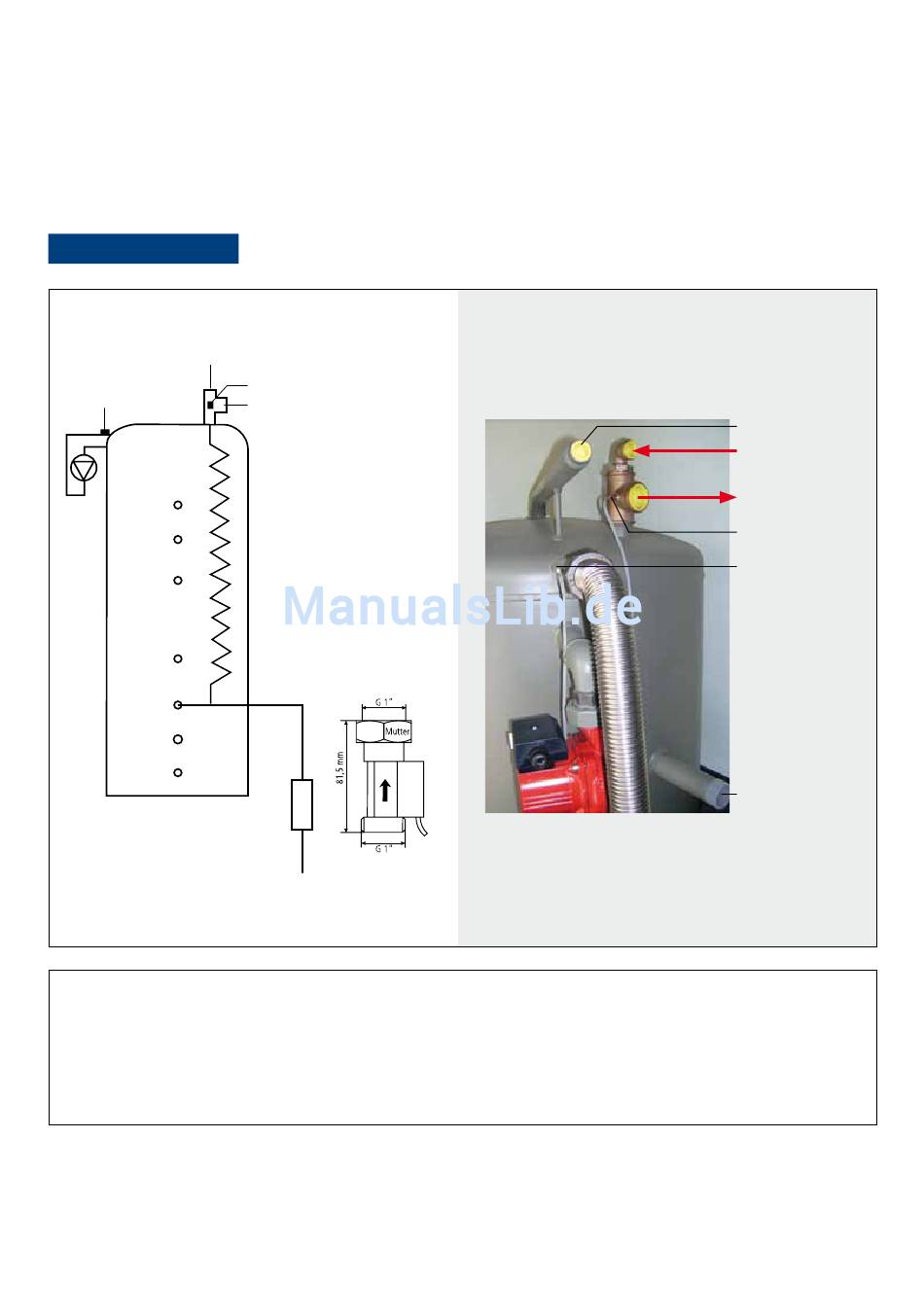

Funktionsbeschreibung ladesystem und Fühlerbelegung
Multifunktionsspeicher Mtl, Mtls, Mtl-WP, Mtls-WP inklusive Zirkulationslanze
mit strömungsschalter
Anschlussbelegung/Fühlerbelegung für Zirkulation
und Warmwasser
ZK
S1
A
anschlussbelegung Hygiene-Warmwasserregler (esR 21-D)
S1 Fühler in Hülse Stutzen Tauscherladepumpe
S2 Fühler in T-Stück WW-Austritt (kurze Ausführung mit Messingspitze)
S3 Strömungsschalter DC
A Tauscherladepumpe am Speicher
12
S2
WW
s3 strömungsschalter
Einbau senkrecht,
Überwurfmutter nach oben,
Fließrichtung zur
Überwurfmutter
Maximale Schaltleistung bei
MTL, MTLS, MTL-WP, MTLS-WP
STS01 DC 30 V =~/10 mA
STS01 AC 250 V ~/1,5 A
S3
KW
* In Abhängigkeit vom System ist ein Brauchwassermischer
nachzuschalten (siehe Prinzipskizze Seite 9).
Installationsanleitung Puffer- und Warmwasserspeichersysteme | Stand 25. Januar 2013
Entlüftung
Zirkulation-Eintritt
WW-Austritt*/
Zirkulation-Austritt
S2
(kurze Ausführung)
S1
Heizungsanschluss
