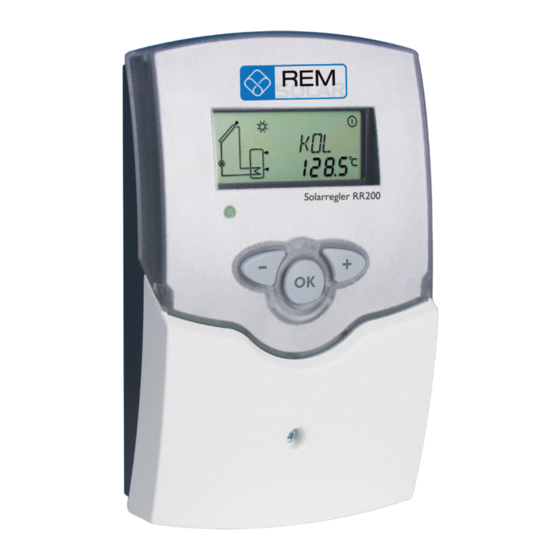

Solarregler RR200
Montage
Elektrischer Anschluss
Systembeispiele
Bedienung
Fehlersuche
de
Vielen Dank für den Kauf dieses Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses
Gerätes optimal nutzen zu können.
Bitte bewahren Sie diese Anleitung sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für REM RR200
Inhaltszusammenfassung für REM RR200

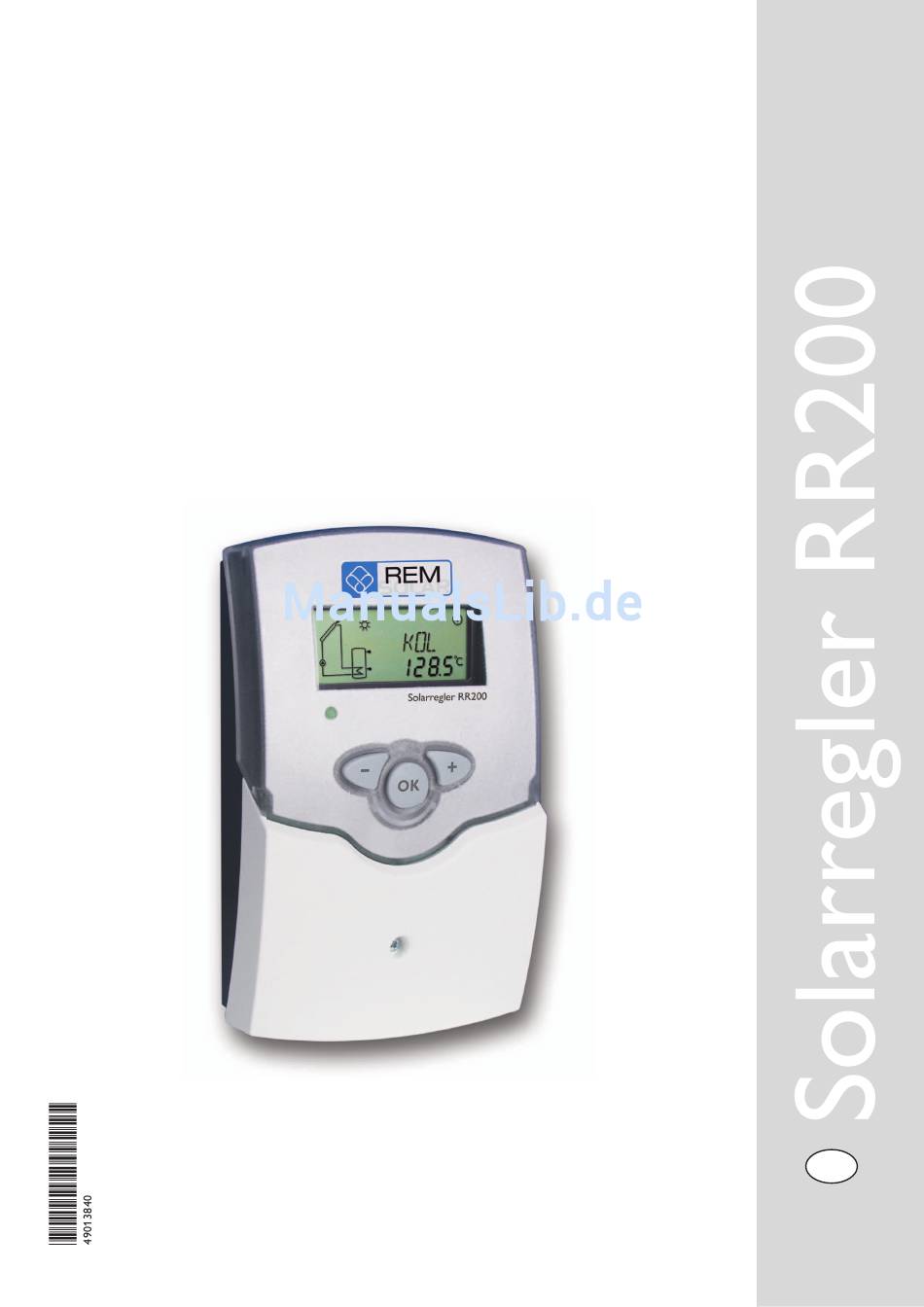

- Seite 1 Solarregler RR200 Montage Elektrischer Anschluss Systembeispiele Bedienung Fehlersuche Vielen Dank für den Kauf dieses Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
-
Seite 2: Inhaltsverzeichnis
Solarregler RR200 Inhalt Installation ..........4 Inbetriebnahme .......10 Montage ............4 Kanalübersicht .........11 Elektrischer Anschluss ........4 Anzeigekanäle ..........11 Datenkommunikation / Bus ......5 Einstellkanäle ..........12 Klemmenbelegung ..........6 Fehlersuche ........19 Bedienung und Funktion ....8 Verschiedenes ..........20 Einstelltasten............8 Zubehör ..........22 System-Monitoring-Display ......8 Impressum ..........24 Blinkcodes ............9... -
Seite 3: Überblick
Design • Sehr niedriger Stromverbrauch • HE-Pumpenansteuerung über Adapter 2.6" Lieferumfang: 66 mm 1 × Solarregler RR200 1 × Zubehörbeutel 1 × Ersatzsicherung T4A 2 × Schrauben und Dübel 4 × Zugentlastungen und Schrauben 1 × Bedienungsanleitung Zusätzlich im Komplettpaket: 2 ×... -
Seite 4: Installation
Solarregler RR200 Installation WARNUNG! Elektrischer Schlag! 1.1 Montage Bei geöffnetem Gehäuse liegen Display stromführende Teile frei! Î Vor jedem Öffnen des Gehäu- ses das Gerät allpolig von der Netzspannung trennen! Das Gerät nur an Orten montieren, welche die folgenden Anforderungen erfüllen:... -
Seite 5: Datenkommunikation / Bus
Solarregler RR200 Der Regler ist mit einem Halbleiterrelais ausgestattet, an das Verbraucher wie z. B. eine Pumpe, ein Ventil etc. ange- schlossen werden kann: • Relais 1 18 = Leiter R1 17 = Neutralleiter N 13 = Erdungsklemme 1 (1) A (100 ... 240) V~... -
Seite 6: Klemmenbelegung
Solarregler RR200 1.4 Klemmenbelegung Die Sensoren S3 und S4 können optional zu Messzwecken Der Regler berechnet die Temperaturdifferenz zwischen angeschlossen werden. S3 kann optional auch als Referenz- dem Kollektorsensor S1 und dem Speichersensor S2. Wenn die Differenz größer oder gleich der eingestellten Ein- sensor für die Option Speichernotbegrenzung (OSNO) - Seite 7 Solarregler RR200 Einstellkanäle Kanal Beschreibung Werkseinstellung Seite DT E Einschalttemperaturdifferenz 6,0 K [12,0 °Ra] DT A Ausschalttemperaturdifferenz 4,0 K [8,0 °Ra] DT S Soll-Temperaturdifferenz 10,0 K [20,0 °Ra] Anstieg 2 K [4 °Ra] Minimaldrehzahl 30 % S MX Speichermaximaltemperatur 140 °F [60 °C]...
-
Seite 8: Bedienung Und Funktion
Solarregler RR200 Bedienung und Funktion Der Regler wird über die 3 Drucktasten unter dem Display bedient. 2.1 Einstelltasten Taste 1 (+) dient dem Vorwärts-Scrollen durch das Menü oder dem Erhöhen von Einstellwerten. Taste 2 (-) dient dem Rückwärts-Scrollen durch das Menü oder dem Absen- ken von Einstellwerten. -
Seite 9: Blinkcodes
Solarregler RR200 System-Screen Die System-Anzeige zeigt das solare System an. Er besteht aus mehreren Systemkomponenten-Symbolen, die je nach Anlagenzustand blinken oder dauerhaft angezeigt werden. System-Screen Kollektor- Speichersensor sensor oben Kollektor Pumpe Speichersensor unten Speicher-Wärmeübertrager Speicher Kollektor Temperatursensor mit Kollektorsensor Pumpe Speicher mit Wärmeübertrager... -
Seite 10: Inbetriebnahme
Solarregler RR200 Inbetriebnahme Î Netzverbindung herstellen Während einer kurzen Initialisierungsphase blinkt die Betriebskontroll-LED rot / grün. Wenn der Regler zum ersten Mal oder nach einem Reset in Betrieb genommen wird, muss ein Inbetriebnahmemenü (SET) durchlaufen werden. Das Inbetriebnahmemenü leitet den Benutzer durch die Einstellkanäle, die für den Betrieb der... -
Seite 11: Kanalübersicht
Solarregler RR200 Kanalübersicht Hinweis: Welche Werte und Einstellkanäle angezeigt 4.1 Anzeigekanäle werden, hängt von den eingestellten Optionen und Funktionen ab. Es werden nur Kanäle an- gezeigt, die bei den individuellen Einstellungen verfügbar sind. Anzeige der Drainback-Zeitperioden Initialisierung Dieser Kanal zeigt die in tDTE eingestellte Zeit rückwärts- laufend an. -
Seite 12: Einstellkanäle
Solarregler RR200 kWh/MWh: Zeigt die gewonnene Wärmemenge an – nur verfügbar, wenn die Option Wärmemengenbilanzierung (OWMZ) aktiviert ist. Wärmemenge in kWh / Die Wärmemenge wird mittels des in VMAX eingegebenen Volumenstroms sowie den Temperaturen an den Referenz- Anzeigekanal sensoren S3 (Vorlauf) und S4 (Rücklauf) berechnet. Der Wert wird im Kanal kWh in kWh und im Kanal MWh in MWh angezeigt. - Seite 13 Solarregler RR200 Drehzahlregelung Hinweis: Für die Drehzahlregelung muss der Betriebs- DT S: modus des Relais auf Auto gestellt werden Soll-Temperaturdifferenz (Einstellkanal HND)! Einstellbereich: 1,5 ... 30,0 K [3.0 ... 60.0 °Ra] Wenn die Einschalttemperaturdifferenz erreicht ist, wird die Schrittweite: 0,5 K [1 °Ra] Pumpe für 10 Sekunden bei voller Drehzahl aktiviert.
- Seite 14 Solarregler RR200 Kollektorgrenztemperatur Wenn die eingestellte Kollektorgrenztemperatur NOT Kollektornotabschaltung überschritten wird, schaltet der Regler die Solarpumpe (R1) ab, um die Anlage gegen eine Überhitzung zu schützen NOT: (Kollektornotabschaltung). Eine Hysterese von 10 K [20 °Ra] Kollektorgrenztemperatur ist für die Kollektorgrenztemperatur festgelegt. Bei über-...
- Seite 15 Solarregler RR200 Systemkühlungsfunktion OSYK: Wenn die Systemkühlungsfunktion aktiviert ist, versucht der Regler, die Solaranlage so lange wie möglich betriebsbereit Option Systemkühlung zu halten. Die Funktion setzt die Speichermaximaltempe- Einstellbereich: OFF / ON ratur als Ausschaltbedingung außer Kraft, um an Tagen mit...
- Seite 16 Solarregler RR200 Option Kollektorminimalbegrenzung Wenn die Kollektorminimalbegrenzung aktiviert ist, schaltet OKN: der Regler die Pumpe (R1) nur ein, wenn die einstellbare Kollektorminimalbegrenzung Kollektorminimaltemperatur überschritten ist. Die Kollek- Einstellbereich: OFF / ON torminimalbegrenzung verhindert, dass die Pumpe bei sehr Werkseinstellung: OFF niedrigen Kollektortemperaturen zu oft eingeschaltet wird.
- Seite 17 Solarregler RR200 Drainback-Option Hinweis: Eine Drainback-Anlage erfordert zusätzliche Systemkomponenten wie z. B. einen Auffangbe- hälter. Die Drainback-Option darf nur aktiviert werden, wenn alle erforderlichen Systemkompo- nenten fachkundig installiert wurden. ODB: Eine Drainback-Anlage erlaubt dem Wärmeträgermedium, in einen Auffangbehälter zu laufen, wenn keine solare Beladung Drainback-Option stattfindet.
- Seite 18 Solarregler RR200 Stabilisierung Im Parameter tSTB kann die Zeitperiode eingestellt wer- tSTB: den, für welche die Ausschaltbedingung DT A ignoriert wird, wenn die Füllzeit abgelaufen ist. ODB-Stabilisierung Einstellbereich: 1,0 ... 15,0 min Schrittweite: 0,5 min Werkseinstellung: 2,0 min Betriebsmodus Für Kontroll- und Servicearbeiten kann der Betriebsmo- dus der Relais manuell eingestellt werden.
-
Seite 19: Fehlersuche
Solarregler RR200 Fehlersuche Sicherung Tritt ein Störfall ein, wird über die Symbole im Display ein Fehlercode angezeigt: Warnsymbole Betriebskontroll-LED VBus ® Anschlussklemmen Sensorklemmen Verbraucherklemmen Erdungs- klemmen Netzklem- Betriebskontroll-LED ist dauerhaft erloschen. Betriebskontroll-LED blinkt rot. Im Display erscheint das Symbol und das Symbol blinkt. -
Seite 20: Verschiedenes
Solarregler RR200 5.1 Verschiedenes Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher, Vor- und Rücklauf gleich warm; evtl. („Reglerflattern“) auch Blubbern in der Leitung. Luft im System? Temperaturdifferenz am System entlüften;... - Seite 21 Solarregler RR200 Speicher kühlen über Nacht aus Rückflussverhinderer in Weitere Pumpen, die mit der Warmwasserzirkulati- dem Solarspeicher in Ver- on kontrollieren - o.k. bindung stehen, ebenso überprüfen Kollektorkreispumpe läuft nein nachts? Reglerfunktion prüfen Handbetrieb aktiv? Reinigen bzw. austauschen Die Schwerkraftzirkulati- nein Röhrenkollektorfunktion...
-
Seite 22: Zubehör
Solarregler RR200 Zubehör Temperatursensoren Unser Angebot umfasst Hochtemperatursensoren, Flachanlegesensoren, Außentemperatur- sensoren, Raumtemperatursensoren und Rohranlegesensoren auch als Komplettsensoren mit Tauchhülse. Bestellinformationen finden Sie in unserem Katalog und auf unserer Webseite. Überspannungsschutz Der Überspannungsschutz SP10 sollte grundsätzlich zum Schutz der empfindlichen Tem- peratursensoren im oder am Kollektor gegen fremdinduzierte Überspannungen (ortsnahe... - Seite 23 Solarregler RR200 DL2 Datalogger Mit diesem Zusatzmodul lassen sich größere Datenmengen (z. B. Mess- und Bilanzwerte der Solaranlage) über längere Zeiträume aufzeichnen. Der DL2 kann über sein integriertes Web-Interface mit einem Standard-Internet-Browser konfiguriert und ausgelesen werden. Zur Übertragung der aufgezeichneten Daten aus dem internen Speicher des DL2 auf einen PC kann auch eine SD-Karte benutzt werden.
-
Seite 24: Impressum
Gewähr für die Vollständigkeit aller in dieser Anleitung ver- außerhalb des Urheberrechts bedarf der Zustimmung der öffentlichten Zeichnungen und Texte aus, sie haben lediglich Firma REM GmbH. Dies gilt insbesondere für Vervielfälti- Beispielcharakter. Werden darin vermittelte Inhalte benutzt gungen / Kopien, Übersetzungen, Mikroverfilmungen und die oder angewendet, so geschieht dies ausdrücklich auf das...
