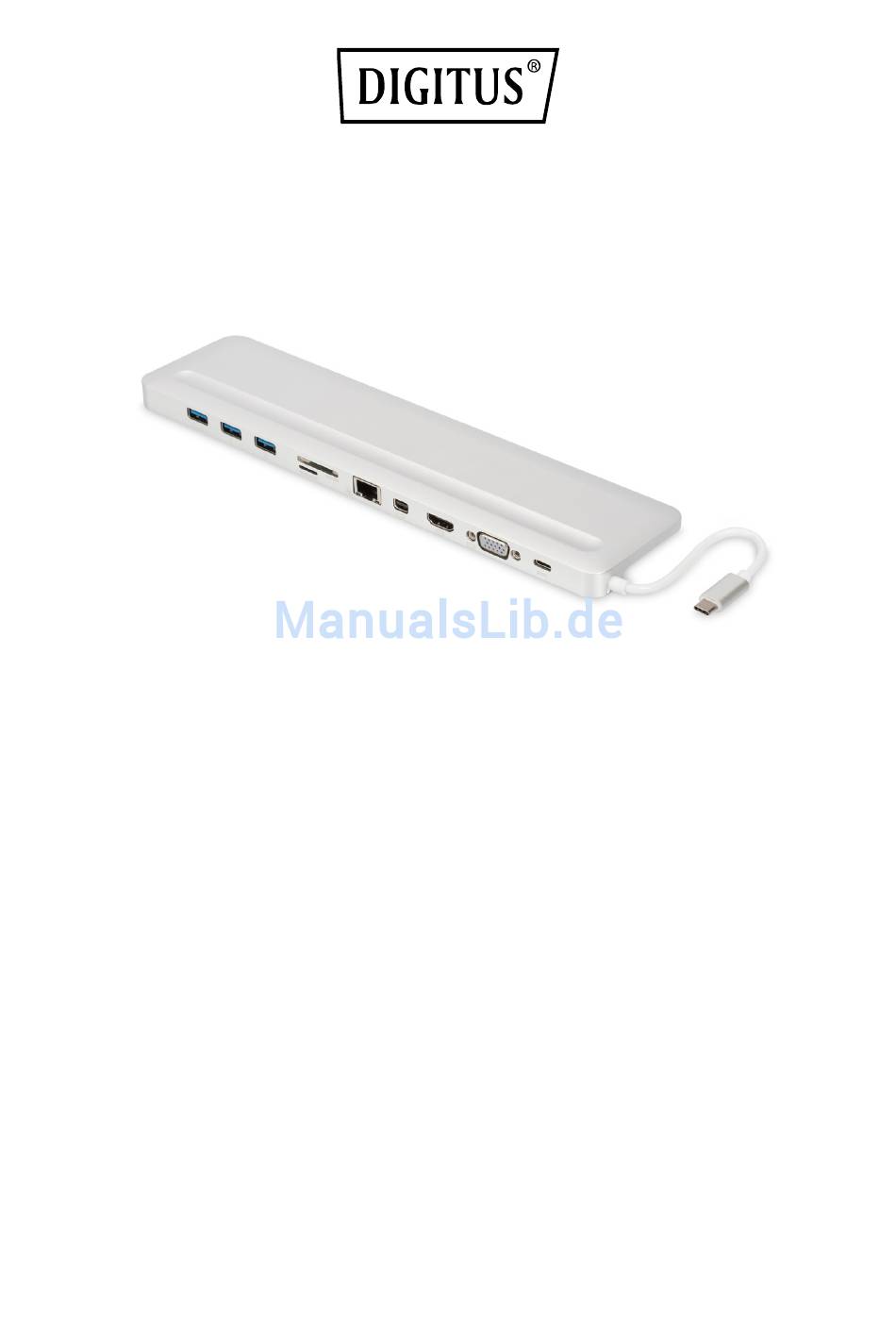

Digitus DA-70860 Benutzerhandbuch
12" Universal Notebook-Dockingstation
für USB Type-C™
Benutzerhandbuch
DA-70860 (silber) DA-70862 (grau)

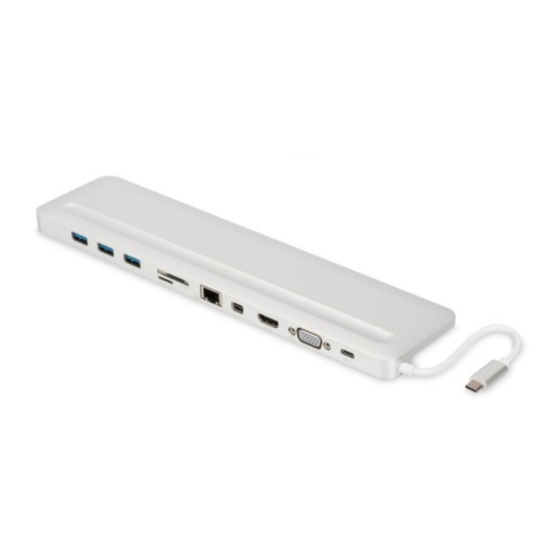

Die voll funktionsfähige und präzise passende Notebook-Dockingstation von DIGITUS
bietet alles, was man für die Einrichtung einer umfassend ausgerüsteten
Arbeitsstation benötigt. Sie bietet drei Video-Schnittstellen (HDMI, MiniDP, VGA), an
denen gleichzeitig zwei Monitore betrieben werden können. Dadurch wird die
bestmögliche unterstützte Auflösung erreicht: Brillantes UHD (4K2K/30 Hz).
Zusätzlich stehen drei Anschlüsse vom Typ USB 3.0 zur Verfügung, wobei ein
Anschluss (5V/1,5A) ebenfalls zum Aufladen von Mobiltelefonen dient. Die
USB-Schnittstellen werden durch einen Anschluss vom Typ USB-C mit
Stromversorgungsfunktionalität (PD) ergänzt. Es wurden auch zwei Kartenleser
integriert (MicroSD, SDHC, SDXC/MMC). Ihr Notebook kann auch mit einem Kabel
über den Gigabit Ethernet-Anschluss mit Ihrem Netzwerk verbunden werden. Wir
runden alles mit einem Stereo-Audioanschluss ab. Erweitern Sie Ihr 12-Zoll-Notebook
mit 11 zusätzlichen Anschlüssen über einen einzelnen Anschluss vom Typ USB-C - mit
der multifunktionalen 12-Zoll-Notebook-Dockingstation von Digitus.
1
Verwandte Anleitungen für Digitus DA-70860
Inhaltszusammenfassung für Digitus DA-70860
- Seite 1 USB Type-C™ Benutzerhandbuch DA-70860 (silber) DA-70862 (grau) Die voll funktionsfähige und präzise passende Notebook-Dockingstation von DIGITUS bietet alles, was man für die Einrichtung einer umfassend ausgerüsteten Arbeitsstation benötigt. Sie bietet drei Video-Schnittstellen (HDMI, MiniDP, VGA), an denen gleichzeitig zwei Monitore betrieben werden können. Dadurch wird die bestmögliche unterstützte Auflösung erreicht: Brillantes UHD (4K2K/30 Hz).
- Seite 2 1.0 EINFÜHRUNG Diese Dockingstation vom Typ USB-C ermöglicht mit ihren vielfachen Anschlüssen die Verbindung einer ganzen Reihe von PCs mit Bildschirmen oder Geräten über Anschlüsse der Typen Mini DisplayPort, HDMI, VGA und USB3.0 und ermöglicht ebenfalls über den Gigabit-Ethernet-Anschluss die Verbindung des als Basisstation dienenden PCs mit einem schnellen Netzwerk.
-
Seite 3: Technische Daten
3.0 TECHNISCHE DATEN Ein-/Ausgangsanschlüsse Eingang USB-C-Stecker x1 Ausgang HDMI-Buchse x1 Mini-DP-Buchse x1 VGA-Buchse x1 USB-C-Buchse x1 USB 3.0-Buchse x3 RJ45 x1 Stereo x1 SD-Kartensteckplatz x1 microSD-Kartensteckplatz x1 USB-C Buchse zum Aufladen x1 Betriebsumgebung Betriebstemperatur 0 °C bis +45 °C Betriebsluftfeuchtigkeit 10% bis 90% RH (keine Kondensation) Lagertemperatur -10°C bis +70°C... - Seite 4 5.0 INBETRIEBNAHME 1) Verbinden Sie den steckerseitigen Anschluss dieses Produkts vom USB Typ C mit dem Macbook. 2) Verbinden Sie die drei USB3.0-Anschlüsse mit drei USB-Geräten 3) Schließen Sie ein Kabel des Typs Mini DisplayPort zwischen dem Anschluss für Mini DisplayPort der Dockingstation und dem Anschluss für Mini DisplayPort (am Apple Air Book) an 4) Verbinden Sie den HDMI-Anschluss über ein HDMI-Kabel mit einem HD-Display 5) Verbinden Sie den VGA-Anschluss über ein VGA-Kabel mit einem HD-Display...
- Seite 5 6.0 ANSCHLUSSBESCHREIBUNG Ladevorgang Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Germany...
