Thema:
ISO-Kabel Anschlüsse

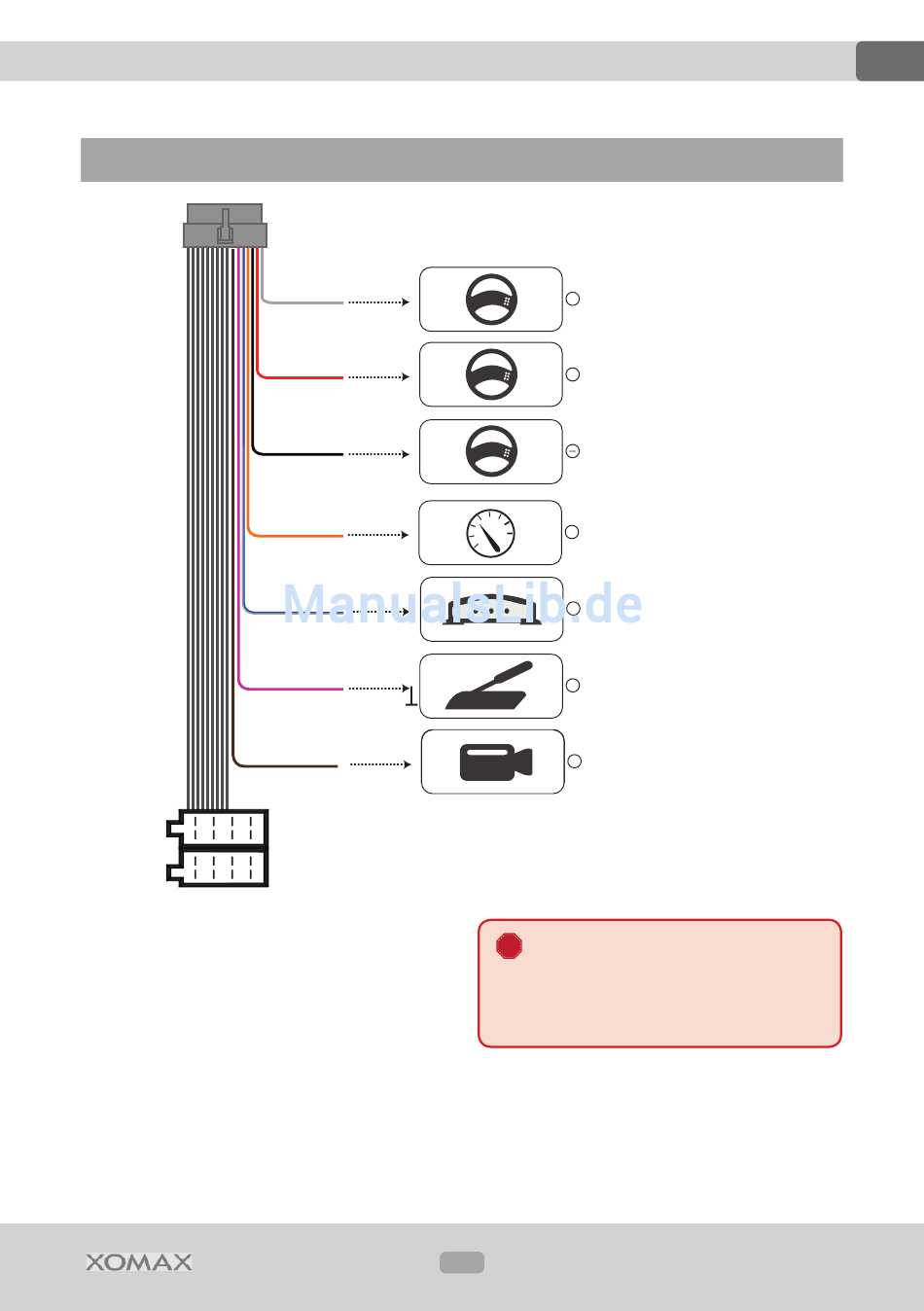

ISO-Kabel Anschlüsse
B
A
Anschlussstecker
Mit diesem Stecker wird das ISO-Kabel
an das Autoradio angeschlossen.
ISO-Buchse
Die ISO-Buchse dient dem vereinfachten
Anschluss des Autoradios an Ihr
Fahrzeug. Vorausgesetzt, das Fahrzeug
hat einen genormten ISO-Anschluss mit
passender Belegung.
Anschlussstecker
weiss
rot
schwarz
orange
blau/weiss
pink
braun
ISO-Buchse
Lenkradfernbedienung
+
Steuerung (Key 1)
Lenkradfernbedienung
+
Steuerung (Key 2)
Lenkradfernbedienung
Masse
Beleuchtung
+
Tachobeleuchtung
Verstärker
+
Ansteuerung
Handbremse
-
Masse
Rückfahrkamera
+
Ansteuerung
!
Wir empfehlen, die Installation
von einer fachkundigen Person
oder einer Fachwerkstatt durch-
führen zu lassen.
18
DE
X M - 2 V R S U 7 3 2 B T
