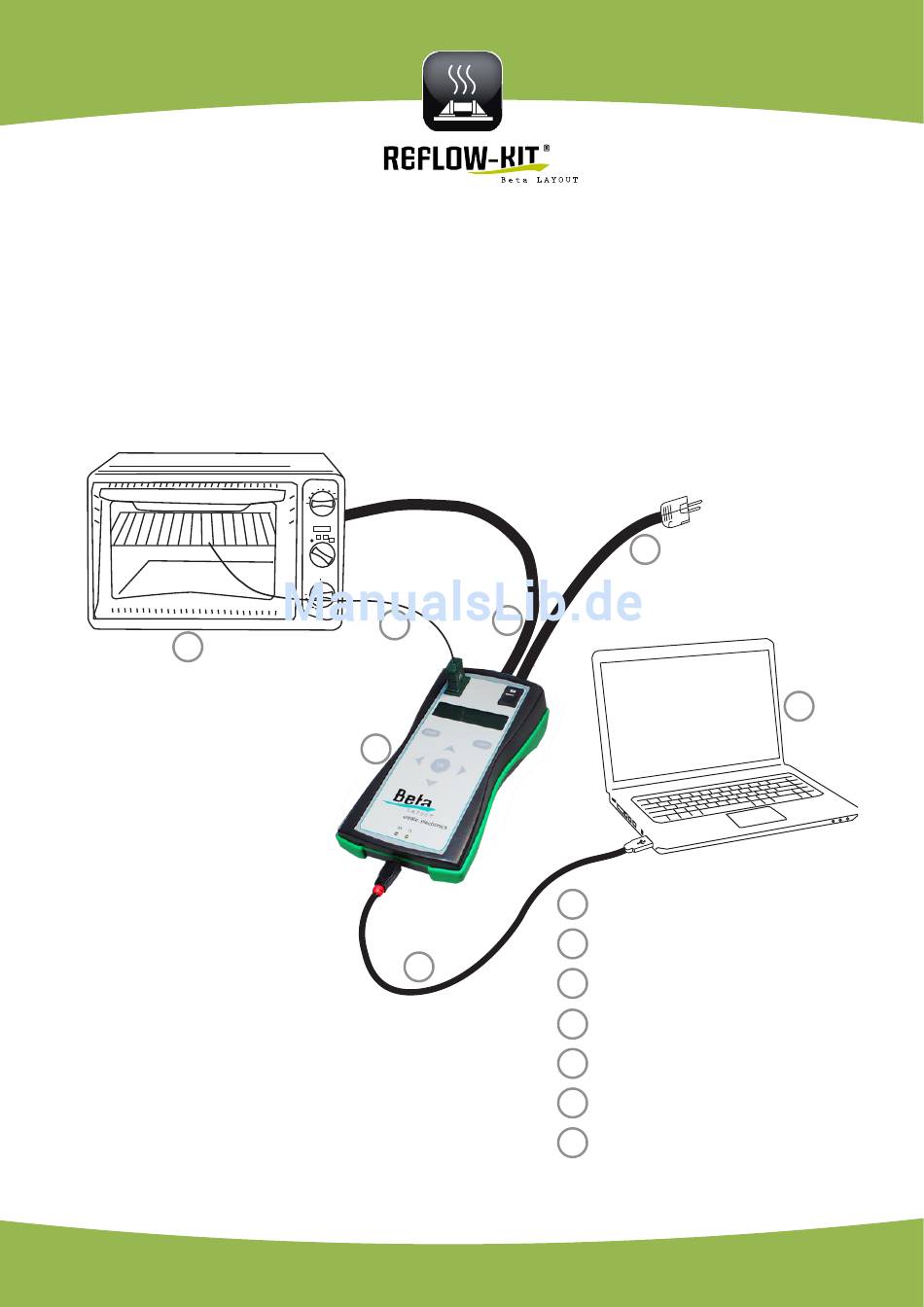

14 Verbindung Reflow-Controller zu Reflow Ofen und PC
Der Reflow-Controller (A) ist über einen Meßfühler (C) mit dem zu steuernden Reflow-
Ofen (B) und optional über ein USB-Kabel (D) mit dem optionalen PC (E) verbunden. Die
Stromzufuhr an der Vorderseite erfolgt über das Netzkabel (F). Der Ofen wird über das
Adapterkabel (G) angeschlossen.
B
G
C
A
D
Bedienungsanleitung
Reflow-Controller
F
A
Reflow-Controller
B
Reflow-Ofen
C
Meßfühler
D
optionales USB-Kabel
PC (optional)
E
Netzkabel
F
Adapterkabel
G
E
Seite 40 von 40
