Betriebsanleitung
7. Verriegelung des Strahlers
7.1. Gaïa

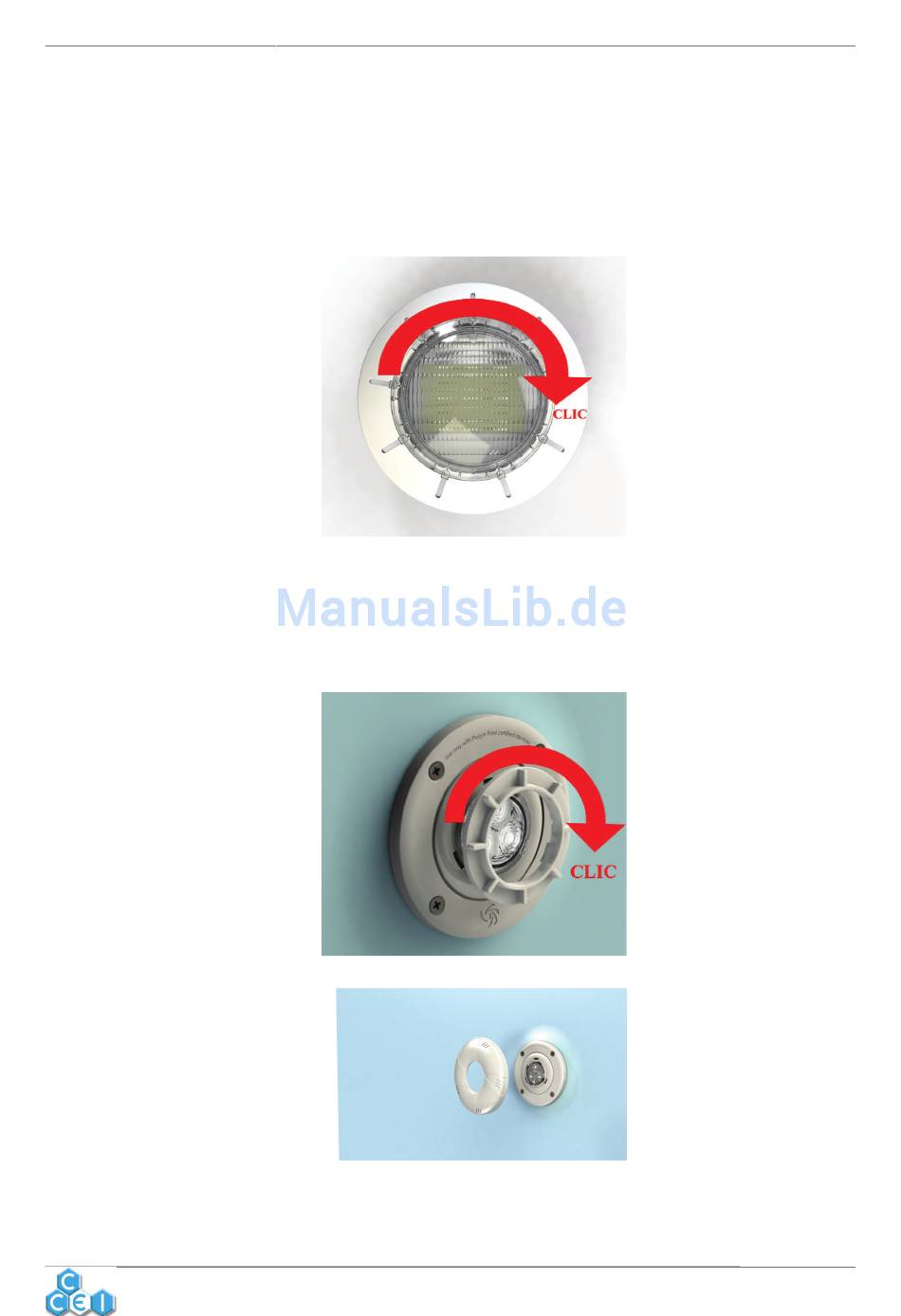

Die Verriegelung des Strahlers Gaïa erfolgt über ein Bajonettsystem. Zum Verriegeln muss es im
Uhrzeigersinn gedreht werden (siehe Abbildung unten).
7.2. Mini Brio
Die Verriegelung des Strahlers Mini Brio erfolgt über ein Bajonettsystem. Zum Verriegelung ist
es mithilfe des mit Blende und Adapter mitgelieferten Schlüssels (Art.-Nr. des Zubehörsatzes =
PF10R14J/W) im Uhrzeigersinn zu drehen (siehe Abbildung unten).
Anschließend das Zierelement aufsetzen. Es wird an den Flansch der Installationsbuchse geclipt.
Brio-Nische
v1.0DE
www.ccei.fr
14
