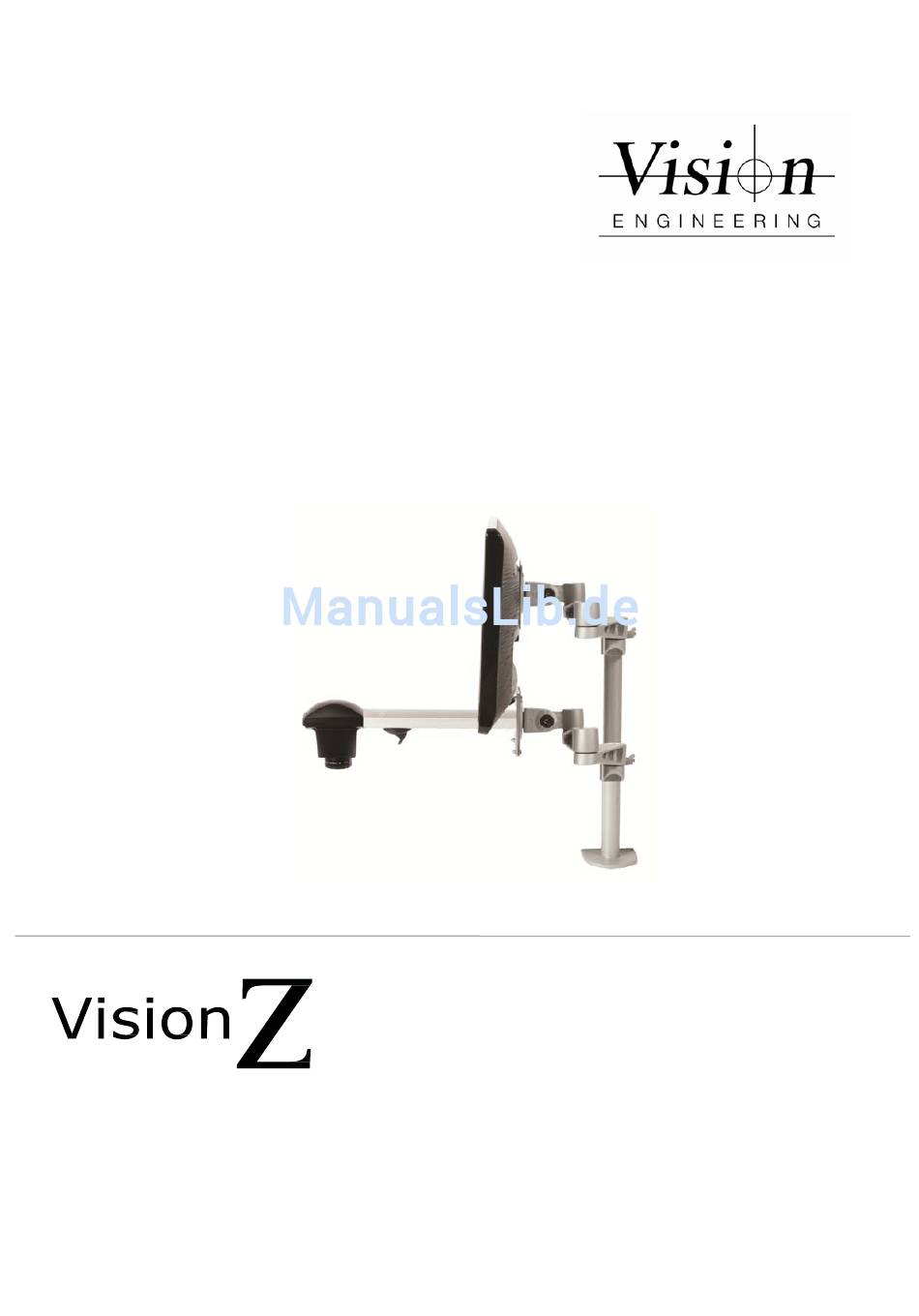

- Seite 1 Benutzerhandbuch VisionZ2, Ausführung Struktura und OEM ...
-
Seite 2: Inhaltsverzeichnis
Inhalt ............................ 3 Packungsinhalt ............................ 4 Inbetriebnahme ............................ 4 Struktura .............................. 4 .......................... 4 Kabelanschlüsse ........................ 4 VisionZ2 Seitenansicht ...................... 5 VisionZ2 Ansicht Unterseite ............................ 5 Erdungskabel ............................ 5 Beleuchtung ............................ 6 Fußschalter ........................... 7 Bedienelemente .......................... 7 Ein-/Ausschalter ....................... 7 Bildaufnahme und Speicherung ........................... 7 ... -
Seite 3: Packungsinhalt
Packungsinhalt VisionZ2-Struktura VisionZ2-Kamera VESA Ständer mit 2 Aufnahmearmen Netzkabel HDMI/DVI-Kabel Bedienungsanleitung Erdungskabel USB-Stick VisionZ2-OEM VisionZ2-Kamera Netzkabel HDMI/DVI-Kabel Bedienungsanleitung Erdungskabel USB-Stick Optional Externe Bedientastatur Fußschalter ... -
Seite 4: Inbetriebnahme
Inbetriebnahme Struktura Das System VisionZ2 wird geliefert mit eimem VESA Säulenständer mit 2 Aufnahmearmen. Die Säule verfügt über eine Tischklemme, die Kamera wird mittels M4 Schrauben am Säulenarm befestigt. Kompatibel mit VESA Standard 75 x 75 mm und 100 x 100 mm. Am zweiten Arm des Ständers kann ein VESA kompatibler Monitor (Option) befestigt werden. -
Seite 5: Visionz2 Ansicht Unterseite
VisionZ2 Ansicht Unterseite USB Port für USB-Stick HDMI Anschluss für Monitor / TV Anschluss für externe Stromversorgung Bedienkonsole (Option) Anschluss für Fußschalter (Option) Erdungskabel Um das Gehäuse von Visionz2 zu erden ist das mitgelieferte Kabel mit einer der beiden Schrauben an der HDMI- Buchse zu verbinden. -
Seite 6: Fußschalter
Fußschalter Für VisionZ2 OEM / Struktura ist ein Fußschalter erhältlich, der die Steuerung der Zoomfunktionen erlaubt. Das linke Pedal vergrößert, das rechte verkleinert die Ansicht. Diese Funktion ist besonders beim Freihandeinsatz der Zoomfunktion hilfreich. Zur Aktivierung des Fußschalters einfach den Stecker in die Buchse für den Fußschalter auf der Geräte-Unterseite einstecken. -
Seite 7: Bedienelemente
Zoom – Übersicht Bedienelemente Fadenkreuz Ein/Aus Zoom + Bildaufnahme Helligkeit Ein-/Ausschalter Zum Einschalten des Geräts den Ein-/Ausschalter drücken. Nach einigen Sekunden erscheint das Kamerabild am Monitor. Sollte es nicht zu sehen sein, wechseln Sie mithilfe der Fernbedienung oder dem Bedienfeld Ihres Monitors zum entsprechenden DVI oder HDMI Eingang für das VisionZ-Gerät. -
Seite 8: Hauptmenü (Zur Veränderung Der Werkseinstellung)
Hauptmenü (zur Veränderung der Werkseinstellung) • Um in das Hauptmenu zu gelangen, ist die Taste “Übersicht” 3 Sekunden zu drücken • Das Menu erscheint auf dem Bildschirm mit Hinweisen auf die Navigation • Zum Ausstieg aus dem Hauptmenu kann jeder Zeit die Taste “Übersicht” gedrückt werden Folgende Optionen stellt das Hauptmenu zur Verfügung: Sound: On/Off (Ton: Ein/Aus) Schaltet den Hinweis/Bestätigungs- Ton ein oder aus. - Seite 9 Cam WDR: Off / WD / VE (Cam WDR: Ein/WD/VE) Die Wide Dynamic Range (WDR)- Modus ist eine Funktion zum Teilen eines Bildes in mehrere Blöcke. Es werden damit Korrekturen vorgenommen bei Bilder mit großen Unterschieden der Helligkeits- und Kontrast- Intensität in den verschiedenen Bildsequenzen.
-
Seite 10: Externe Bedientastatur
Externe Bedientastatur Wenn die externe Bedientastatur eingesetzt wird können die Tasten für Zoom Up und Down genützt werden, anstelle der Tasten Up und Down an der Front des Kameragehäuses. Die Taste Fokus an der externen Tastatur wird benützt anstelle der Taste Bildaufnahme an der Front des Kameragehäuses, die Bildaufnahme-Taste wird benutzt zum Ausstieg aus dem Menu. -
Seite 11: Technische Daten
Technische Daten Abmessungen: OEM Version B x T x H: 8 x 40 x 11 cm Struktura Version B x T x H: 15 x 80 x 70 cm Leistungsaufnahme: 8 Watt Gewicht (OEM Version) 1,1 kg Vergrößerung: Objektiv 3 Dioptrien 1,3x - 71x (24” Monitor) Objektiv 4 Dioptrien 1,8x - 98x (24”... -
Seite 12: Garantie
Tag der Rechnungsstellung an den Käufer. Sollte während der Garantiezeit ein Fehler auftreten, wird dieser nach freier Wahl von Vision Engineering im Herstellwerk oder an einem anderen geeigneten Ort beseitigt. Vision Engineering behält sich das Recht vor den Kaufpreis zurück zu erstatten, wenn eine Ersatzlieferung nicht möglich oder eine Reparatur auf kommerzieller Basis in angemessener Zeit nicht durchführbar... - Seite 13 Page 13 Disclaimer – Vision Engineering Ltd. has a policy of continuous development and reserves the right to change or update, without notice, the design, materials or specification of any products, the information contained within this brochure/datasheet and to discontinue production or distribution of any of the products described.
