DigiLED IR CA
WU-ST-005-DigiLED-IR-CA (Best.-Nr.: 186154)
c) Zum Ausbau der Systemleistung über 120 W stehen
Slave-Platinen zur zusätzlichen Leistungseinspeisung zur
Verfügung.
Spannungsversorgung durch den ersten Konverter
Konverter LEDLine EDX
LEDLine EDXe 110
( Best .-Nr.: 186055)
LEDLine EDXe 120
( Best .-Nr.: 186129)
LEDLine EDXe 130
( Best .-Nr.: 186058)
LEDLine EDXe 170
( Best .-Nr.: 186103 – Einbau)
( Best .-Nr.: 186104 – Unabhängig)
( Best .-Nr.: 186105 – IP67)
LEDLine EDXe 1130
(Best.-Nr.: 186131 – Einbau)
(Best.-Nr.: 186132 – Unabhängig)
(Best.-Nr.: 186133 – IP67)
DigiLED Steuergerät
DigiLED Manuell CA
(Best.-Nr.: 186136)
DigiLED DALI CA
(Best.-Nr.: 186138)
-
24V
+
DigiLED Push CA
+
(Best.-Nr.: 186144)
R
G
DigiLED DMX CA
B
(Best.-Nr.: 186153) W
-
(Die Anschlüsse variieren
je nach Steuergerät)
Systemerweiterung durch eine
High Power Slave-Platine mit
zusätzlichem Konverter
Konverter LEDLine EDX
LEDLine EDXe 110
( Best .-Nr.: 186055)
LEDLine EDXe 120
( Best .-Nr.: 186129)
LEDLine EDXe 130
( Best .-Nr.: 186058)
LEDLine EDXe 170
( Best .-Nr.: 186103 – Einbau)
( Best .-Nr.: 186104 – Unabhängig)
( Best .-Nr.: 186105 – IP67)
LEDLine EDXe 1130
(Best.-Nr.: 186131 – Einbau)
(Best.-Nr.: 186132 – Unabhängig)
(Best.-Nr.: 186133 – IP67)

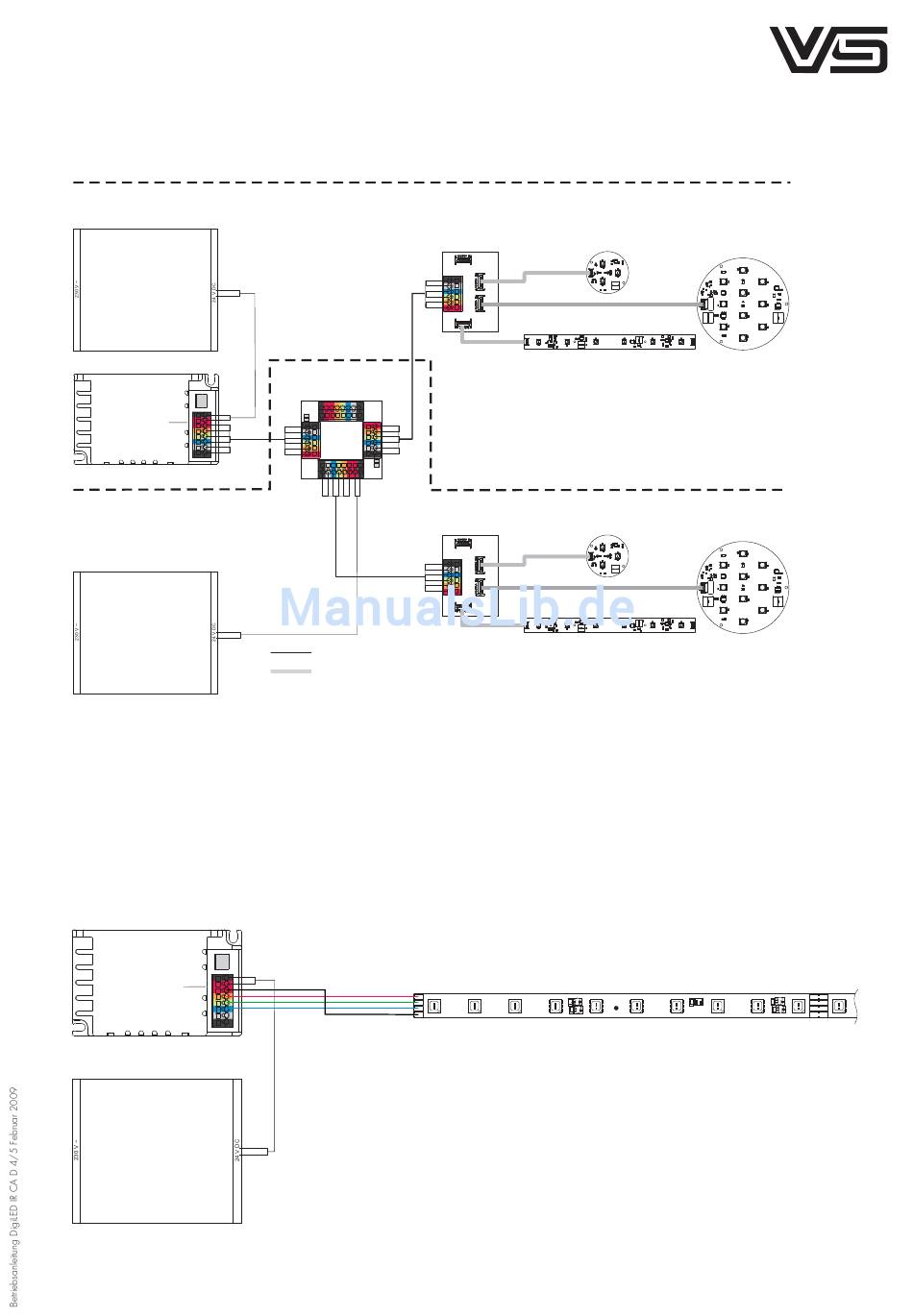

5.2.2 Anschluss von Low Power-Modulen

Low Power 24 V RGB CA LED-Einbaumodule mit 4 Anschluss-
elementen (+RGB) können unter Beachtung der zulässigen
Leistung direkt mit den Polen 3 (+), 4 (roter Kanal),
5 (güner Kanal) und 6 (blauer Kanal) mit dem DigiLED IR CA
verbunden werden.
Dabei ist entsprechend der Tabelle 4.2 die Polarität zu
beachten.
DigiLED Steuergerät
DigiLED Manuell CA
(Best.-Nr.: 186136)
DigiLED DALI CA
(Best.-Nr.: 186138)
-
24V
+
DigiLED Push CA
+
(Best.-Nr.: 186144)
R
G
DigiLED DMX CA
B
(Best.-Nr.: 186153)
W
-
(Die Anschlüsse variieren
je nach Steuergerät)
Konverter LEDLine EDX
LEDLine EDXe 110
( Best .-Nr.: 186055)
LEDLine EDXe 120
( Best .-Nr.: 186129)
LEDLine EDXe 130
( Best .-Nr.: 186058)
LEDLine EDXe 170
( Best .-Nr.: 186103 – Einbau)
( Best .-Nr.: 186104 – Unabhängig)
( Best .-Nr.: 186105 – IP67)
LEDLine EDXe 1130
(Best.-Nr.: 186131 – Einbau)
(Best.-Nr.: 186132 – Unabhängig)
(Best.-Nr.: 186133 – IP67)
Vossloh-Schwabe Deutschland GmbH
Hohe Steinert 8 · D - 58509 Lüdenscheid · Telefon: +49 (0) 23 51/101- 0 · Fax: +49 (0) 23 51/101- 217 + - 384 · www.vossloh-schwabe.com
High Power Verteiler
Best.-Nr. 186141
-
W
B
G
R
+
High Power
Slave Platine
Best.-Nr. 186140
Slave 1
Slave 2
High Power Verteiler
Best.-Nr. 186141
-
W
B
G
R
+
Handelsübliche Steuerleitung z. B. LIYY
High Power PCB-PCB-Verbinder
Best.-Nr. 535898 (20 mm)
Best.-Nr. 535899 (100 mm)
LEDLine Flex SMD RGB CA
Funktionsbeschreibung und Klemmenbelegung der Slave-Platine
sind dem entsprechenden Datenblatt auf
www.vs-optoelectronic.com zu entnehmen.
RGB Triple
RGB Line
RGB Triple
RGB Line
Die max. Anzahl der angeschlossenen LowPower LED-Einbau-
module ist durch die Leistung des verwendeten Konverters und
durch die maximale Strombelastbarkeit der Pole 4, 5 und 6 (in
Summe 90 W) gemäß Tabelle 4.2 limitiert. Leistungs- und
Stromaufnahme der verwendeten LED-Einbaumodule sind der
Internetseite www.vs-optoelectronic.com zu entnehmen.
Die maximale Leistung, die von einem DigiLED IR CA verarbeitet
werden kann, beträgt 90 W.
tc
RGB Flood
RGB Flood
