DigiLED IR CA
WU-ST-005-DigiLED-IR-CA (Best.-Nr.: 186154)
2.2.4 Taste 6 (Ein/Aus und Speichern)
Die Taste 6 belegt die Funktionen "Einschalten" und
"Ausschalten" der angeschlossenen LED-Module sowie das
Speichern der aktuellen Einstellung.
a) < 1 s: Ein- und Ausschalten
Beim Einschalten wird der gespeicherte Farbwert (nach b)
abgerufen.
b) > 3 s:
Durch das Betätigen (> 3 Sek.) der Taste 6 kann ein
individueller Farbwert (aus Programmverlauf oder manueller
Einstellung mit den Tasten 1, 3 und 5) gespeichert werden.
Die Speicherung wird durch ein kurzes Blinken angezeigt.
3

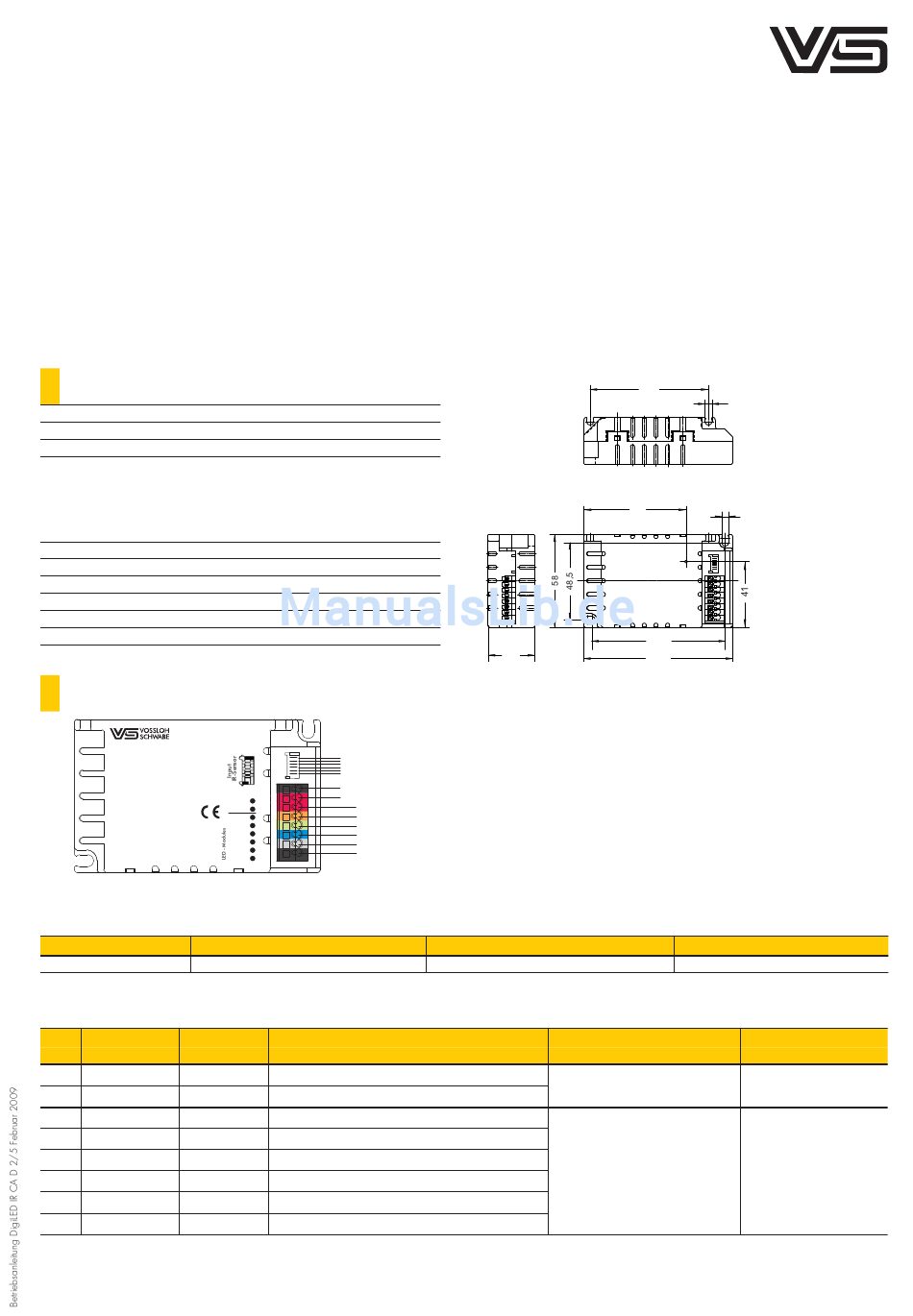

Technische Daten

Betriebsspannung 23 bis 25 V DC
Stromaufnahme max. 5,0 A ± 5%
Absicherung Feinsicherung T5A 250 V
Anschluss 6-poliger Systemstecker zum Anschluss der
IR-Sensorplatine (siehe Tabelle 4.1)
8-polige Steckklemme für Betriebsspannung
und LED-Einbaumodule des 24 V CA-
Systems (siehe Tabelle 4.2)
Umgebungstemperatur –20 bis +45 °C
tc-Punkt max. 55 °C
Schutzgrad IP 20
Gehäuse Kunststoff, PC weiß
Abmessungen (LxBxH) 95 x 60 x 30 mm
Gewicht 72 g
4
Klemmbelegung
Digital LED
EN 61347-1
Controller
EN 61347-2-11
EN 61347-2-13
EN 62384
EN 55015
DigiLED Wireless IR
Type WU-ST-005-DigiLED-IR CA
Ref.-No. 186154
Made in EU
PRI
23 - 25 VDC
SEC = PRI
Channel: max. 4 x 1,25A
Common/Ground: max. 5A
ta = - 20 to 45°C
4.1 Steckklemme
Funktion
Externer Taster Anschluss der IR-Sensorplatine
4.2 Klemmleiste 24 V und Modulanschluss
Farbcodierung Max. Strom- Funktion
Pol
tragfähigkeit
•
1 Schwarz 5 A
•
2 Rot 5 A
•
3 Rot 5 A
•
4 Orange 1,25 A
•
5 Grün 1,25 A
6 • Blau 1,25 A
7 • Grau 1,25 A
8 • Schwarz 5 A
Vossloh-Schwabe Deutschland GmbH
Hohe Steinert 8 · D - 58509 Lüdenscheid · Telefon: +49 (0) 23 51/101- 0 · Fax: +49 (0) 23 51/101- 217 + - 384 · www.vossloh-schwabe.com
IR-Sensor
24 V DC
-
Supply
+ module
+
Voltage
red
+
Com.
green
-
Red
-
Green blue
-
Blue
white
-
White – module
-
Ground
Versorgungsleitung optionaler 24 V-Konverter (GND)
Versorgungsleitung optionaler 24 V-Konverter (+24 V) Versorgungsleitung (0,5 –1,5 mm²)
Versorgungsleitung für LED-Einbaumodule (+24 V)
PWM-Signalleitung für Kanal 1/Rot
PWM-Signalleitung für Kanal 2/Grün
PWM-Signalleitung für Kanal 3/Blau
PWM-Signalleitung für Kanal 4/Weiß
Versorgungsleitung für LED-Einbaumodule (GND)
29
Empfohlene Leitung
6-poliges Flachbandkabel
Leitung
Handelsübliche 2-adrige
High Power Feed-in-Kabel
(Best.-Nr. 535900)
oder
Handelsübliche 6-adrige Leitung
(z. B.: LIYY 6X0,75 mm²)
74
4,5
4,5
64
tc
83,5
93
Produkt
IR-Sensorplatine
Anschluss
24 V DC Konverter
LED-Einbaumodule oder
Modulgruppe für 24 V
CA-System
oder
Verteiler- oder Slave-
platine für 24 V
CA-System
