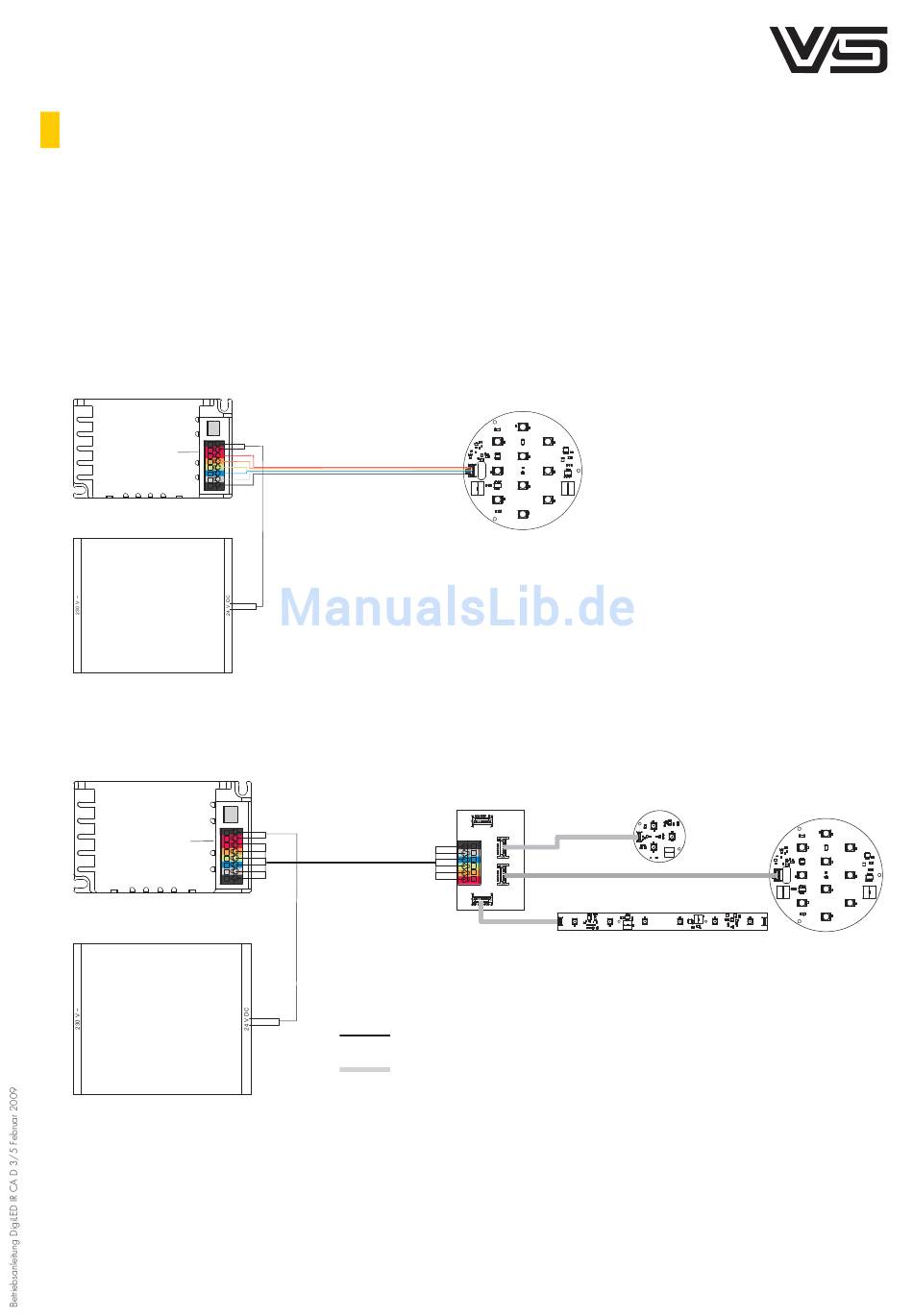

Anschlussschema des DigiLED IR CA
5.1 Eingang
• Spannungsversorgung: Das DigiLED IR CA wird über
die Klemmen 1 und 2 mit 24 V DC versorgt.
5.2 Ausgang
5.2.1 Anschluss von High Power 24 V RGB(W)
LED-Einbaumodulen
a) Zum Anschluss von einem HighPower 24 V RGB(W)
LED-Einbaumodul ist das "Feed-in"-Kabel (Best.-Nr. 535900)
über eine direkte Verbindung mit den Klemmen (3–8)
des DigiLED IR CA zu verwenden.
DigiLED Steuergerät
DigiLED Manuell CA
(Best.-Nr.: 186136)
DigiLED DALI CA
(Best.-Nr.: 186138)
-
24V
+
DigiLED Push CA
+
(Best.-Nr.: 186144)
R
G
DigiLED DMX CA
B
(Best.-Nr.: 186153) W
-
(Die Anschlüsse variieren
je nach Steuergerät)
Konverter LEDLine EDX
LEDLine EDXe 110
( Best .-Nr.: 186055)
LEDLine EDXe 120
( Best .-Nr.: 186129)
LEDLine EDXe 130
( Best .-Nr.: 186058)
LEDLine EDXe 170
( Best .-Nr.: 186103 – Einbau)
( Best .-Nr.: 186104 – Unabhängig)
( Best .-Nr.: 186105 – IP67)
LEDLine EDXe 1130
(Best.-Nr.: 186131 – Einbau)
(Best.-Nr.: 186132 – Unabhängig)
(Best.-Nr.: 186133 – IP67)
b) Zum Anschluss von mehreren High Power 24 V RGB(W)
LED-Einbaumodulen ist die Verteilerplatine (Best.-Nr. 186141)
über eine handelsübliche 6-adrige Leitung (z. B. LIYY
6X0,75 mm²) mit dem DigiLED IR CA zu verbinden.
DigiLED Steuergerät
DigiLED Manuell CA
(Best.-Nr.: 186136)
DigiLED DALI CA
(Best.-Nr.: 186138)
-
24V
+
DigiLED Push CA
+
(Best.-Nr.: 186144)
R
G
DigiLED DMX CA
B
(Best.-Nr.: 186153)
W
-
(Die Anschlüsse variieren
je nach Steuergerät)
Konverter LEDLine EDX
LEDLine EDXe 110
( Best .-Nr.: 186055)
LEDLine EDXe 120
( Best .-Nr.: 186129)
LEDLine EDXe 130
( Best .-Nr.: 186058)
LEDLine EDXe 170
( Best .-Nr.: 186103 – Einbau)
( Best .-Nr.: 186104 – Unabhängig)
( Best .-Nr.: 186105 – IP67)
LEDLine EDXe 1130
(Best.-Nr.: 186131 – Einbau)
(Best.-Nr.: 186132 – Unabhängig)
(Best.-Nr.: 186133 – IP67)
Die max. Anzahl der angeschlossenen LED-Einbaumodule ist
durch die Leistung des verwendeten Konverters und durch die
maximale Strombelastbarkeit der Ausgänge gemäß Tabelle 4.2
limitiert. Leistungs- und Stromaufnahme der verwendeten LED-
Einbaumodule sowie die Daten der Verbindungskabel und der
Verteilerplatine sind den entsprechenden Datenblättern auf
www.vs-optoelectronic.com zu entnehmen.
Vossloh-Schwabe Deutschland GmbH
Hohe Steinert 8 · D - 58509 Lüdenscheid · Telefon: +49 (0) 23 51/101- 0 · Fax: +49 (0) 23 51/101- 217 + - 384 · www.vossloh-schwabe.com
High Power Feed in
Best.-Nr. 535900
Handelsübliche Steuerleitungen:
z. B. LIYY
High Power PCB-PCB-Verbinder
Best.-Nr. 535898 (20mm)
Best.-Nr. 535899 (100mm)
Dabei ist entsprechend der Tabelle 4.2 die Polarität
(Farbcodierung) zu beachten.
RGB Flood
Dabei ist entsprechend der Tabelle 4.2 die Polarität
(Farbcodierung) zu beachten. Die LED-Einbaumodule werden
mit den Flachbandsystemkabeln (Best.-Nr. 535898 oder
535899) an die Verteilerplatine angeschlossen.
Verteilerplatine
High Power Distributor
Best.-Nr. 186141
-
W
B
G
R
+
RGB Line
Die maximale Leistung, die vom DigiLED IR CA verarbeitet
werden kann, beträgt 120 W.
RGB Triple
RGB Flood
