Einleitung
1.1 Produktbeschreibung
Das DigiLED IR CA dient zur individuellen oder vorprogrammier-
ten Farb- und Helligkeitssteuerung von LED-Modulen im 24 V CA
LED-Einbausystem. Die Steuerung erfolgt "manuell" über eine
Infrarotfernbedienung mit 6 Tasten.
Das Systemsteuergerät DigiLED IR CA ist Teil des 24 V CA
LED-Einbausystems und dient zur Licht- und Farbsteuerung von
High- und/oder Low Power RGB(W) LED-Modulen, die nach
dem "Common Anode (CA)" Prinzip ausgelegt sind.
Im Lieferumfang sind enthalten:
1 x WU-ST-005-DigiLED-IR CA
1 x IR-Sensor-Platine mit ca. 30 cm Anschlussleitung
1 x IR-Fernbedienung
2
Funktionsbeschreibung
2.1 Funktionen
Das DigiLED IR CA erzeugt 4 PWM-Steuersignale zur
Farbsteuerung von LED-Modulen im 24 V CA LED-Einbausystem.
Die 4 PWM-Signale werden über die Fernbedienung und vor-
programmierte Programmsequenzen angesteuert.
Folgende Funktionen sind am DigiLED IR CA einstellbar:
• Unabhängige Steuerung der Helligkeit der Einzelkanäle
(RGBW)
• Abrufen und Speichern eines individuellen Farbwertes
• Vier verschiedene Farbverläufe (zufälliger Farbwechsel,
zwei weiche RGB-Farbverläufe, RGBW-Verlauf)
Bei Unterbrechung und Wiederkehr der Versorgungsspannung
startet das DigiLED IR CA mit der zuletzt eingestellten Funktion
(Farbdurchlauf oder eingestellter Farbwert).
2.2 Beschreibung der Bedienelemente
Mit Hilfe der 6 Tasten an der Infrarotfernbedienung werden
folgende Funktionen ermöglicht:
2.2.1 Tasten 1, 3 und 5 (unabhängige Steuerung
der Helligkeit der Einzelkanäle RGB)
Mit den Tasten 1, 3 und 5 kann die Lichtintensität der ent-
sprechenden Farbkanäle (1=Rot, 3=Grün, 5=Blau) eingestellt
werden. Durch Drücken des jeweiligen Tasters wird die
Helligkeit erhöht. Die Zeitdauer des Tastendrucks bestimmt das
Helligkeitsniveau. Nach dem Loslassen bleibt der erreichte
Helligkeitswert bestehen bis die Taste erneut betätigt wird.
Hierbei kehrt sich die Regelung des Helligkeitsniveaus um.
Dieser Richtungswechsel wiederholt sich bei jedem Betätigen
der Tasten. Die Verringerung der Helligkeit wird durch
einmaliges kurzes Blinken der angeschlossenen LED-Einbau-
module angezeigt. Bei Erreichen eines Endwertes (min. oder
max. Helligkeitswert) blinkt das angeschlossene Modul.
Vossloh-Schwabe Deutschland GmbH
Hohe Steinert 8 · D - 58509 Lüdenscheid · Telefon: +49 (0) 23 51/101- 0 · Fax: +49 (0) 23 51/101- 217 + - 384 · www.vossloh-schwabe.com
A N e w L i g h t i n g E x p e r i e n c e
2.2.2 Taste 2 (Programmgeschwindigkeit)
Durch Drücken der Taste "Programmgeschwindigkeit" kann die
Geschwindigkeit der vorprogrammierten Farbverläufe verändert
werden. Die Zeitdauer des Tastendrucks bestimmt die Pro-
grammgeschwindigkeit. Mit jedem Drücken der Taste wird die
Richtung der Geschwindigkeitsänderung von "langsamer auf
schneller" oder von "schneller auf langsamer" geändert. Ver-
ringerung der Programmgeschwindigkeit wird durch einmaliges
kurzes Blinken der angeschlossenen LED-Einbaumodule ange-
zeigt. Bei Erreichen eines Endwertes (min. oder max. Geschwin-
digkeit) blinkt das angeschlossene Modul auf.
2.2.3 Taste 4 (Programm-Mode, Farbsteuerung
Kanal 4)
a) Kurzes Betätigen (< 1 s) der Taste 4:
Mit der Taste 4 können verschiedene Programme abgerufen
werden, wobei werkseitig ein "zufälliger" (Programm 1) und
drei "weiche" Farbdurchläufe (Programm 2, 3, 4) vorpro-
grammiert sind.

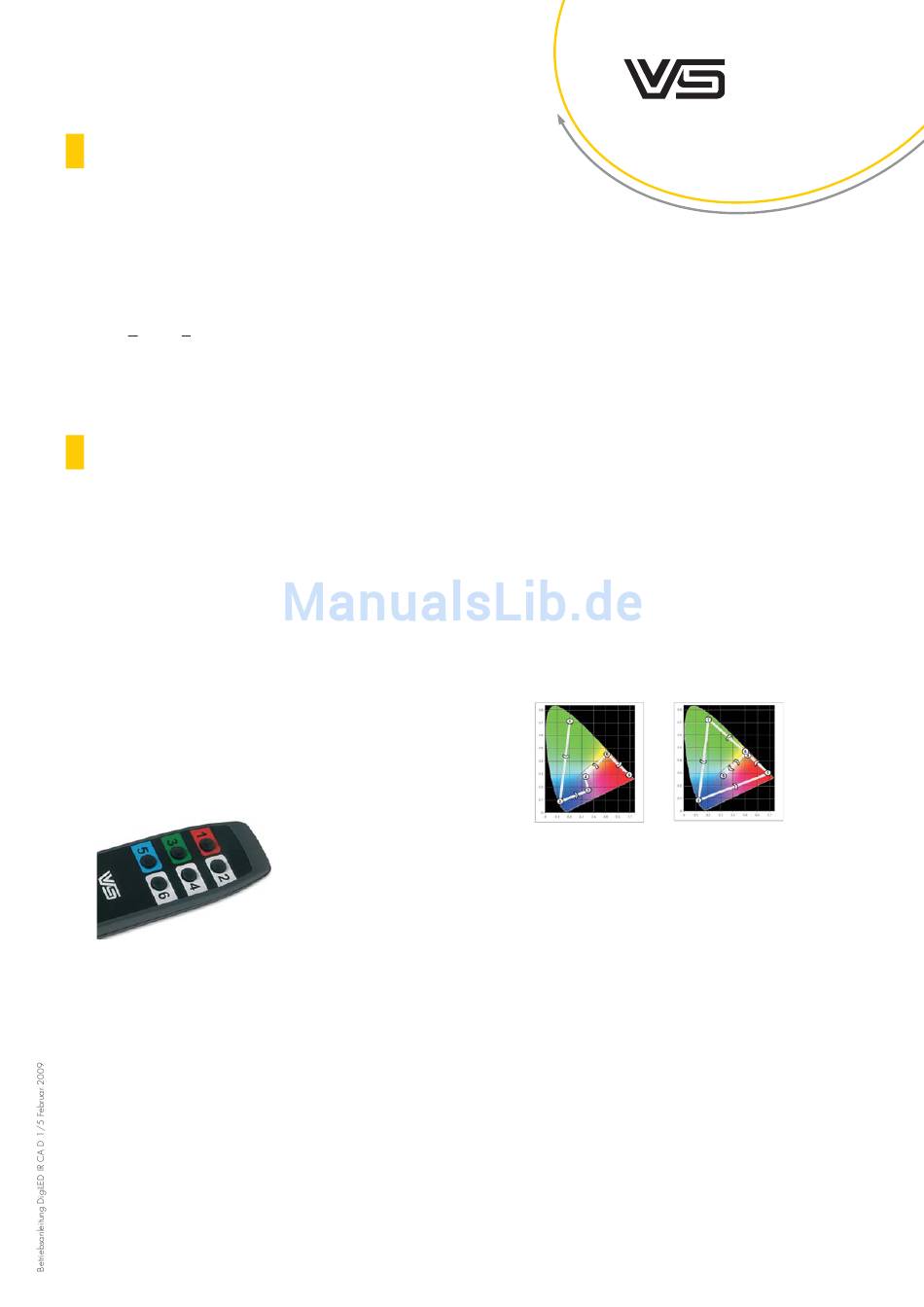

Der Farbdurchlauf von Programm 2 ist in Abb. 1 dargestellt.
Der Farbdurchlauf von Programm 3 ist in Abb. 2 dargestellt.
Der Farbdurchlauf von Programm 4 beinhaltet den Farb-
durchlauf von Programm 3, zusätzliche ist der Kanal 4
(z. B. für Weiß) voll angesteuert.
Abb. 1
Durch kurzes (< 1 Sek.) Betätigen des Tasters werden die
Programme nacheinander aufgerufen. Nach Betätigen des
Tasters wird das aktuelle Programm durch entsprechendes
Blinken der angeschlossenen LED-Einbaumodule angezeigt:
• Einmaliges Blinken für Programm 1;
• Zweifaches Blinken für Programm 2,
• Dreifaches Blinken für Programm 3;
• Vierfaches Blinken für Programm 4.
b) Langes Betätigen (> 1 s) der Taste 4:
Durch Betätigen der Taste 4 (länger 1 Sek.) kann die Licht-
intensität des vierten Kanals des DigiLED IR CA funktions-
gleich zu den Tasten 1, 3 und 5 eingestellt werden.
Abb. 2
