1. Entfernen Sie die Frontabdeckung (siehe Abb. 1,2).
2. Befestigen Sie den Empfänger an der Wand (oder an die Einbaudose).
3. Schalten Sie die Sicherung in der Stromzuleitung aus.
4. Schliessen Sie den Empfänger sowie den elektrischen Verbraucher
nach dem abgebildeten Leitungsschema an.
5. Schalten Sie die Sicherung in der Stromzuleitung wieder ein. Auf dem
Empfänger blinkt die grüne Diode. Der Empfänger ist zur weiteren
Einstellung bereit.
6. Drücken Sie kurz (ca 1,5 s) die FUNKTIONSTASTE– die grüne und
die rote Diode blinken abwechselnd.
7. Auf dem Raumthermostat drücken Sie die Taste für das Senden
des Codes um das Schaltelement (siehe Anleitung zu BPT010 oder
BPT710) zu aktivieren.
8. Sobald der Code richtig eingelernt wurde, blinken die grüne und die
rote Diode gleichzeitig.
FUNKTIONSTASTE
Abb.4
KURZES DRÜCKEN (ca 1,5 s)
- Einlernen des Übertragungscodes zwischen Sender
und Empfänger.
LANGES DRÜCKEN (ca 5 s)
- RESET (der Code wird aus dem Speicher gelöscht –
grüne und rote Diode blinken gleichzeitig).

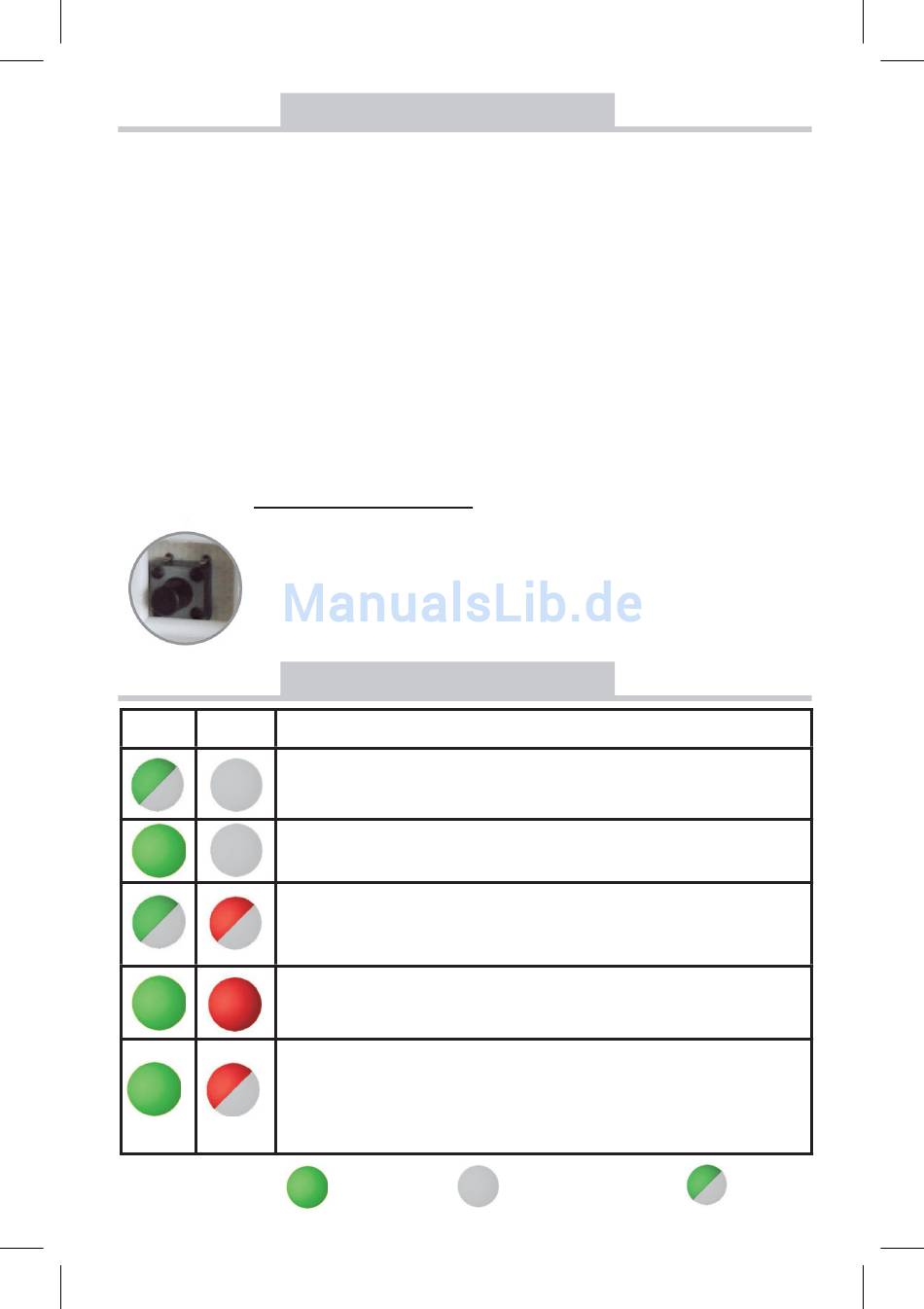

ANZEIGE DER DIODEN
LED 1 LED 2
Speicher ist leer, Code wurde nicht eingelernt
Code wurde eingelernt
BLINKEN ABWECHSELND = Modus für das Einlernen des Codes
BLINKEN GLEICHZEITIG = Code wurde eingelernt
BLINKEN GLEICHZEITIG FÜR LANGE ZEIT = Code wurde gelöscht
Relais wurde eingeschaltet
STÖRUNG (sollte innerhalb von 6 Stunden kein Signal vom
Empfänger empfangen werden, schaltet sich die Anlage
für 2 Min. in den Modus EIN und für 8 Min. inden Modus
AUS). LED-Diode 2 blinkt nur in dem Fall, dass das Relais
eingeschaltet ist, d. h. für 2 Min.
ERKLÄRUNGEN:
INBETRIEBNAHME
FUNKTION
LEUCHTET
LEUCHTET NICHT
BLINKT
