Leuchtmittelwechsel - Melitec 8510/01 1 Gebrauchsanleitung

Installationshinweise
Die Montage darf nur durch eine autorisierte Elektrofachkraft erfolgen.
Bei der Montage sind die entsprechenden Normen anzuwenden.
Während der Installation den Stromkreis abschalten.
Stellen Sie bei der Montage sicher, dass durch das
Hinweis:
Bohren und Schrauben keine Leitungen im Untergrund
beschädigt werden. Um dies zu vermeiden u.a. die Lage
der Zuleitung beachten.
1. Entnehmen Sie die Leuchte aus der Verpackung und prüfen Sie sie
auf Beschädigungen.

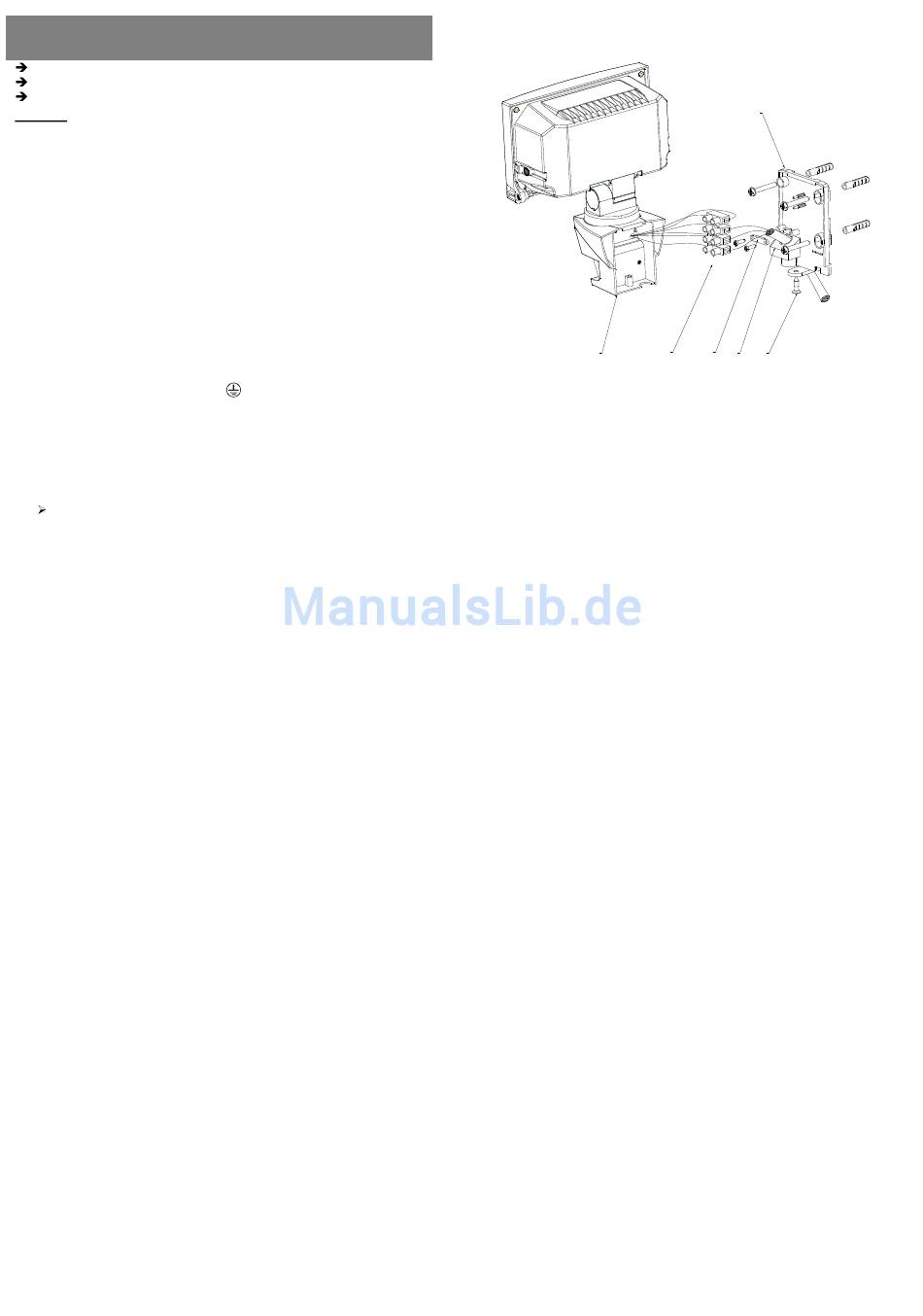

2. Lösen Sie die Schraube A und nehmen Sie den Wandhalter B ab.
3. Lösen Sie die Anschlussklemme C / die Leuchte D vom Wandhalter.
4. Befestigen Sie den Wandhalter, ggf. mit den mitgelieferten Schrauben
und Dübeln. Achten Sie darauf, dass der Wandhalter richtig
ausgerichtet ist.
5. Führen Sie die Zuleitung durch die Leitungseinführung E des
Wandhalters und sichern Sie sie mittels der Zugentlastung F.
6. Setzen Sie die Anschlussklemme wieder auf den Wandhalter auf.
7. Schließen Sie die Zuleitung wie folgt an der Anschlussklemme C an:
Leitung Klemmenbezeichnung
Braun
Gelb/Grün
Blau
8. Setzen Sie die Leuchte auf den Wandhalter auf und schrauben Sie
die Schraube A fest.
9. Setzen Sie das Leuchtmittel, wie im Abschnitt „Leuchtmittelwechsel"
beschrieben, ein.
10. Schalten Sie den Stromkreis ein.
11. Prüfen Sie nach ca. 1 Minute die Funktion der Leuchte.
Die Elektronik benötigt ca. 1 Minute zum justieren der Funktionen.
In dieser Zeit ist das Leuchtmittel eingeschaltet.
12. Stellen Sie den Dämmerungsschalter und die Einschaltdauer nach
Ihren Wünschen ein.
13. Der Leuchtenkopf kann entsprechend den Erfordernissen verstellt
werden.
5
Bezeichnung
L Phase
Schutzleiter (Erde)
N Neutral
B
C F
D E A
6
