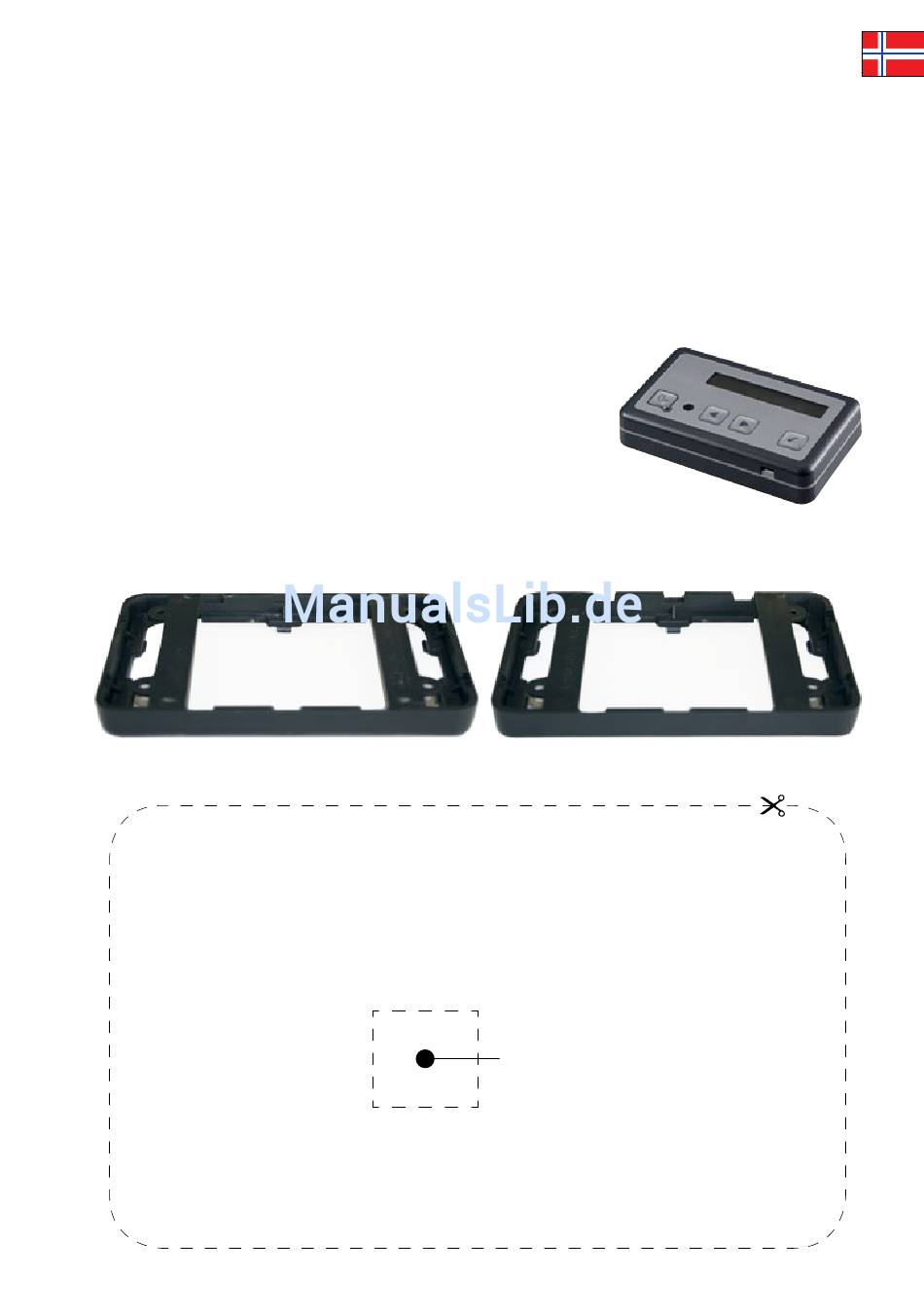

MoNTErING MED TApE (fINNES ALLErEDE)
fjern fett og støv fra limflaten før betjeningsdelen limes på.
monteringen med tape krever bare en jevn flate på 120 mm x 72 mm. skjær ut boresjablongen og legg bores-
jablongen på denne flaten. Angitt borepunkt markerer sentrum for gjennombruddet av hylsen for den modulære
pluggen. Hylsen skal ha et hull med en diameter på minst 20 mm. Gjennom dette hullet skal den modulære kabe-
len plugges inn i betjeningsdelen. etter at den modulære kabelen er plugget inn, kan beskyttelsesfolien på tapen
fjernes og betjeningsdelen limes på ønsket plass. Det er ikke avgjørende for klebekraften hvor lenge det trykkes
på tapen, men det korttidige presstrykket som utøves.
MoNTErING VED HjELp AV VEGGADApTErEN
Overta borebildet for de 4 skruene fra veggadapteren og forbor festehul-
lene med et bor med en diameter på 2,2 mm. legg den modulære kabelen
mot betjeningsdelen som ønsket. Bryt ut nødvendig gjennomføring på veg-
gadapteren der ønsket kabelinnføring skal plasseres.
det finnes omløpende 10 tynne områder som lett kan brytes ut.
legg den modulære kabelen under veggadapteren og skru den fast. Plugg den modulære
kabelen i betjeningsdelen og få den til å klikke i veggrammen.
SjABLoNG
forSIDE AV SjABLoNG
Borepunkt
til montering
med tape
