2.7 Leitungsanschluss an den Verteiler

Im Verteiler befindet sich eine Anschlussklemmleiste mit 4-farbigen Klemmblöcken. Jeder Block ist mit 4
gleichen Anschlüssen ausgestattet.

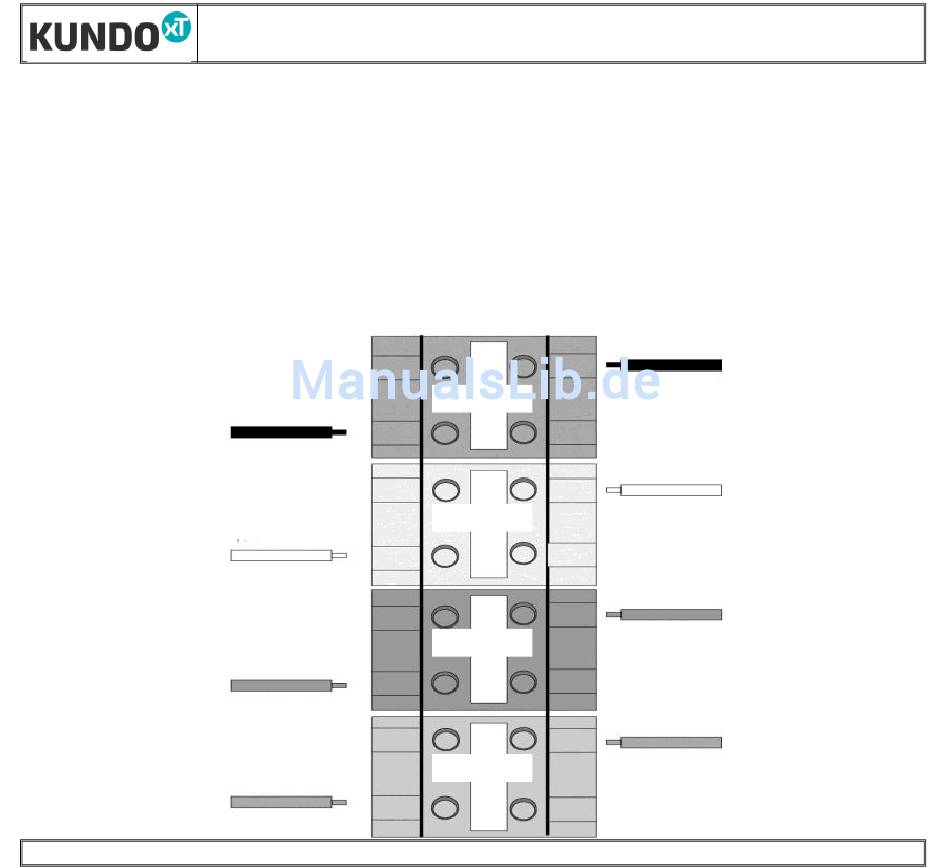

Die Steuerleitungen der Systemkomponenten werden nach dem abgebildeten Schema an die Klemmen
angeschlossen.
Stecken Sie einen Schraubendreher in den Schlitz auf der Oberseite der Klemmleiste und öffnen durch Druck
die Klemme. Nun können Sie das Kabelende der Steuerleitung seitlich in die Klemmleiste stecken und den
Schraubendreher wieder herausziehen.
30
grau
schwarz
lichtgrau
weiß
blau
blau
orange
braun
Montage- und Bedienungsanleitung CO2 CONTROL (PA)
Montage
