2.2 Systemaufbau

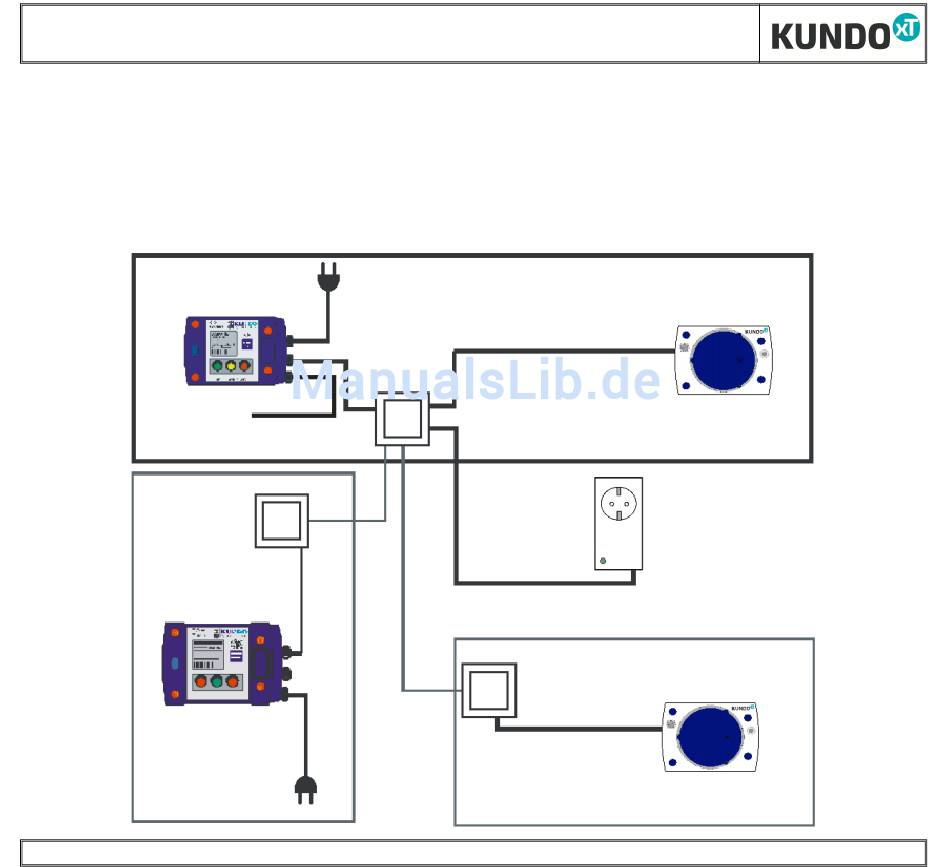

In der Übersicht erkennen Sie mögliche Anschlüsse von Systemkomponenten über den Verteiler.
Bei der Variante PA geht eine 2. Steuerleitung (5-adrig) zur GLT/Steuerung.
Die Sensoreinheit darf nur in senkrecht montiertem Zustand (siehe Abb.) betrieben werden.
Warneinheit
Potentialfreie
Ausgänge
(HA, VA, Störung und Betrieb)
Verteiler
Signaleinheit
zur Absicherung
weiterer Zugänge /
Türen
Montage
Verteiler
Montage- und Bedienungsanleitung CO2 CONTROL (PA)
Sensoreinheit 1
Grundpaket CO2 CONTROL PA
Schalteinheit
Sensoreinheit 2
Verteiler
Erweiterung mit einer 2. Sensoreinheit
- Steuerleitung 3m lang
- Steuerleitung variabel
