Systemkonfiguration

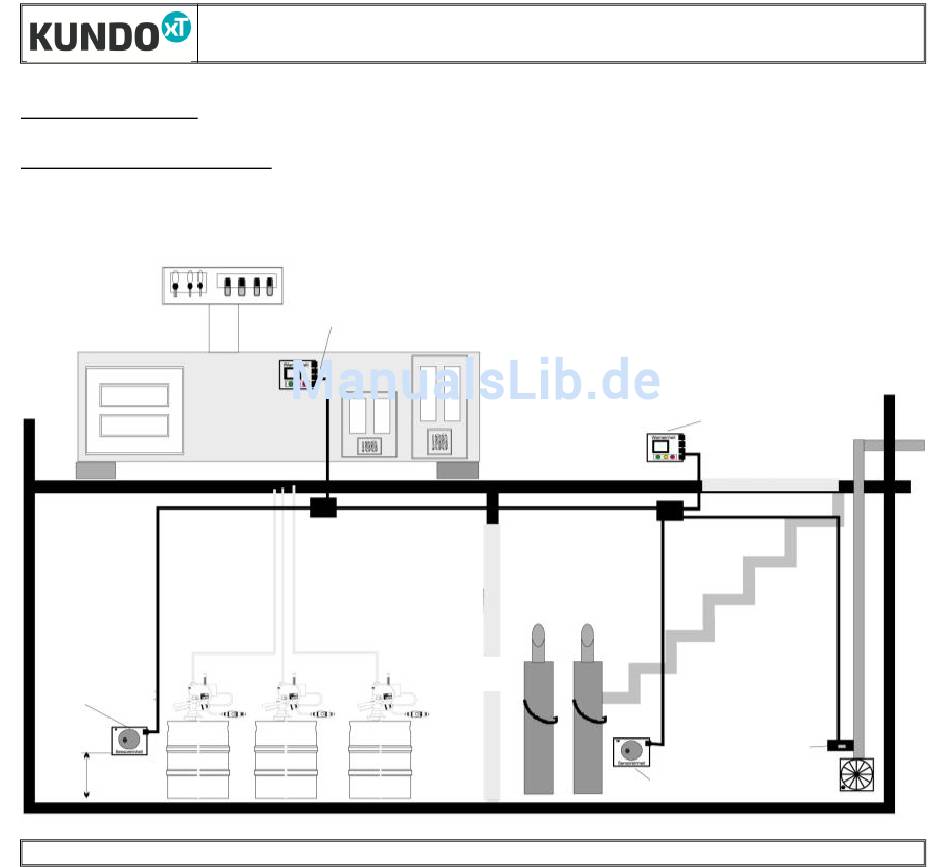

a.) Aufbau einer Schankanlage
Theke
Sensor-
einheit 2
30 cm
16
Einsatzbereich
Zusätzliche Signaleinheit als Anzeige direkt an der Theke
einsetzbar. (optional)
Verteiler
Fasskeller
Montage- und Bedienungsanleitung CO2 CONTROL (PA)
Lagerstätte
CO2 -Flaschen
Tür
Sensoreinheit 1
Warneinheit
Kellereingang
Verteiler
Schalteinheit
