Anhang
B:
Zubehör
Schnittstellenkarte
ausbauen
B-16

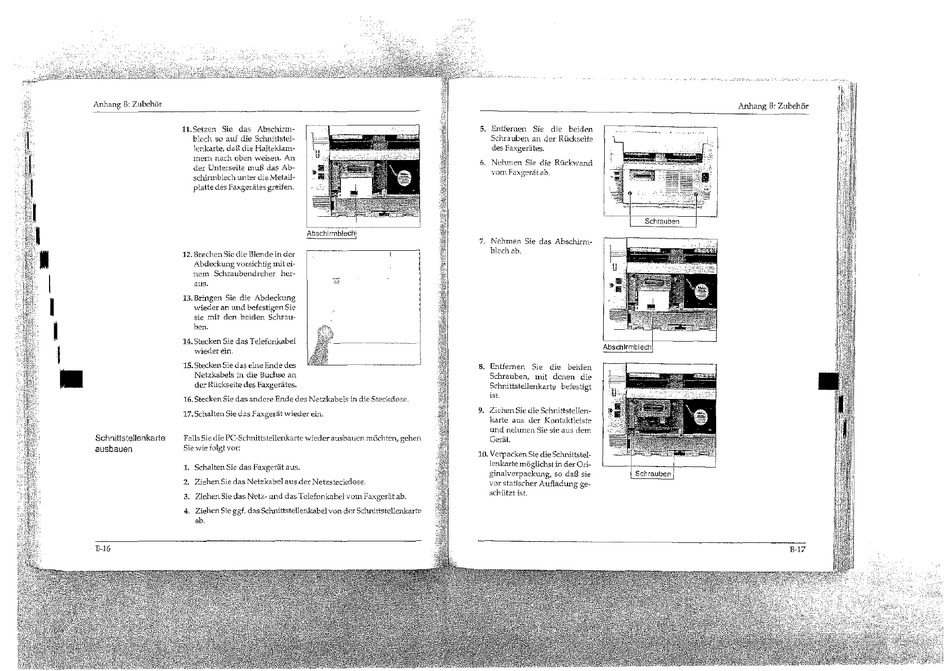

11. Setzen Sie das Abschirm-
blech so auf die Schnittstel-
lenkarte, daß die Halteklam-
mern nach
oben
weisen.
An
der Unterseite muß das Ab-
schirmblech unter die Metall-
platte des Faxgerätes greifen.
12.
Brechen
Sie
die Blende in der
Abdeckung vorsichtig mit ei-
nem Schraubendreher her·
aus.
13. Bringen Sie die Abdeckung
wieder an mtd befestigen Sie
sie mit den
beiden Schrau-
ben.
14. Stecken Sie das Telefonkabel
wieder ein.
15. Stecken Sie das eine Ende des
NetzkabeL'l in die Buchse an
der Rückseite des Faxgcrätes.
16. Stecken Sie das andere Ende des Netzkabels
in
die Steckdose.
17. Schalten Sie das Fa-x_gerät wieder ein.
Falls Sie die PC-Sdmittstellenkarte wieder ausbauen möchten, gehen
Sie wie folgt vor:
1.
Schalten Sie das faxgerät aus.
2. ZiehenSie das Netzkabel aus der ::-Jetzsteckdose.
3. Ziehen Sie das Netz- rntd das Telefonkabel vom Faxgerät ab.
4. Ziehen Sie ggf. das SchnittsteUenkabel von der Schnittstellenkarte
ab.
5. Entfernen Sie die beiden
Schrauben an der Rüc.kselte
des Faxgerätes.
6. Nehmen Sie die Rückwand
vom Faxgerät ab.
7.
Nehmen Sie das Abschirm-
blech ab.
8. Entfernen Sie die beiden
Schrauben, mit denen die
Schnittstellenkarte befestigt
ist.
9. ZiehenSie die Schnittstellen-
karte aus der Kontaktkiste
und rrehmen Sie si.e aus dem
Gerät.
10. VerpackerrSie dieSdu:ütlste!-
!enka.rte möglichst
in
der Oti-
ginalverpackung, so daß sie
vor statischer Aufladung ge-
schützt
ist.
~
,
' I
~~~J
Anhang ß: Zubehör
B-17
