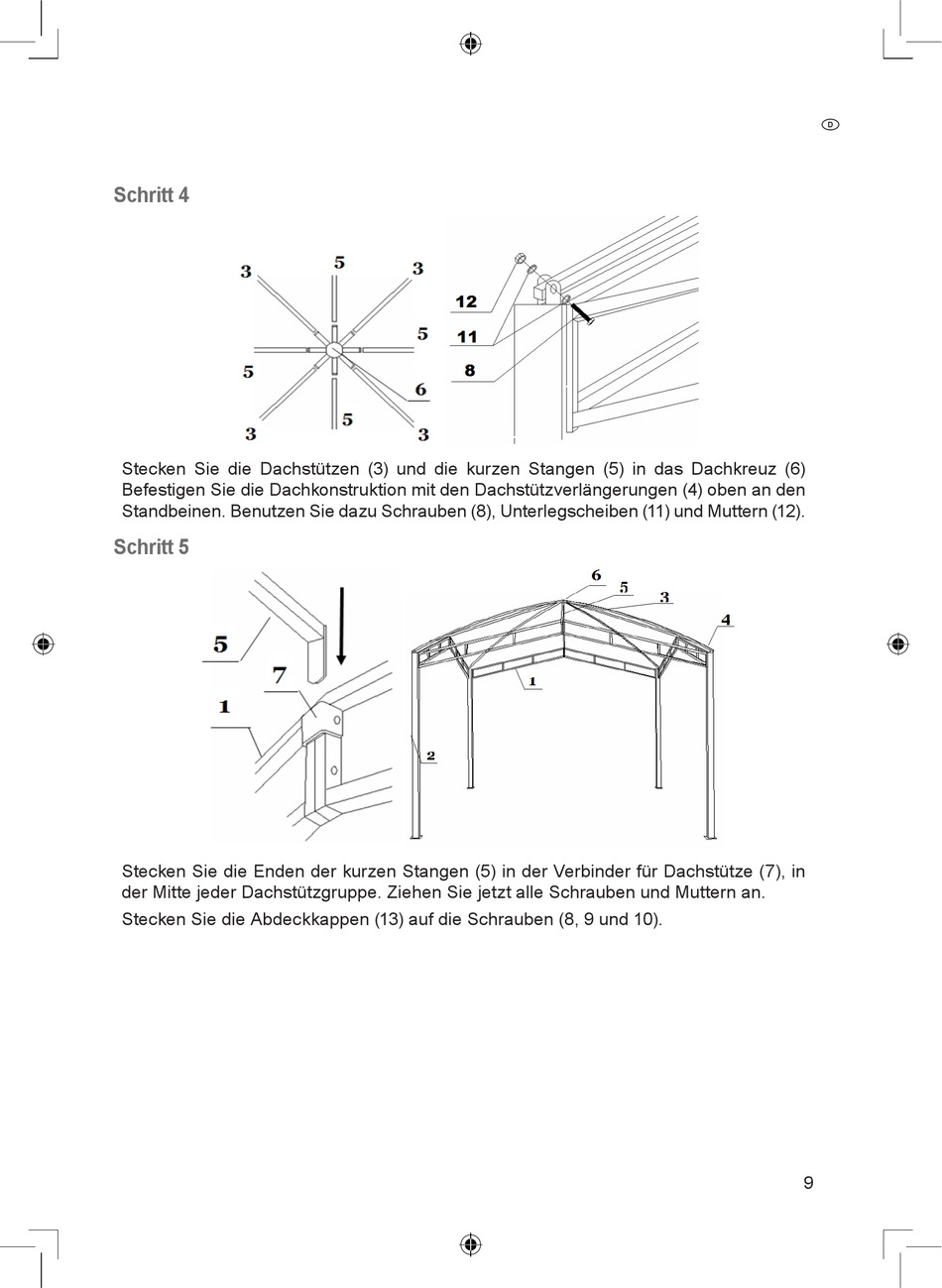

Schritt 4
Stecken Sie die Dachstützen (3) und die kurzen Stangen (5) in das Dachkreuz (6)
Befestigen Sie die Dachkonstruktion mit den Dachstützverlängerungen (4) oben an den
Standbeinen. Benutzen Sie dazu Schrauben (8), Unterlegscheiben (11) und Muttern (12).
Schritt 5
Stecken Sie die Enden der kurzen Stangen (5) in der Verbinder für Dachstütze (7), in
der Mitte jeder Dachstützgruppe. Ziehen Sie jetzt alle Schrauben und Muttern an.
Stecken Sie die Abdeckkappen (13) auf die Schrauben (8, 9 und 10).
