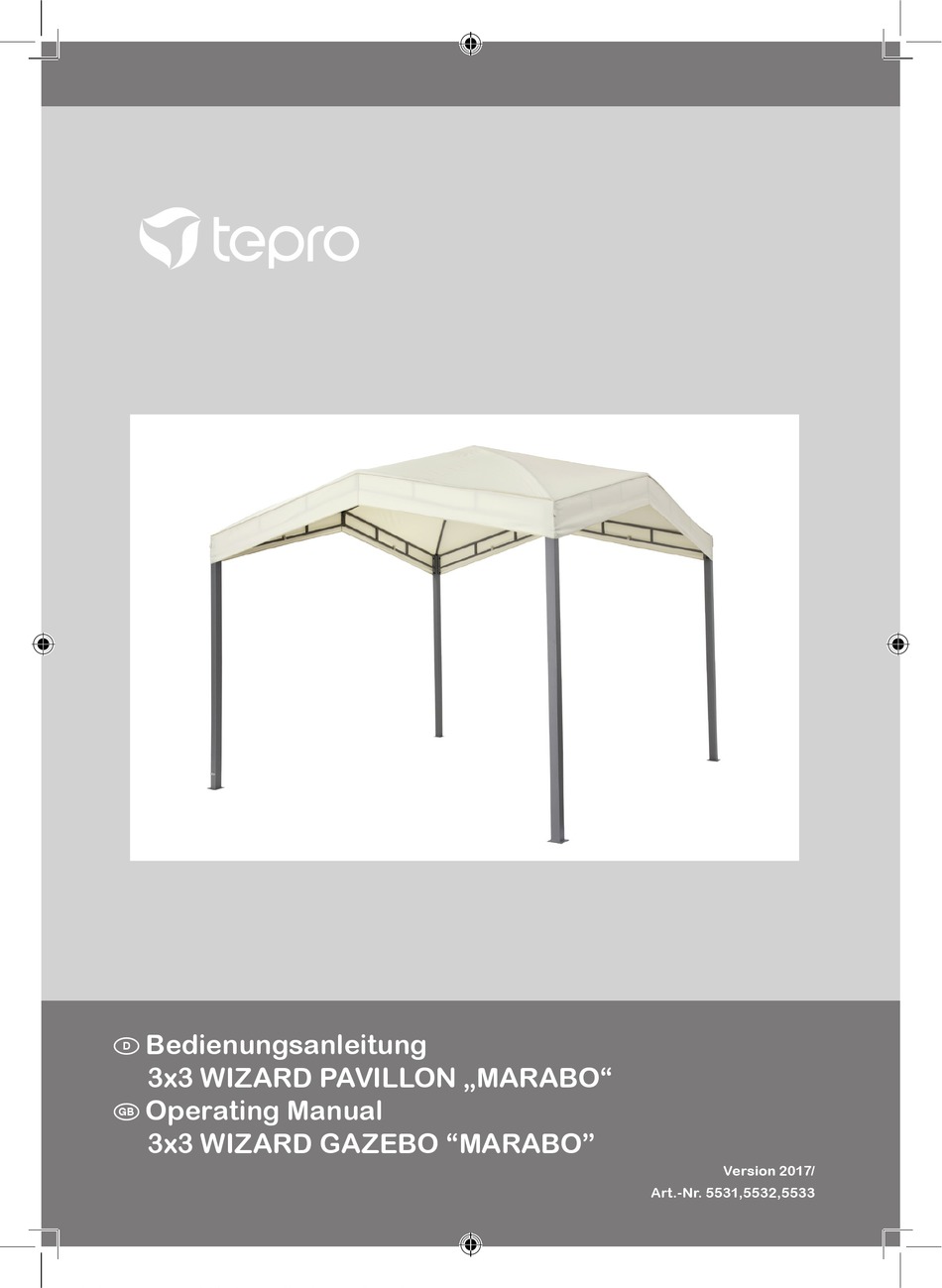

- Seite 1 Bedienungsanleitung 3x3 WIZARD PAVILLON „MARABO“ Operating Manual 3x3 WIZARD GAZEBO “MARABO” Version 2017/ Art.-Nr. 5531,5532,5533...
-
Seite 2: Abmessungen
Abmessungen Pavillon 305 cm Gestell 19x19x0,6mm 22x22x0,7mm 20x14x0,6mm 60x60x0,9mm... -
Seite 3: Inhaltsverzeichnis
Inhalt Bevor Sie das Produkt benutzen ................. 4 Lieferumfang ......................4 - 5 Bestimmungsgemäßer Gebrauch ................5 Zu Ihrer Sicherheit ....................5 - 7 Signalsymbole ......................5 Sicherheitshinweise ....................5 - 7 Montage ........................7 - 10 Vorbereitung ....................... 7 Benötigtes Werkzeug und Hilfsmittel ................. -
Seite 4: Bevor Sie Das Produkt Benutzen
Bevor Sie das Produkt Nr. Abbildung Menge benutzen Prüfen Sie nach dem Auspacken sowie vor jedem Gebrauch, ob der Artikel Dachkreuz Schäden aufweist. Sollte dies der Fall sein, benutzen Sie den Artikel nicht, sondern benachrichtigen Sie bitte Ihren Händler. Verbinder für Dachstütze Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen M6x30 Schraube... -
Seite 5: Bestimmungsgemäßer Gebrauch
Zu Ihrer Sicherheit Nr. Abbildung Menge Signalsymbole Gefahr Hohes Risiko! Sechskantschlüssel Missachtung Warnung kann zu Schäden für Leib und Leben führen. Hutmutter Achtung Mittleres Risiko! Missachtung der Warnung kann Bitte prüfen Sie, ob die Lieferung Sachschäden verursachen. vollständig und unbeschädigt ist. Sollte ein Teil fehlen oder defekt sein, wenden Vorsicht Geringes Risiko! Sie sich bitte an Ihren Händler. - Seite 6 – Standsicherheit! Stellen Sie den Gefahr Gefahren für Kinder! Pavillon immer auf einen ebenen, nicht Kinder können sich beim abschüssigen Boden auf. Spielen in der Verpackungsfolie verfangen und darin ersticken. – Stellen Sie den Pavillon nicht auf weichem, schlammigem oder –...
-
Seite 7: Montage
– Vorsicht Regen! Sollte es zur Bildung 6. Bauen Sie den Pavillon an der Stelle von Wassersäcken kommen, sollte das auf, an der er später seinen festen angesammelte Wasser regelmäßig Standort hat. abgeschüttet werden. Dach 7. Sollten Sie sich mit der Montage kann vorsichtig mit einem Besen des Pavillons nicht vertraut fühlen, angehoben werden, um das Wasser... -
Seite 8: Aufbau
Aufbau Schritt 1 Verbinden Sie zwei Dachstützen (1) zunächst mithilfe der Verbinder für Dachstütze (7) und Schraube (10), Unterlegscheiben (11) sowie Mutter (19), danach mit Schraube (9), Unterlegscheiben (11) und Mutter (12). Wiederholen Sie diesen Schritt bis sie vier Dachstützgruppen haben. (Ziehen Sie die Schrauben erst komplett fest, wenn alle Teile zusammengebaut sind) Schritt 2 Befestigen Sie die Dachstützgruppen mit Schrauben (8) und Unterlegscheiben (11) - Seite 9 Schritt 4 Stecken Sie die Dachstützen (3) und die kurzen Stangen (5) in das Dachkreuz (6) Befestigen Sie die Dachkonstruktion mit den Dachstützverlängerungen (4) oben an den Standbeinen. Benutzen Sie dazu Schrauben (8), Unterlegscheiben (11) und Muttern (12). Schritt 5 Stecken Sie die Enden der kurzen Stangen (5) in der Verbinder für Dachstütze (7), in der Mitte jeder Dachstützgruppe.
- Seite 10 Schritt 6 Platzieren Sie das Dachtextil (15) so über der Dachkonstruktion, dass die Nähte auf den Ecken des Pavillons liegen. Sichern Sie das Dachtextil mit den Haken an den Außenseiten der Standbeine (2). Schritt 7 Sichern Sie die Standbeine mit Heringen (17). Knoten Sie die Spannseile (16) an die sich an den Ecken des Dachtextils (15) befindenden Schlaufen.
-
Seite 11: Wartung Und Pflege
5532 = grau durchdringen. Mit der Zeit setzen sich Staubpartikel in die feinen Nahtlöcher 5533 = beige und dichten diese ab. 3x3 Wizard Pavillon „Marabo“ • Verwenden Sie zum Abdichten ggf. im Fachhandel erhältlichen Nahtdichter. Gewicht: ca. 31,8 kg Allerdings... -
Seite 12: Garantie
Garantie Inverkehrbringer Sie haben einen qualitativ hochwertigen tepro Garten GmbH Pavillon gekauft. TEPRO GARTEN GmbH Carl-Zeiss-Straße 8/4 garantiert für ihre Pavillons im Rahmen D-63322 Rödermark ihrer Garantiebedingungen, bei normaler, Email: info@tepro-gmbh.de oder freizeitmäßiger und nicht gewerblicher backoffice@tepro-gmbh.de Nutzung für 24 (vierundzwanzig) Monate Web: www.tepro-gmbh.de... -
Seite 13: Passendes Zubehör (Nicht Im Lieferumfang Enthalten)
Passendes Zubehör (nicht im Lieferumfang enthalten) Erhältlich im stationären- und Online-Handel. Seitenteilset für Marabo tepro Artikelnummer 5534 - Farbe: taupe 5535 - Farbe: grau 5536 - Farbe: beige – Set bestehend aus: 1 Seitenteil geschlossen, 1 Seitenteil mit 2 Fenstern –... - Seite 14 Dimensions Gazebo 305 cm Frame 19x19x0.6mm 22x22x0.7mm 20x14x0.6mm 60x60x0.9mm...
- Seite 15 Contents Before using the product ..................... 16 Scope of delivery ....................16 - 17 Intended use ......................... 17 For your safety....................... 17 - 19 Signal symbols ......................17 Safety instructions ..................... 17 - 19 Assembly........................ 19 - 22 Preparation ....................... 19 Tools and accessories required ................
-
Seite 16: Before Using The Product
Before using the product No. Figure Quantity After unpacking and before every use, check whether the item shows any signs of damage. Roof cross piece Should this be the case, do not use the item, but notify your retailer. The operating manual is based on the norms and regulations that are applicable Connector for roof supports in the European Union. -
Seite 17: Intended Use
For your safety No. Figure Quantity Signal symbols Danger High risk! Hexagon key Failure to observe the warning can lead to potentially fatal injuries. Domed nut Attention Moderate risk! Disregarding this warning can Please check that the delivery is lead to property damage. complete and undamaged. - Seite 18 – Stability! Always place the gazebo on Danger Risks to children! flat, not sloping ground. While playing, children – Do not place the gazebo on soft, muddy, can become caught in the or sandy ground, since the pegs will not packaging film and choke.
-
Seite 19: Assembly
– Caution – Rain! Should pools of water 6. Setup the gazebo on the spot where it form, the collected water should be will later be secured. regularly tipped out. The roof can be 7. Should you feel unsure with the carefully raised using a broom in order assembly of the gazebo, then get in to remove the water or let it run off. -
Seite 20: Setup
Setup Step 1 Connect two roof supports (1) with the roof support connectors (7), screw (10), washers (11) and nuts (19) first, and then using screw (9), washers (11) and nuts (12). Repeat this step until you have four roof support groups. (Only tighten the screws completely when all the parts are assembled) Step 2 Fasten the roof support groups with screws (8) and washers (11) at the top of the support... - Seite 21 Step 4 Insert the roof supports (3) and the short poles (5) into the roof cross piece (6). Fasten the roof structure with the roof support extensions (4) at the top of the support legs. To do this, use screws (8), washers (11) and nuts (12). Step 5 Insert the ends of the short poles (5) into the roof support connector (7) in the middle of each roof support group.
- Seite 22 Step 6 Position the roof textile (15) over the roof structure so that the seams lie on the corners of the gazebo. Fix the roof textile with hooks on the outer sides of the support legs (2). Step 7 Fix the support legs using pegs (17). Tie the tension ropes (16) to the loops on the corners of the roof textile (15).
-
Seite 23: Care And Maintenance
5533 = beige • If needed, use a commercially available 3x3 Wizard Gazebo seam sealer. Nevertheless, absolute "Marabo" water tightness is not possible for technical reasons. Weight: approx. 31.8 kg Please note: It is recommended to protect... -
Seite 24: Warranty
Warranty Distributor You have purchased a high quality gazebo. tepro Garten GmbH TEPRO GARTEN GmbH provides a Carl-Zeiss-Straße 8/4 warranty for its products within the D-63322 Rödermark framework of its warranty conditions under Email: info@tepro-gmbh.de or normal, recreational and non-commercial backoffice@tepro-gmbh.de... -
Seite 25: Matching Accessories (Not Included In The Delivery Scope)
Matching accessories (not included in the delivery scope) Available over-the-counter and online. Side part set for 'Marabo' tepro item number 5534 - colour: taupe 5535 - colour: grey 5536 - colour: beige – Set consists of: 1 closed side part, 1 side part with 2 windows –...
