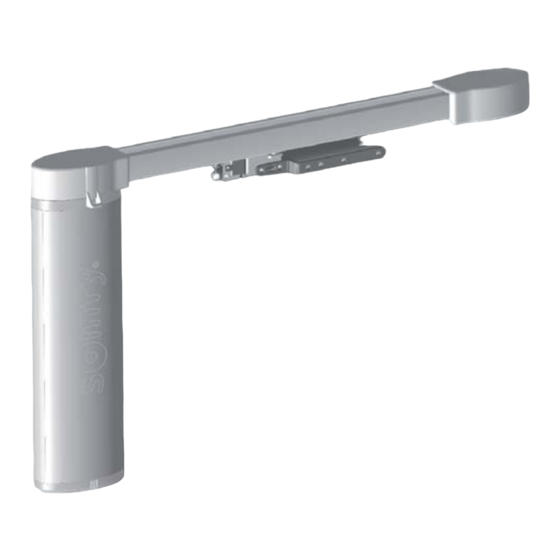

- Seite 1 ® Glydea 60e WT Für die Motorisierung von Vorhängen Inbetriebnahme- Gebrauchsanleitung...
-
Seite 2: Inhaltsverzeichnis
6.4.7 Programmieren einer Zwischenposition ...........21 6.4.8 Aktivieren der Funktion „Touch motion“ ..........21 6.4.9 Löschen der RTS Funksender / des Speichers ........22 6.4.10 Nachträgliches Ändern der Laufrichtung..........22 7 Rücksetzen auf Werkseinstellung am Antrieb ......Technische Änderungen bleiben vorbehalten © by Somfy GmbH... -
Seite 3: Einleitung
Um die einwandfreie Funktion des Produktes nutzen zu können, lesen Sie diese Gebrauchsanleitung bitte sorgfältig durch. Die Haftung von Somfy für Mängel und Schäden ist ausgeschlossen, wenn diese auf nicht bestimmungsgemäßer Verwendung oder Nichtbeachten der Gebrauchsanleitung (falsche Installation, falsche Inbetriebnahme, Fehlbedienung, etc.) beruhen. -
Seite 4: Technische Daten
110mm 110mm 17 mm 53 mm 51 mm 10 mm 30.5 mm L2=L1 + 90 mm 26 mm 95 mm 25 mm 5 mm 34 mm 13.5 mm 318 mm 95 mm Technische Änderungen bleiben vorbehalten © by Somfy GmbH... -
Seite 5: Montageempfehlungen
125mm 500mm 500mm 4.2 Deckenmontage 4.3 Kabelführung Nach unten durch die Ausklinkung der Kabelabdeckung Nach oben durch die Umlenkung Nach oben durch die Ausklinkung der Kabelabdeckung © by Somfy GmbH Technische Änderungen bleiben vorbehalten... -
Seite 6: Antriebsanbringung
Achtung: Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von einer Elektrofachkraft durchgeführt werden (DIN VDE 1000-10)! Gefahr Offen liegende Spannungsleitungen Berührungsgefahr, Stromschlag Schalten Sie alle zu montierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten. Technische Änderungen bleiben vorbehalten © by Somfy GmbH... -
Seite 7: Anschluss 230V Ac (Bedienung Über 230V Ac)
Hinweis: Der Glydea muss mit verriegelten Tastern/Schaltern betrieben werden. Er darf parallel angeschlossen werden. Die Anzahl der Antriebe, die par- allel geschaltet werden können, ist abhängig von der Belastbarkeit der verwendeten Taster/Schalter. © by Somfy GmbH Technische Änderungen bleiben vorbehalten... -
Seite 8: Anschluss 230V Ac (Bedienung Über Rts Funk/Potenzialfrei)
(PE) Schutzleiter (Gelb-Grün) 4 Schutzleiter (Gelb-Grün) Neutralleiter Phase Schutzleiter 5.2.1 Ansteuerung über RTS (Funk) Das RTS Modul muss unten in den Antrieb eingesetzt und eingerastet werden. Anschlussbeispiel 230V~ /50Hz Neutralleiter Phase Schutzleiter Technische Änderungen bleiben vorbehalten © by Somfy GmbH... -
Seite 9: Ansteuerung Über Potenzialfreie Kontakte
Gebrauchsanleitung welche dem DCT Splitter beiliegt. Anzahl anschließbarer Glydea Antriebe in Abhängigkeit der Länge der Steuerleitung Steuerleitung Maximale Länge Maximale Anzahl Antrieb Modular Kabel AWG 24 100 m 0,75 mm 200 m © by Somfy GmbH Technische Änderungen bleiben vorbehalten... -
Seite 10: Programmierung
Aktivieren der „Touch motion“ Löschen des Speichers 6.2 Programmieren: Ansteuerung über 230V AC Hinweis: Die hier beschriebenen Programmierungen werden mit dem Somfy 230V Montagekabel (Art.Nr. 9 014 010) und dem Glydea Einstelltool (Art.Nr. 9 017 068) durchgeführt. Ist der elektrische Anschluß bereits erfolgt, wird nur das Glydea Ein- stelltool benötigt. -
Seite 11: Ändern Der Laufrichtung
Hinweis: Zum Einstellen der lockeren Behang AUF Position muss eine Laufrichtung mit Dauerstrom versorgt werden. Be- tätigen Sie dazu die RTS-Taste des Somfy 230V Monta- gekabels. Die rote LED leuchtet dauerhaft. ● Der Behang muss in die Endlage OFFEN fahren. -
Seite 12: Anpassen Der Laufgeschwindigkeit
Hinweis: Zum Anpassen der Laufgeschwindigkeit muss eine Laufrichtung mit Dauerstrom versorgt werden. Betätigen Sie dazu die RTS-Taste des Somfy 230V Montagekabels. Die rote LED leuchtet dauerhaft. Drücken Sie gleichzeitig am Einstelltool die Tasten Stopp und Öffnen, bis der Behang mit einer kurzen AUF/ZU-Bewegung bestätigt. -
Seite 13: Programmieren: Ansteuerung Über Potenzialfreie Kontakte
6 Programmierung 6.3 Programmieren: Ansteuerung über potenzialfreie Kontakte Hinweis: Die hier beschriebenen Programmierungen werden mit dem Somfy 230V Montagekabel und dem Glydea Einstelltool durchgeführt. Ist der elektrische Anschluß bereits erfolgt, wird nur das Glydea Ein- stelltool benötigt. Vorbereitung Schließen Sie zum Progranmieren das Somfy Glydea- Kabel mit dem RJ 12 Stecker an den Antrieb an. -
Seite 14: Ändern Der Laufrichtung
6 Programmierung 6.3.1 Ändern der Laufrichtung Hinweis: Betätigen Sie die RTS-Taste des Somfy 230V Montage- kabels. Die rote LED leuchtet dauerhaft. Der Behang darf sich nicht in einer der Endlagen befi nden. Fahren Sie den Behang durch Drücken der Tasten Öffnen oder Schließen aus der Endlage her- aus. -
Seite 15: Anpassen Der Bedienergonomie
6 Programmierung 6.3.3 Anpassen der Bedienergonomie Hinweis: Betätigen Sie die RTS-Taste des Somfy 230V Montage- kabels. Die rote LED leuchtet dauerhaft. Drücken Sie gleichzeitig am Einstelltool die Tasten Öffnen, Stopp und Schließen, bis der Be- hang mit einer kurzen AUF/ZU-Bewegung bestätigt. -
Seite 16: Anpassen Der Endlage In Zu-Stellung
6 Programmierung 6.3.5 Anpassen der Endlage in ZU-Stellung Hinweis: Betätigen Sie die RTS-Taste des Somfy 230V Montage- kabels. Die rote LED leuchtet dauerhaft. Der Behang muss sich in der Endlage ZU befi nden. Drücken Sie gleichzeitig am Einstelltool die Tasten Öffnen, Stopp und Schließen, bis der Behang mit einer kurzen AUF/ZU-Bewegung bestätigt. -
Seite 17: Aktivieren Der Funktion „Touch Motion
6 Programmierung 6.3.7 Aktivieren der Funktion „Touch motion“ Hinweis: Betätigen Sie die RTS-Taste des Somfy 230V Montage- kabels. Die rote LED leuchtet dauerhaft. Der Behang darf sich nicht in einer der Endlagen befi nden. Drücken Sie gleichzeitig am Einstelltool die Tasten Öffnen, Stopp und Schließen, bis der Behang mit einer kurzen AUF/ZU-Bewegung bestätigt. -
Seite 18: Programmieren: Ansteuerung Über Rts (Funk)
6 Programmierung 6.4 Programmieren: Ansteuerung über RTS (Funk) Hinweis: Die hier beschriebenen Programmierungen werden mit dem Somfy 230V Montagekabel und einem RTS Funksender durchgeführt. Ist der elektri- sche Anschluß bereits erfolgt, wird nur ein Funksender benötigt. Vorbereitung Das RTS Modul muss eingesetzt sein. Siehe Kapitel 4 „Elektrischer Anschluss“... -
Seite 19: Prüfen Der Laufrichtung
Die Punkte 6.4.4 - 6.4.10 sind optional. 6.4.4 Anpassen der Laufgeschwindigkeit Hinweis: Betätigen Sie die RTS-Taste des Somfy 230V Montage- kabels. Die rote LED leuchtet dauerhaft. Drücken Sie gleichzeitig am Funksender die Tasten my und AUF, bis der Behang mit einer kurzen AUF/ZU-Bewegung bestätigt. -
Seite 20: Anpassen Der Endlage Offen
6 Programmierung 6.4.5 Anpassen der Endlage OFFEN Hinweis: Betätigen Sie die RTS-Taste des Somfy 230V Montage- kabels. Die rote LED leuchtet dauerhaft. Der Behang muss sich in der Endlage OFFEN befi nden. Drücken Sie gleichzeitig die AUF- und AB-Taste, bis der Behang mit einer kurzen AUF/ZU-Bewe- gung bestätigt. -
Seite 21: Programmieren Einer Zwischenposition
6 Programmierung 6.4.7 Programmieren einer Zwischenposition Hinweis: Betätigen Sie die RTS-Taste des Somfy 230V Montage- kabels. Die rote LED leuchtet dauerhaft. Fahren Sie mit dem Funksender den Behang in die gewünschte Zwischenposition (my). Drücken Sie die my-Taste, bis der Behang mit einer kurzen AUF/ZU-Bewegung bestätigt. ... -
Seite 22: Löschen Der Rts Funksender / Des Speichers
6 Programmierung 6.4.9 Löschen der RTS Funksender / des Speichers Hinweis: Betätigen Sie die RTS-Taste am Somfy 230V Montageka- bel. Die rote LED leuchtet dauerhaft. Drücken Sie die PROG-Taste am RTS Modul, bis der Behang 2 mal mit einer kurzen AUF/ZU- Bewegung bestätigt. -
Seite 23: Rücksetzen Auf Werkeinstellung Direkt Am Antrieb
Lassen Sie die S-Taste los, die LED leuchtet für weitere 4 Sekunden und erlischt. Der Antrieb ist auf Werkseinstellung zurückgesetzt. ca. 12 s Für Ihre Notizen ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ © by Somfy GmbH Technische Änderungen bleiben vorbehalten... - Seite 24 Fax +41 (0) 44 836 41 95 e-mail: support@somfy.ch www.somfy.ch Hiermit erklärt SOMFY, dass dieses Produkt den wesentlichen Anforderungen und anderen rele- vanten Vorschriften der Direktive 1999/5/EG entspricht. Die Konformitätserklärung kann unter der Internet-Adresse www.somfy.com/ce (GLYDEA) abgerufen werden. Zugelassen für EU, CH, NO .
