DEUTSCH

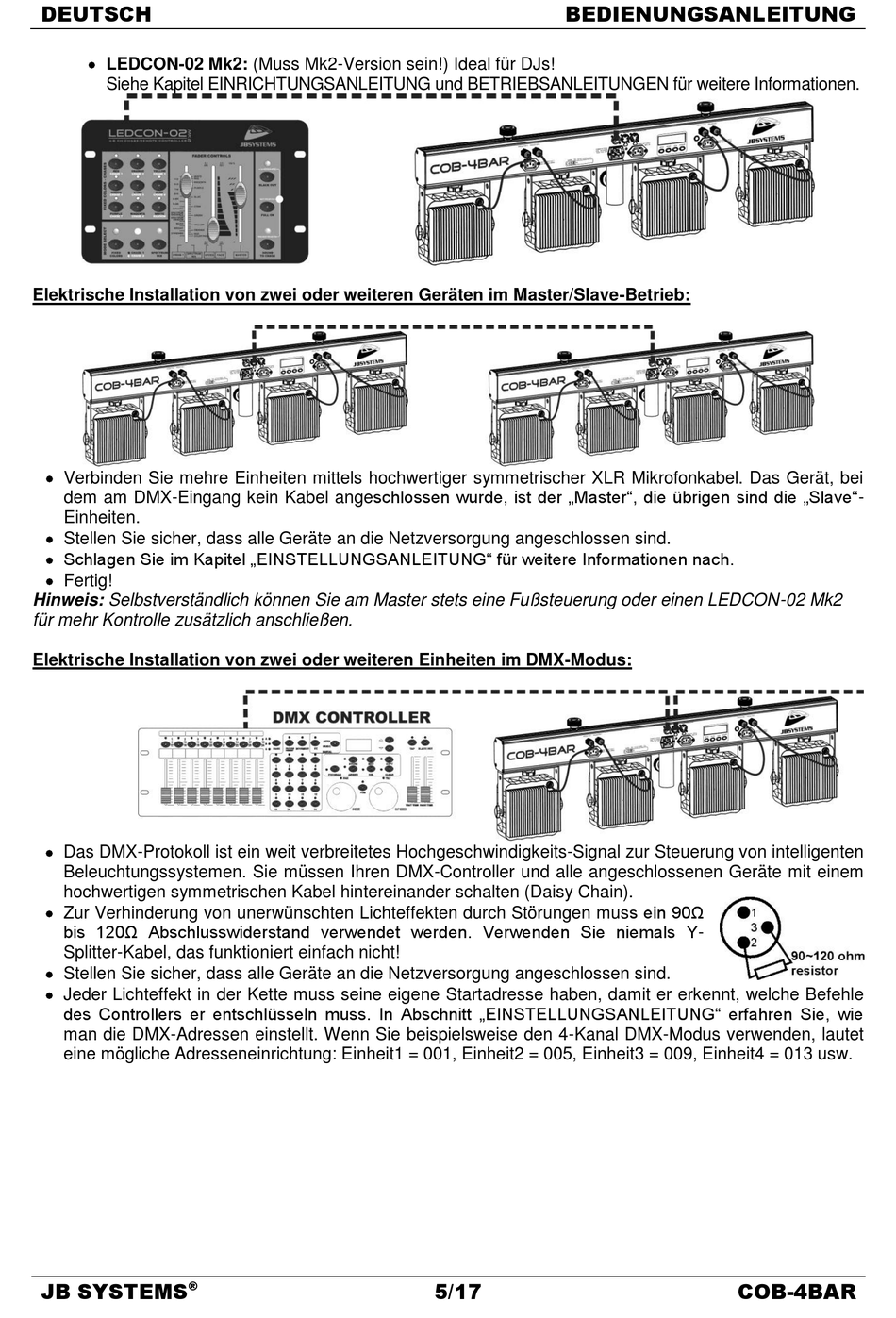

LEDCON-02 Mk2: (Muss Mk2-Version sein!) Ideal für DJs!
Siehe Kapitel EINRICHTUNGSANLEITUNG und BETRIEBSANLEITUNGEN für weitere Informationen.
Elektrische Installation von zwei oder weiteren Geräten im Master/Slave-Betrieb:
Verbinden Sie mehre Einheiten mittels hochwertiger symmetrischer XLR Mikrofonkabel. Das Gerät, bei
dem am DMX-Eingang kein Kabel angeschlossen wurde, ist der „Master", die übrigen sind die „Slave"-
Einheiten.
Stellen Sie sicher, dass alle Geräte an die Netzversorgung angeschlossen sind.
Schlagen Sie im Kapitel „EINSTELLUNGSANLEITUNG" für weitere Informationen nach.
Fertig!
Hinweis: Selbstverständlich können Sie am Master stets eine Fußsteuerung oder einen LEDCON-02 Mk2
für mehr Kontrolle zusätzlich anschließen.
Elektrische Installation von zwei oder weiteren Einheiten im DMX-Modus:
Das DMX-Protokoll ist ein weit verbreitetes Hochgeschwindigkeits-Signal zur Steuerung von intelligenten
Beleuchtungssystemen. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte mit einem
hochwertigen symmetrischen Kabel hintereinander schalten (Daisy Chain).
Zur Verhinderung von unerwünschten Lichteffekten durch Störungen muss ein 90Ω
bis 120Ω Abschlusswiderstand verwendet werden. Verwenden Sie niemals Y-
Splitter-Kabel, das funktioniert einfach nicht!
Stellen Sie sicher, dass alle Geräte an die Netzversorgung angeschlossen sind.
Jeder Lichteffekt in der Kette muss seine eigene Startadresse haben, damit er erkennt, welche Befehle
des Controllers er entschlüsseln muss. In Abschnitt „EINSTELLUNGSANLEITUNG" erfahren Sie, wie
man die DMX-Adressen einstellt. Wenn Sie beispielsweise den 4-Kanal DMX-Modus verwenden, lautet
eine mögliche Adresseneinrichtung: Einheit1 = 001, Einheit2 = 005, Einheit3 = 009, Einheit4 = 013 usw.
JB SYSTEMS
®
BEDIENUNGSANLEITUNG
5/17
COB-4BAR
