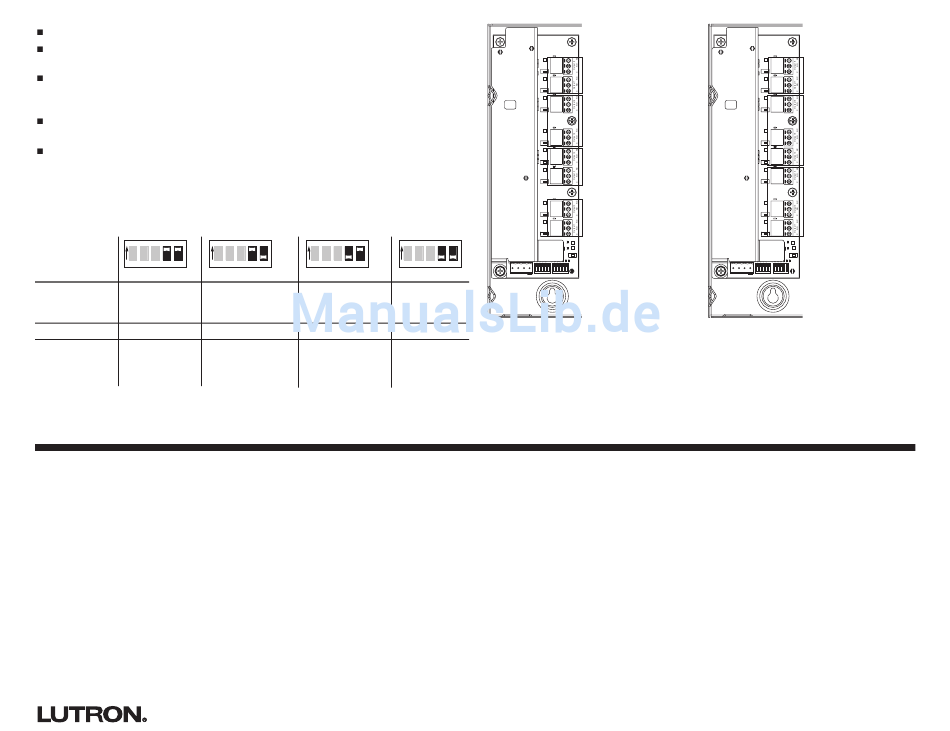

Einstellung der Jalousienkanäle oder individueller Ausgänge
Stellen Sie die OPTIONS-DIP-Schalter auf eine Betriebsart ein, die Ihrer Anwendung entspricht.
Die Ausgänge können entweder alle als Impulsausgänge oder alle als Dauerausgänge eingestellt
werden (nur bei den Jalousienkanälen).
Die Jalousienkanäle können auf die Funktion AUF/AB oder auf AUF/STOP/AB eingestellt werden.
Entnehmen Sie der vom Hersteller ausgegebenen Installationsanleitung der Jalousiensteuerung,
welche Betriebsart die Steuerung erfordert.
Stellen Sie die geeignete STOP-Funktion ein. Siehe die vom Hersteller ausgegebene
Installationsanleitung der Jalousiensteuerung.
Die nicht als Jalousienkanäle verwendete Ausgänge können als individuelle Ausgänge gesteuert
werden (wenn das OMX-CCO-8 z.B. auf 2 Jalousienkanäle eingestellt ist und jeder Kanal über
2 Ausgänge/Relais verfügt, können die verbleibenden 4 Ausgänge/Relais als individuelle Ausgänge
gesteuert werden).
Hinweis:
Falls die Kanäle auf drei Ausgänge/Relais pro Jalousiengruppe konfiguriert sind,
beträgt die max. Anzahl an Jalousiegruppen pro OMX-CCO zwei.
ON
ON
1
2
3
4
5
OPTIONS
Ausgangskonfigur
Öffen
Öffen
ation für MWTs
Schließen
Schließen
Ausgangstyp
Dauer
Impulskontakt
Stop-Funktion
Beide Ausgänge
Öffnen und Schließen
geöffnet
gleichzeitig gepulst*
* Bitte lesen Sie die Warnung am Anfang des Abschnitts Einstellung der Optionen.
