Installationsanweisungen
Beschreibung
Das OMX-CCO-8 stellt acht Ausgänge mit potentialfreien Kontakten zur Verfügung, mit denen die
Steuerung von A/V-System in das Lutron Lichtsteuersystem integriert werden kann. Das OMX-CCO-8
kann außerdem motorisierte Jalousien (MWT) steuern, die potentialfreie Kontakte als Eingang
akzeptieren. Das OMX-CCO-8 kann in GRAFIK 5000
Lichtsteuersystemen eingesetzt werden.
Merkmale
Das OMX-CCO-8 stellt sowohl Schliesser- (NO) als auch Öffnerkontakte (NC) zur Verfügung.
Das OMX-CCO-8 kann auf Impuls- oder Dauerausgänge eingestellt werden.
Die Ausgänge können entweder als individuelle Ausgänge oder als Jalousienkanäle eingestellt werden.
Die als Jalousienkanäle eingestellten Ausgänge können im AUF / AB-Modus oder im
AUF / STOP / AB-Modus eingestellt werden.
Manuelle Betätigung der Relais am OMX-CCO-8 ermöglichen die Prüfung der Systemverkabelung.

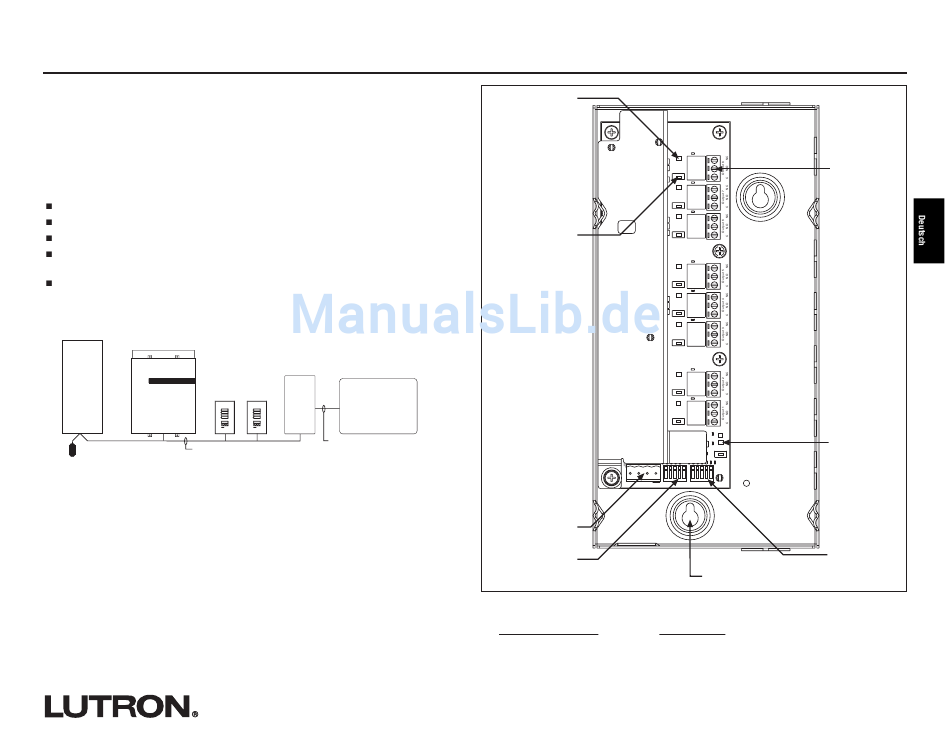

Systemschaltbild
Bedienstellen-Steuerleitung
LT-1
, GRAFIK 6000
, und GRAFIK 7000
™
®
™
OMX-
A/V-Einrichtung oder
CCO-8
Jalousiensteuerung
PELV-Verkabelung
Ausgang mit potentialfreien Kontakten
Ausgangs-Status-LED
(alle 8 sind gleich)
Manuelle Schalter am
Relais (alle 8 Schalter
sind gleich)
COM +V MUX MUX
Einführung der
Options-DIP-schalter
Nennströme der Ausgänge
Spannungsversorgung
Ohmische Last
0-30 V
30-42 V
OMX-CCO-8
Potentialfreie
Ausgangskontakte
(alle 8 Ausgänge
sind gleich)
Status-LED
1 2 3 4 5
1 2 3 4 5
OPTIONS
ADDRESS
Adressen-DIP-
schalter
Montageloch (2x)
1,0 A
0,5 A
