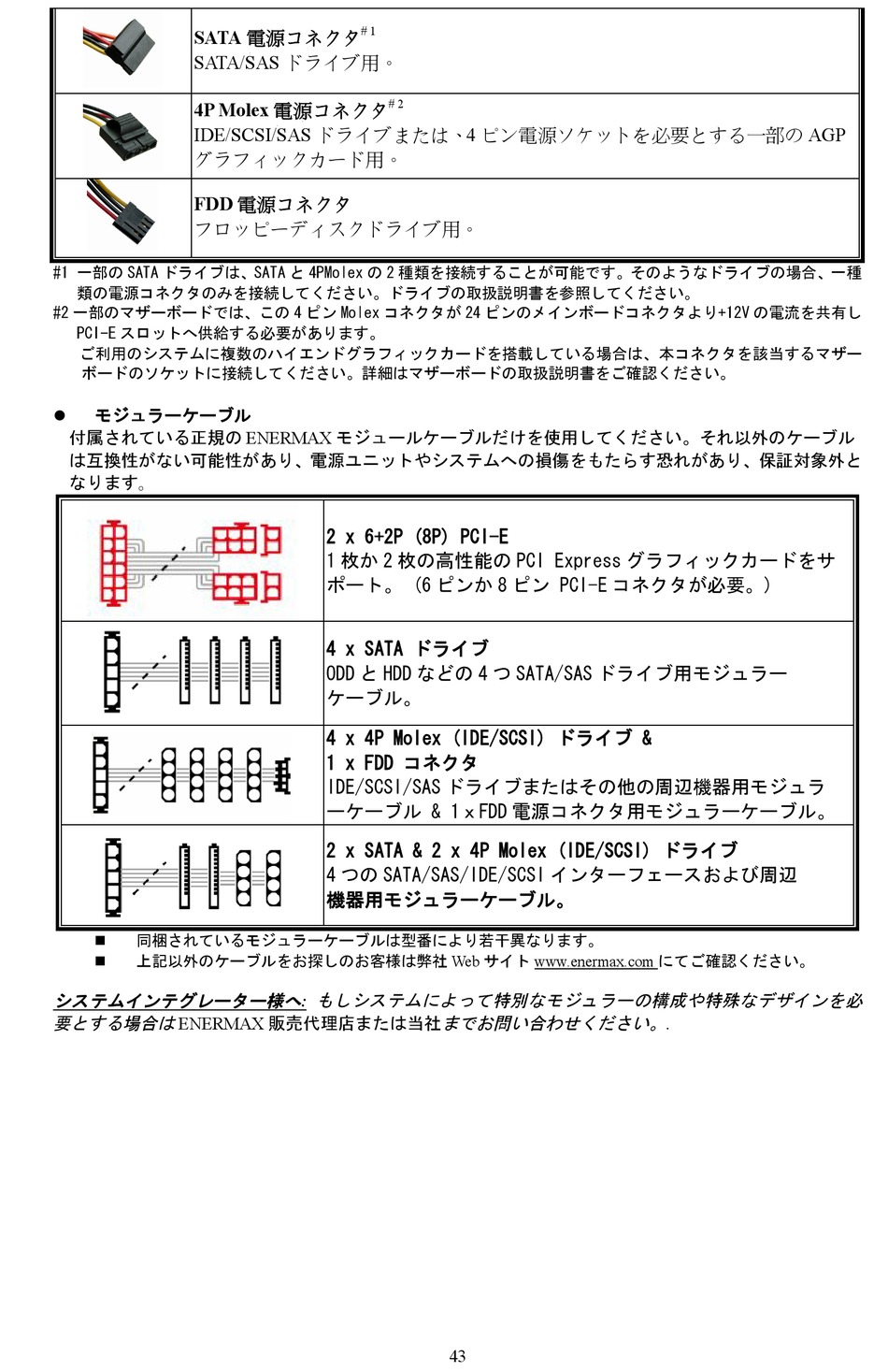

SATA 電源コネクタ
SATA/SAS ドライブ用。
4P Molex 電源コネクタ
IDE/SCSI/SAS ドライブまたは、4 ピン電源ソケットを必要とする一部の AGP
グラフィックカード用。
FDD 電源コネクタ
フロッピーディスクドライブ用。
#1 一部の SATA ドライブは、SATA と 4PMolex の 2 種類を接続することが可能です。そのようなドライブの場合、一種
類の電源コネクタのみを接続してください。ドライブの取扱説明書を参照してください。
#2 一部のマザーボードでは、この 4 ピン Molex コネクタが 24 ピンのメインボードコネクタより+12V の電流を共有し
PCI-E スロットへ供給する必要があります。
ご利用のシステムに複数のハイエンドグラフィックカードを搭載している場合は、本コネクタを該当するマザー
ボードのソケットに接続してください。詳細はマザーボードの取扱説明書をご確認ください。
モジュラーケーブル

付属されている正規の ENERMAX モジュールケーブルだけを使用してください。それ以外のケーブル
は互換性がない可能性があり、電源ユニットやシステムへの損傷をもたらす恐れがあり、保証対象外と
なります。
同梱されているモジュラーケーブルは型番により若干異なります。

上記以外のケーブルをお探しのお客様は弊社 Web サイト www.enermax.com にてご確認ください。

システムインテグレーター様へ : もしシステムによって特別なモジュラーの構成や特殊なデザインを必
要とする場合は ENERMAX 販売代理店または当社 までお問い合わせください。 .
# 1
# 2
2 x 6+2P (8P) PCI-E
1 枚か 2 枚の高性能の PCI Express グラフィックカードをサ
ポート。 (6 ピンか 8 ピン PCI-E コネクタが必要。)
4 x SATA ドライブ
ODD と HDD などの 4 つ SATA/SAS ドライブ用モジュラー
ケーブル。
4 x 4P Molex (IDE/SCSI) ドライブ &
1 x FDD コネクタ
IDE/SCSI/SAS ドライブまたはその他の周辺機器用モジュラ
ーケーブル & 1ｘFDD 電源コネクタ用モジュラーケーブル。
2 x SATA & 2 x 4P Molex (IDE/SCSI) ドライブ
4 つの SATA/SAS/IDE/SCSI インターフェースおよび周辺
機器用モジュラーケーブル。
