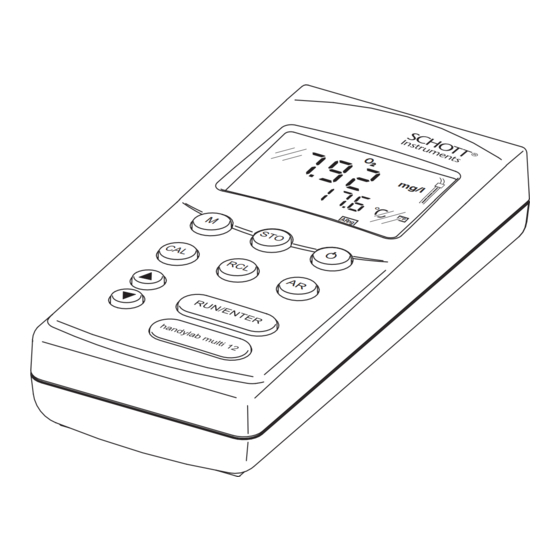

- Seite 1 Bedienungsanleitung handylab multi 12 pH/Sauerstoff/Leitfähigkeits-Taschenmessgerät ba75371d03 11/2009...
- Seite 2 Cond 330i/340i Aktualität bei Fortschrittliche Technik und das hohe Qualitätsniveau unserer Geräte Drucklegung werden durch eine ständige Weiterentwicklung gewährleistet. Daraus können sich evtl. Abweichungen zwischen dieser Bedienungsanleitung und Ihrem Gerät ergeben. Auch Irrtümer können wir nicht ganz aus- schließen. Haben Sie deshalb bitte Verständnis, dass aus den Anga- ben, Abbildungen und Beschreibungen keine juristischen Ansprüche abgeleitet werden können.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis handylab multi 12 - Inhaltsverzeichnis Überblick ......... 5 Allgemeine Merkmale . - Seite 4 Inhaltsverzeichnis handylab multi 12 Daten übertragen ........54 4.7.1...
-
Seite 5: Überblick
Allgemeine Merkmale Mit dem kompakten Präzisions-Taschengerät handylab multi 12 können Sie schnell und zuverlässig pH-Messungen, Sauerstoffmessungen und Leitfä- higkeitsmessungen durchführen. Das Taschengerät handylab multi 12 bietet für alle Anwendungsbereiche ein Höchstmaß an Bedienkomfort, Zuverlässigkeit und Messsicherheit. ® ® Die bewährten MultiCal... -
Seite 6: Tastenfeld
Überblick handylab multi 12 Tastenfeld RUN/ENTER Tastenfunktionen Messgröße wählen <M>: – pH-Wert / Redoxspannung – Sauerstoffkonzentration / Sauerstoffsättigung – Leitfähigkeit / Salinität Messwert speichern <STO> Messgerät ein-/ausschalten <EIN/AUS> Kalibrieren der jeweils eingestellten Messgröße <CAL> Messwerte anzeigen/übertragen <RCL> Funktion AutoRead aktivieren/deaktivieren <AR>... -
Seite 7: Display
12 Überblick Display Statusanzeige Sensorsymbol mV/pH % mg/l Messwertanzeige mbar 1/ cm Sal Time Baud Funktions- und ° Day.Month No. ° Year Ident Temperaturanzeige Tref20 AutoCal DIN Auto Store Tref25 LoBat ARng AutoCal TEC Buchsenfeld Sauerstoffsensor oder Leitfähigkeitsmesszel- pH-Messkette Temperaturmessfühler pH... -
Seite 8: Bedienstruktur
Überblick handylab multi 12 1.5 Bedienstruktur Im folgenden Überblickdiagramm sehen Sie, welche Tasten Sie drükken müssen, um zwischen den verschiedenen Messmodi zu wechseln: Redox- ▲ pH-Wert spannung ▼ Sauerstoffsensor Leitfähigkeitsmeßzelle verbinden verbinden oder oder <M> <M> bzw. abstecken bzw. abstecken... -
Seite 9: Technische Daten
12 Überblick Technische Daten Abmessungen Länge [mm] und Gewicht Breite [mm] Höhe [mm] Gewicht [kg] ca. 0,3 Mechanischer Auf- Schutzart IP 66 Elektrische Sicher- Schutzklasse heit Prüfzeichen cETLus, CE Umgebungs- Lagerung - 25 °C ... + 65 °C... - Seite 10 Überblick handylab multi 12 mg/l Messbereich II 0 ... 90,0l 0 ... 600 Auflösung Genauigkeit Konzentration ± 0,5 % vom Messwert Oxi (± 1 digit) bei Umgebungstemperatur 5 °C ... 30 °C Sättigung ± 0,5 % vom Messwert bei Messung im Bereich von ±...
- Seite 11 12 Überblick Zellenkonstante C [cm 0,450 ... 0,500 kalibrieren Referenz- Tref einstellbar 20 °C oder 25 °C temperatur LF Serielle Automatische Umschaltung bei Anschluss eines PCs oder eines Druckers. Schnittstelle RS232, Datenausgabe Baudrate einstellbar 1200, 2400, 4800, 9600 Baud...
- Seite 12 Überblick handylab multi 12 Angewandte EG-Richtlinie 2004/108/EG Richtlinien und EN 61326-1 Normen EN 61000-3-2 EN 61000-3-3 FCC Class A Gerätesicherheit EG-Richtlinie 2006/95/EG EN 61010-1 ANSI/UL 61010-1 CAN/CSA-C22.2 No. 61010-1 Klimaklasse VDI/VDE 3540 Schutzart EN 60529 ba75371d03 11/2009...
-
Seite 13: Sicherheit
12 Sicherheit Sicherheit Diese Bedienungsanleitung enthält grundlegende Hinweise, die bei Inbe- triebnahme, Bedienung und Wartung des Messgerätes zu beachten sind. Daher ist diese Bedienungsanleitung unbedingt vor dem Arbeiten vom Be- diener zu lesen. Die Bedienungsanleitung ständig am Einsatzort des Messgerätes verfügbar halten. -
Seite 14: Allgemeine Sicherheitshinweise
Sicherheit handylab multi 12 Allgemeine Sicherheitshinweise Dieses Gerät ist gemäß den einschlägigen Richtlinien und Normen für elek- tronische Messgeräte gebaut und geprüft (siehe Abschnitt 1.6 T ECHNISCHE ATEN Es hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Funktion und Die einwandfreie Funktion und Betriebssicherheit des Messgerätes ist nur Betriebssicherheit dann gewährleistet, wenn bei der Benutzung die allgemein üblichen Sicher-... -
Seite 15: Inbetriebnahme
12 Inbetriebnahme Inbetriebnahme Lieferumfang Taschenmessgerät handylab multi 12 Bedienungsanleitung und Kurzanleitung 4 Batterien 1,5 V Mignon Typ AA (im Gerät) Erstinbetriebnahme Führen Sie folgende Tätigkeiten aus: Datum und Uhrzeit einstellen Steckernetzgerät anschließen (optional). Datum und Uhrzeit Taste <M> drücken und festhalten. - Seite 16 Inbetriebnahme handylab multi 12 spannung (12 V DC). Die Batterien werden dabei geschont. Achtung Die Netzspannung am Einsatzort muss innerhalb des Eingangs-Spannungs- bereichs des Original-Steckernetzgeräts liegen (siehe Abschnitt 1.6 T ECHNISCHE ATEN Achtung Verwenden Sie nur Original-Steckernetzgeräte (siehe Abschnitt 1.6 T...
-
Seite 17: Bedienung
12 Bedienung Bedienung Messgerät einschalten Taste <EIN/AUS> drücken. Im Display erscheint kurz der Displaytest. Das Messgerät schaltet danach automatisch in den Messmo- dus. Messmodus beim Angeschlossener Sensor Messmodus Einschalten Kein Sensor oder pH-/Redox- pH- oder Redoxmessung (je nach Messkette zuletzt gewählter Einstellung) -
Seite 18: Ph-Wert/Redoxspannung
Bedienung handylab multi 12 pH-Wert/Redoxspannung 4.2.1 Allgemeines Vorbereitende Führen Sie folgende vorbereitende Tätigkeiten aus, wenn Sie messen möch- Tätigkeiten ten: pH-Messkette an das Messgerät anschließen. GegebenenfallsTaste <M> so oft drücken, bis die Statusanzei- ge pH (pH-Messung) oder U (Messung der Redoxspannung) erscheint. - Seite 19 12 Bedienung Temperatur- Sie können pH-Messungen mit und ohne Temperaturmessfühler sowie mit messung bei dem Temperaturmessfühler eines Sauerstoffsensors oder einer Leitfähig- pH-Messungen keitsmesszelle durchführen. Das Messgerät erkennt, welche Sensoren an- geschlossen sind und schaltet automatisch in den richtigen Modus der Temperaturmessung.
-
Seite 20: Ph-Wert Messen
Bedienung handylab multi 12 4.2.2 pH-Wert messen Vorbereitende Tätigkeiten gemäß Abschnitt 4.2.1 ausführen. pH-Messkette in die Messlösung eintauchen. Tasten <▲> <▼> drücken, bis in der Statusanzeige pH er- scheint. Der pH-Wert erscheint im Display. mV/pH % mg/l mbar 1/ cm Sal... -
Seite 21: Redoxspannung Messen
12 Bedienung Ggf. mit <RUN/ENTER> die nächste AutoRead-Messung star- ten. AutoRead-Funktion beenden: Taste <AR> drücken. Hinweis Ein Abbruch der laufenden AutoRead-Messung (mit Übernahme des aktuel- len Wertes) ist jederzeit möglich mit <RUN/ENTER>. 4.2.3 Redoxspannung messen Das Messgerät kann in Verbindung mit einer Redoxmesskette, z. B. -
Seite 22: Kalibrieren Ph
Bedienung handylab multi 12 4.2.4 Kalibrieren pH Warum pH-Messketten altern. Dabei verändern sich Asymmetrie (Nullpunkt) und kalibrieren? Steilheit der pH-Messkette. Als Folge wird ein ungenauer Messwert ange- zeigt. Durch das Kalibrieren werden die aktuellen Werte für Asymmetrie und Steilheit der Messkette ermittelt und im Messgerät abgespeichert. Kalibrieren Sie deshalb in regelmäßigen Abständen. - Seite 23 12 Bedienung Beispielausdruck: CALIBRATION PROTOCOL 02.03.01 14:19 Device No.: 12345678 CALIBRATION pH Cal Time: 01.03.01 / 15:20 Cal Interval: AutoCal TEC Tauto Buffer 1 2.00 Buffer 2 4.01 * Buffer 3 7.00 * Buffer 4 10.01 184.1mV 25.0°C 3.0mV...
- Seite 24 Bedienung handylab multi 12 Vorbereitende pH-Messkette an das Messgerät anschließen. Tätigkeiten GegebenenfallsTaste <M> so oft drücken, bis die Statusanzei- ge pH (pH-Messung) oder U (Messung der Redoxspannung) erscheint. Pufferlösungen bereithalten. Lösungen temperieren und aktuelle Temperatur messen, falls die Messung ohne Temperaturmessfühler erfolgt (die Anzeige TP fehlt im Display).
- Seite 25 12 Bedienung Ggf. Temperatur der ersten Pufferlösung bei gedrückter Taste <RUN/ENTER> mit <▲> <▼> eingeben. pH-Messkette in die erste Pufferlösung tauchen. Taste <RUN/ENTER> drücken. Die Anzeige AR blinkt. Im Display erscheint die Messkettenspannung (mV) oder der Puffersollwert. Beispiel:...
- Seite 26 Bedienung handylab multi 12 mV/pH mV/pH mg/l mg/l mbar mbar 1/ cm Baud Baud Time Time ° ° Day.Month No. Day.Month No. ° ° Year Ident Year Ident Tref25 Tref20 AutoCal DIN Auto Store Tref25 Tref20 AutoCal DIN Auto Store...
-
Seite 27: Sauerstoff
12 Bedienung Sauerstoff 4.3.1 Allgemeines Sie können folgende Messgrößen messen: Sauerstoffkonzentration Sauerstoffsättigung Das Messgerät ist mit den Funktionen ausgestattet: AutoRange (automatische Messbereichswahl), AutoRead (Driftkontrolle) zur Überprüfung der Stabilität des Messsignals. Dadurch ist die Reproduzierbarkeit des Messsignals gewährleistet. Ein-/ Ausschalten der Funktion AutoRead siehe Seite 30. -
Seite 28: Sauerstoffkonzentration Messen
Bedienung handylab multi 12 4.3.2 Sauerstoffkonzentration messen Bei der Konzentrationsmessung von Messlösungen mit einem Salzgehalt von mehr als 1 g/l ist eine Salzgehaltskorrektur erforderlich. Hinweis Das Eingeben des aktuellen Salzgehalts ist in Abschnitt 4.3.6 S auf Seite 34 beschrieben. ALZGEHALTSKORREKTUR Ein-/Ausschalten der Salzgehaltskorrektur siehe unten. -
Seite 29: Sauerstoffsättigung Messen
12 Bedienung TDS UpH mV/pH mg/l mbar Time Baud ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store ARng LoBat AutoCal TEC Bei gedrückter Taste <RUN/ENTER> mit <▼> Salzgehaltskor- rektur ausschalten. Im Display erlischt die SAL-Anzeige. -
Seite 30: Autoread Ar (Driftkontrolle)
Bedienung handylab multi 12 4.3.4 AutoRead AR (Driftkontrolle) Die Funktion AutoRead (Driftkontrolle) prüft die Stabilität des Messsignals. Die Stabilität hat einen wesentlichen Einfluss auf die Reproduzierbarkeit des Messwerts. Messmodus mit <M> und/oder <▲> <▼> aufrufen. AutoRead-Funktion mit <AR> aktivieren. Der aktuelle Messwert wird eingefroren (Hold-Funktion). -
Seite 31: Kalibrieren Sauerstoff
12 Bedienung 4.3.5 Kalibrieren Sauerstoff Warum Sauerstoffsensoren altern. Dabei verändert sich die Steilheit des Sauerstoff- kalibrieren? sensors. Durch das Kalibrieren wird die aktuelle Steilheit des Sensors ermit- telt und im Messgerät abgespeichert. Wann kalibrieren? Nach Anschließen eines anderen Sauerstoffsensors Wenn das Sensorsymbol blinkt (nach Ablauf des Kalibrierintervalls). - Seite 32 Bedienung handylab multi 12 Sensorbewertung Nach dem Kalibrieren bewertet das Messgerät den aktuellen Zustand des Sensors über die relative Steilheit. Die Bewertung erscheint im Display. Die relative Steilheit hat keine Auswirkung auf die Messgenauigkeit. Niedrige Werte weisen darauf hin, dass die Elektrolytfüllung in absehbarer Zeit ver- braucht ist und der Sensor regeneriert werden muss.
- Seite 33 12 Bedienung TDS UpH mV/pH mg/l mbar Time Baud ° Day.Month No. ° Year Ident Tref25 Tref20 Auto Store AutoCal DIN LoBat ARng AutoCal TEC Taste <RUN/ENTER> drücken. AutoRead ist aktiv, AR blinkt. TDS UpH mV/pH mg/l mbar...
-
Seite 34: Salzgehaltskorrektur
Sie das Salinitätsäquivalent der Messlösung eingeben (Bereich 0,0 - 70,0) und die Salzgehaltskorrektur einschalten. Hinweis Sie können mit dem Taschengerät handylab multi 12 die Salinität messen. Das Vorgehen ist im Abschnitt 4.4.3 S auf Seite 37 beschrie- ALINITÄT MESSEN ben. -
Seite 35: Leitfähigkeit
12 Bedienung Leitfähigkeit 4.4.1 Allgemeines Achtung Bei Anschluss von geerdetem PC/Drucker kann nicht in geerdeten Medien gemessen werden, da fehlerhafte Ergebnisse geliefert werden! Die Schnittstelle RS232 ist nicht galvanisch getrennt. Vorbereitende Führen Sie folgende vorbereitende Tätigkeiten aus, wenn Sie messen möch- Tätigkeiten... - Seite 36 Bedienung handylab multi 12 Zellenkonstante Taste <RCL> so oft drücken, bis die Anzeige CAL disp er- überprüfen scheint. mV/pH % mg/l mbar Time Baud ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store ARng LoBat AutoCal TEC Taste <RUN/ENTER>...
-
Seite 37: Leitfähigkeit Messen
12 Bedienung 4.4.2 Leitfähigkeit messen So können Sie Leitfähigkeitsmessungen durchführen: Vorbereitende Tätigkeiten gemäß Abschnitt 4.4.1 auf Seite 35 ausführen. Leitfähigkeitsmesszelle in die Messlösung eintauchen. Taste <▲> <▼> drücken, bis in der Statusanzeige und die Einheit μS/cm erscheint. Der Leitfähigkeitswert erscheint im Display. -
Seite 38: Autoread Ar (Driftkontrolle)
Bedienung handylab multi 12 4.4.4 AutoRead AR (Driftkontrolle) Die Funktion AutoRead (Driftkontrolle) prüft die Stabilität des Messsignals. Die Stabilität hat einen wesentlichen Einfluss auf die Reproduzierbarkeit des Messwertes. ӕ Messmodus oder SAL mit <M> und/oder <▲ > <▼> aufru- fen. -
Seite 39: Zellenkonstante Bestimmen (Kalibrierung Im Kontrollstandard)
12 Bedienung 4.4.5 Zellenkonstante bestimmen (Kalibrierung im Kontrollstandard) Warum Durch Alterung verändert sich die Zellenkonstante geringfügig, z. B. durch Zellenkonstante Ablagerungen. Als Folge wird ein ungenauer Messwert angezeigt. Die ur- bestimmen? sprünglichen Eigenschaften der Zelle können oft durch Reinigen wiederher- gestellt werden. - Seite 40 Bedienung handylab multi 12 Kalibrier- Nach dem Kalibrieren bewertet das Messgerät automatisch den aktuellen bewertung Zustand der Kalibrierung. Die Bewertung erscheint im Display. Anzeige Zellenkonstante [cm 0,450 ... 0,500 cm außerhalb des Bereichs 0,450 ... 0,500 cm Fehlerbehebung gemäß Kapitel ...
- Seite 41 12 Bedienung mV/pH % mg/l mbar Time Baud ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store ARng LoBat AutoCal TEC Zurück zum Messmodus: Taste <M> drücken. Die ermittelte Zellenkonstante wird für die Messung übernommen.
-
Seite 42: Kalibrierintervalle (Int 3, Int 4, Int 5)
Bedienung handylab multi 12 Kalibrierintervalle (Int 3, Int 4, Int 5) Für jede Messgröße ist ein Zeitintervall gespeichert, nach dessen Ablauf Sie an das Kalibrieren erinnert werden. Nach Ablauf eines Kalibrierintervalls blinkt das Sensorsymbol zur entsprechenden Messgröße. Messungen sind weiterhin möglich. Durch Kalibrieren des entsprechenden Sensors wird die Funktion zurückgesetzt und der Zeitraum des Intervalls beginnt von Neuem. -
Seite 43: Speichern
12 Bedienung Speichern Das Taschenmessgerät handylab multi 12 verfügt über einen internen Da- tenspeicher. Darin können bis zu 500 Datensätze abgespeichert werden. Ein kompletter Datensatz besteht aus: Speicherplatz-Nummer Datum/Uhrzeit Messwerte der angeschlossenen Sensoren Temperaturwerte der angeschlossenen Sensoren Temperaturmessverfahren Ident-Nummer Sie können Messwerte (Datensätze) auf 2 Arten in den Datenspeicher über-... - Seite 44 Bedienung handylab multi 12 mV/pH % mg/l mbar 1/ cm Sal Time Baud ° Day.Month ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store ARng LoBat AutoCal TEC Lin Cal Mit <▲> <▼> die gewünschte Ident-Nummer eingeben (1 ... 999).
-
Seite 45: Autostore (Int 1) Einschalten
12 Bedienung 4.6.2 AutoStore (Int 1) einschalten Das Speicherintervall (Int 1) bestimmt den zeitlichen Abstand zwischen auto- matischen Speichervorgängen. Nach Ablauf des eingestellten Intervalls wird der aktuelle Datensatz in den internen Speicher und an die Schnittstelle über- tragen. - Seite 46 Bedienung handylab multi 12 mV/pH % mg/l mbar Time Baud ° Day.Month No. ° Year Ident Tref20 Auto Store Tref25 AutoCal DIN LoBat ARng AutoCal TEC Mit <▲> <▼> die gewünschte Ident-Nummer eingeben. Mit <RUN/ENTER> bestätigen. Das Messgerät wechselt in den zuletzt aktiven Messmodus und startet den Mess- und Speichervorgang.
-
Seite 47: Datenspeicher Ausgeben
12 Bedienung 4.6.3 Datenspeicher ausgeben Sie können den Inhalt des Datenspeichers ausgeben: Gespeicherte Daten auf Display Kalibrierdaten auf Display Gespeicherte Daten auf Schnittstelle Kalibrierprotokoll auf Schnittstelle Gespeicherte Taste <RCL> so oft drücken, bis im Display Sto disp erscheint. - Seite 48 Bedienung handylab multi 12 Hinweis Falls Sie nach einem bestimmten Element des Datensatzes (z. B. Datum) suchen möchten, gehen Sie folgendermaßen vor: Mit <RUN/ENTER> das Element (z. B. Datum) anwählen. <▲> bzw. <▼> so oft betätigen bis das gewünschte Element im Display erscheint.
-
Seite 49: Kalibrierdaten Auf Display Ausgeben
12 Bedienung Beispielausdruck: 09.03.01 17:10 pH 10.01 °C Tauto Ident : 09.03.01 17:12 305 mV Tauto Ident : 09.03.01 17:24 7.88 mg/l 17,6° Tauto Ident : 09.03.01 17:46 7,11 mg/l 17,8° Tauto SAL = 17,9 Ident : 10.03.01 19:09 2.40 mS/cm... - Seite 50 Bedienung handylab multi 12 Taste <RUN/ENTER> drücken. Die Daten der letzten Kalibrierung aller Messgrößen erschei- nen in folgender Reihenfolge: pH: Steilheit SLO und Asymmetrie ASY Sauerstoff: Relative Steilheit SLO LF: Zellenkonstante C Die Informationen zum Kalibrierverfahren werden ebenfalls ausgegeben. mV/pH...
- Seite 51 12 Bedienung Mit <RUN/ENTER> gelangen Sie zur Anzeige der Zellenkon- stante. Der angezeigte Wert ist: Die aktuelle, kalibrierte Zellenkonstante (mit Sensorymbol im Display) oder die feste Zellenkonstante 0,475 1/cm (ohne Sensorsymbol im Display). In diesem Fall sind die Messparameter initiali- siert (siehe Abschnitt 4.9 R...
- Seite 52 Bedienung handylab multi 12 Kalibrierprotokoll Taste <RCL> so oft drücken, bis im Display CAL SEr er- auf Schnittstelle scheint. ausgeben mV/pH C A L % mg/l mbar Time Baud ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto...
-
Seite 53: Speicher Löschen
12 Bedienung 4.6.4 Speicher löschen Mit dieser Funktion können Sie die abgespeicherten Datensätze löschen. Es stehen dann wieder 500 Speicherplätze zur Verfügung. Hinweis Die Funktion Speicher löschen erscheint nur, wenn bereits Datensätze im Speicher abgelegt sind. Ansonsten wechselt das Messgerät automatisch in den zuletzt aktiven Messmodus. -
Seite 54: Daten Übertragen
Bedienung handylab multi 12 Daten übertragen Sie haben folgende Möglichkeiten Daten zu übertragen: Eine der folgenden Optionen: – Mit der Funktion AutoStore (Seite 45) werden Messwerte periodisch (Speicherintervall Int 1) intern gespeichert und an die Schnittstelle ausgegeben. – Mit der Funktion Intervall Datenübertragung (Int 2) werden Messwerte periodisch an die Schnittstelle ausgegeben (siehe unten). -
Seite 55: Intervall Datenübertragung (Int 2)
12 Bedienung 4.7.1 Intervall Datenübertragung (Int 2) Das Intervall zur Datenübertragung (Int 2) bestimmt den zeitlichen Abstand zwischen automatischen Datenübertragungen. Nach Ablauf des eingestell- ten Intervalls wird der aktuelle Datensatz an die Schnittstelle übertragen. Intervall Das Intervall ist werkseitig auf OFF gestellt. -
Seite 56: Pc/Externer Drucker (Rs232-Schnittstelle)
Bedienung handylab multi 12 4.7.2 PC/externer Drucker (RS232-Schnittstelle) Über die RS232-Schnittstelle können Sie die Daten an einen PC oder einen externen Drucker übertragen. Verbinden Sie die Schnittstelle über das Kabel Z 395 (PC) bzw. Kabel Z 391 (ext. Drucker) mit den Geräten. -
Seite 57: Konfigurieren
12 Bedienung Konfigurieren Sie können das Taschenmessgerät individuell an Ihre Erfordernisse anpas- sen. Folgende Parameter können Sie hierzu verändern (der Auslieferzustand ist fett gekennzeichnet): Baudrate 1200, 2400, 4800, 9600 Luftdruckanzeige Aktueller Wert in mbar (keine Eingabe möglich) Intervallzeiten –... - Seite 58 Bedienung handylab multi 12 mV/pH C A L % mg/l mbar Time Baud ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store ARng LoBat AutoCal TEC Gewünschte Anzeige während der pH-Kalibrierung mit <▲> <▼> einstellen. mV: Anzeige der aktuellen Messkettenspannung /pH: Anzeige des Puffersollwerts.
- Seite 59 12 Bedienung Intervall TDS UpH Kalibrierung O mV/pH mg/l mbar 1/ cm Baud Time ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store ARng LoBat AutoCal TEC Gewünschten Zeitraum in Tagen (d) mit <▲> <▼> einstellen.
-
Seite 60: Datum Und Uhrzeit
Bedienung handylab multi 12 Datum und Uhrzeit mV/pH D i s % mg/l mbar 0 9 0 Time Baud ° Day.Month ° Year Ident Tref25 Tref20 AutoCal DIN Auto Store ARng LoBat AutoCal TEC Mit <▲> <▼> das Datum des aktuellen Tages einstellen. -
Seite 61: Rücksetzen (Reset)
12 Bedienung Rücksetzen (Reset) Sie können Mess- und Konfigurationsparameter getrennt voneinander rück- setzen (initialisieren). Messparameter Die folgenden Messparameter (pH/O /LF InI) lassen sich auf den Ausliefer- zustand rücksetzen: Messmodus Asymmetrie 0 mV Steilheit -59,16 mV Messmodus Sauerstoffkonzentration relative Steilheit 1,00 Salinität (Wert) - Seite 62 Bedienung handylab multi 12 Messparameter Taste <RUN/ENTER> drücken und festhalten. rücksetzen Taste <CAL> drücken. Die Einstellung zum Rücksetzen der pH-Messparameter erscheint im Display. mV/pH % mg/l mbar Time Baud ° Day.Month No. ° Year Ident Tref25 Tref20 AutoCal DIN Auto...
-
Seite 63: Konfigurations- Parameter Rücksetzen
12 Bedienung mV/pH % mg/l mbar Time Baud ° Day.Month No. ° Year Ident Tref20 Auto Tref25 AutoCal DIN Store LoBat ARng AutoCal TEC Mit <▲> <▼> zwischen no und YES wechseln. YES: Messparameter LF rücksetzen. no: Einstellungen beibehalten. - Seite 64 Bedienung handylab multi 12 ba75371d03 11/2009...
-
Seite 65: Wartung, Reinigung, Entsorgung
12 Wartung, Reinigung, Entsorgung Wartung, Reinigung, Entsorgung Wartung Das Messgerät ist weitgehend wartungsfrei. Die Wartung besteht lediglich im Austauschen der Batterien. Die Anzeige Lo- Bat weist auf einen fälligen Batteriewechsel hin. Die Batterien sind dann weit- gehend entladen. -
Seite 66: Reinigung
Wartung, Reinigung, Entsorgung handylab multi 12 Hinweis Zur Wartung der Messketten, Sensoren und Messzellen die entsprechende Bedienungsanleitung beachten. Reinigung Das Messgerät gelegentlich mit einem feuchten, fusselfreien Tuch abwi- schen. Bei Bedarf das Gehäuse mit Isopropanol desinfizieren. Achtung Das Gehäuse besteht aus Kunststoff (ABS). Deshalb den Kontakt mit Aceton und lösungsmittelhaltigen Reinigungsmitteln vermeiden. -
Seite 67: Wa Tun, Wenn.
12 Was tun, wenn... Was tun, wenn... pH-Systemmeldungen Fehlermeldung Ursache Behebung pH-Messkette: – nicht angeschlossen – Messkette anschließen – Luftblase vor dem Diaphragma – Luftblase entfernen – Luft im Diaphragma – Luft absaugen bzw. Diaphragma benetzen – Kabel gebrochen –... - Seite 68 Was tun, wenn... handylab multi 12 Pufferlösungen: – Pufferlösungen falsch – Kalibrierverfahren wechseln – Pufferlösungen zu alt – Nur 1x verwenden. Haltbarkeit beachten – Pufferlösungen verbraucht – Lösungen wechseln Kein stabiler Ursache Behebung Messwert pH-Messkette: – Diaphragma verschmutzt – Diaphragma reinigen –...
-
Seite 69: Oxi-Systemmeldungen
12 Was tun, wenn... Oxi-Systemmeldungen Fehlermeldung Ursache Behebung Anzeigebereich überschritten Sauerstoffsensor: – nicht angeschlossen – Sensor anschließen – Kabel gebrochen – Sensor austauschen – verbraucht – Sensor austauschen – Kurzschluss zwischen Gold- – Sensor reinigen, ggf. und Bleielektrode... -
Seite 70: Leitfähigkeit Systemmeldungen
Was tun, wenn... handylab multi 12 Zu kleiner Ursache Behebung Messwert – Unzureichende Anströmung – Sensor anströmen Zu hoher Ursache Behebung Messwert – Hohe Anteile gelöster Stoffe – Löslichkeitsfunktion mit Hilfe des Salinitäts-Äquivalentes korrigieren – Luftblasen prallen mit hoher – Membran nicht direkt Geschwindigkeit auf die anströmen... -
Seite 71: Allgemeine Fehler
12 Was tun, wenn... Allgemeine Fehler Anzeige LoBat Ursache Behebung – Batterien weitgehend entladen – Batterien austauschen (siehe Abschnitt 5.1 W ARTUNG Gerät reagiert Ursache Behebung nicht – Betriebszustand undefiniert – Prozessor-Reset: auf Tastendruck oder EMV-Beaufschlagung Taste <CAL> gedrückt halten unzulässig... - Seite 72 Was tun, wenn... handylab multi 12 ba75371d03 11/2009...
-
Seite 73: Verzeichnisse
12 Verzeichnisse Verzeichnisse Dieses Kapitel bietet Ihnen Zusatzinformationen und Orientierungshilfen. Abkürzung Das Abkürzungsverzeichnis erklärt Displayanzeigen und verwendete Abkür- zungen. Fachwort Das Fachwortverzeichnis (Glossar) erklärt kurz die Bedeutung der Fachbe- griffe. Fachbegriffe, die der Zielgruppe bekannt sein müssten, werden hier je- doch nicht erläutert. - Seite 74 Verzeichnisse handylab multi 12 Abkürzungsverzeichnis Leitfähigkeitswert (internat. γ) AutoRead (Driftkontrolle) ARng Automatische Bereichsumschaltung Messgerät misst mit höchster Auflösung Asymmetrie AutoCal TEC Automatisches Kalibrieren für pH-Messungen mit SI Analytics Technischen Pufferlösungen nach DIN 19267 Zellenkonstante [cm ] (internat. k) °C Temperatureinheit Grad Celsius Kalibrieren Ct...
- Seite 75 12 Verzeichnisse Steilheitseinstellung bei Kalibrierung (Slope) Temperaturkoeffizient (internat. α) Temperaturmessung aktiv (Temperature Probe) 25/T25 Referenztemperatur 25 °C Asymmetrie ba75371d03 11/2009...
- Seite 76 Verzeichnisse handylab multi 12 Fachwortverzeichnis Asymmetrie Bezeichnung für die Offsetspannung einer pH-Messkette. Es ist die messbare Kettenspannung einer symmetrischen Messkette, deren Membran in eine Lösung mit dem pH des nominellen Messkettennull- punkts (Messketten pH = 7) taucht. Auflösung Kleinste von der Anzeige eines Messgeräts noch darstellbare Diffe- renz zwischen zwei Messwerten.
- Seite 77 12 Verzeichnisse Messlösung Bezeichnung für die messbereite Probe. Eine Messprobe wird aus der Analysenprobe (Urprobe) gewöhnlich durch Aufbereitung erhalten. Messlösung und Analysenprobe sind dann identisch, wenn keine Auf- bereitung erfolgte. Messwert Der Messwert ist der spezielle, zu ermittelnde Wert einer Messgröse.
- Seite 78 Verzeichnisse handylab multi 12 Sauerstoffpartial- Der Druck, den der Sauerstoffanteil in einer Gasmischung oder in ei- druck ner Flüssigkeit ausübt. Sauerstoffsättigung Kurzbezeichnung für die relative Sauerstoffsättigung. Hinweis: Die Sauerstoffsättigung von luftgesättigtem Wasser und die Sauerstoffsättigung von sauerstoffgesättigtem Wasser haben unter- schiedliche Werte.
- Seite 79 12 Stichwortverzeichnis Stichwortverzeichnis Intervall Kalibrierung Leitfähigkeit Asymmetrie Redoxmeßkette Auslieferzustand Redoxspannung Sauerstoff 22, 24 AutoCal TEC Referenztemperatur AutoRange (Sauerstoff) (Leitfähigkeit) AutoRead Referenztemperatur Leitfähigkeit einstellen Kalibrierbewertung Reset Leitfähigkeit Sauerstoff RS232-Schnittstelle Sauerstoff Kalibrieren Leitfähigkeit Batterien wechseln Salinität messen Baudrate einstellen Salzgehaltskorrektur...
- Seite 80 Stichwortverzeichnis handylab multi 12 ba75371d03 11/2009...
