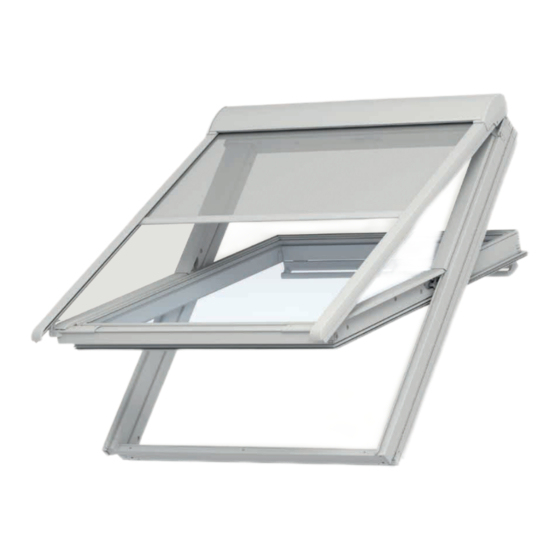

Velux integra MML Montageanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
VELUX INTEGRA
MML
ENGLISH:
Installation instructions for electrically operated awning blind
DEUTSCH:
Montageanleitung einer elektrisch bedienten Hitzeschutz-Markise
FRANÇAIS :
Notice d'installation du store extérieur électrique pare-soleil
DANSK:
Monteringsvejledning til elektrisk betjent markise
NEDERLANDS:
Inbouwinstructies voor de elektrisch bediende buitenzonwering
ITALIANO:
Istruzioni di montaggio per tenda parasole esterna elettrica
ESPAÑOL:
Instrucciones de instalación para toldo eléctrico
®
VAS 452904-2014-03

Werbung

loading

Inhaltszusammenfassung für Velux integra MML

  • Seite 1 VELUX INTEGRA ® ENGLISH: Installation instructions for electrically operated awning blind DEUTSCH: Montageanleitung einer elektrisch bedienten Hitzeschutz-Markise FRANÇAIS : Notice d'installation du store extérieur électrique pare-soleil DANSK: Monteringsvejledning til elektrisk betjent markise NEDERLANDS: Inbouwinstructies voor de elektrisch bediende buitenzonwering ITALIANO: Istruzioni di montaggio per tenda parasole esterna elettrica ESPAÑOL:...
  • Seite 2 2 VELUX...
  • Seite 3 ENGLISH: Read the data plate of the window and choose the appropriate section. Window with data plate in the left-hand side: a The fifth character is a K. Choose the yellow section. Window with data plate in the right-hand side: b The fourth character is a letter.
  • Seite 4 4 VELUX...
  • Seite 5 XXXXXXXX XXX XXXX XX XXXX X www.velux.com EN 14351-1:2006+A1:2010 Pages 5-19 VELUX 5...
  • Seite 6 DEUTSCH: Um eine korrekte Funktion und sichere Bedienung der De buitenzonwering is ontwikkeld om aan te sluiten op VELUX INTEGRA ® Hitzeschutz-Markise gewährleisten zu können, müssen die Hinweise dieser bedieningscentralen. Aansluiting op andere bedieningscentralen kan leiden Anleitung unbedingt beachtet werden! Bitte bewahren Sie die Anleitung tot beschadiging of minder goed functioneren van de buitenzonwering.
  • Seite 7 ENGLISH: Remove covers indicated temporarily by releasing the snap locks . Drill hole through the mark at the top of the side frame covers. Place sealant on all screw holes DEUTSCH: Abdeckbleche durch Auslösen der Schnappverschlüsse vorübergehend entfernen . Loch durch die obere Markierung in die seitlichen Blendrahmen-Abdeckbleche bohren.
  • Seite 8 ENGLISH: Fix top brackets of awning blind in the round holes with screws supplied. Use 30 mm screw (GPL/GPU: 20 mm screw) Note: If there is a rubber gasket, the top brackets must be installed under this. Lift up locking brackets DEUTSCH: Die oberen Markisenbeschläge mit den mitgelieferten Schrauben in den Rundlöchern...
  • Seite 9 ENGLISH: Refit window covers Fenster-Abdeckbleche wieder DEUTSCH: montieren Remettre en place les profilés FRANÇAIS : courts du cadre fixe Vinduets beklædningsdele monteres DANSK: igen Plaats de zij-afdeklijsten van het NEDERLANDS: dakraam terug Reinstallare i rivestimenti della ITALIANO: finestra Vuelva a montar los perfiles de la ESPAÑOL: ventana VELUX 9...
  • Seite 10 GGL/GPL GGU/GPU XXXXXXXX XXXX XX XXXX X www.velux.com EN 14351-1:2006+A1:2010 Position bottom brackets temporarily ENGLISH: on bottom sash. Drill a pilot hole for screw with a ø 3 mm drill bit and make a mark with bradawl through the other hole. Remove brackets and place sealant on screw holes Position bottom brackets and fit with screws supplied.
  • Seite 11 GGU/GPU XXXXXXXX XXXX XX XXXX X www.velux.com EN 14351-1:2006+A1:2010 ENGLISH: Position bottom brackets temporarily on bottom sash and drill holes for screws. Remove brackets and place sealant on screw holes . Position bottom brackets and fit with screws supplied. Remove transit device DEUTSCH: Untere Beschläge vorübergehend am Flügelunterteil anbringen und Schraubenlöcher...
  • Seite 12 Position awning blind . Fit the ENGLISH: awning blind into the bracket and lock it in place . Ensure that the locking bracket is pressed fully home DEUTSCH: Hitzeschutz-Markise anbringen Hitzeschutz-Markise in den Beschlag einhängen und verschließen . Der Verschlussbeschlag muss ganz heruntergedrückt werden FRANÇAIS : Positionner le store extérieur...
  • Seite 13 ENGLISH: Disengage the first side channel from the transit brackets , turn and hold parallel to side frame. Do not remove the transit device at this stage. DEUTSCH: Die erste seitliche Führungsschiene aus den Transportbeschlägen herauslösen und vor dem Markisenkasten anbringen. Transport- sicherung zu diesem Zeitpunkt nicht entfernen.
  • Seite 14 ENGLISH: Pull side channel downwards. It is necessary to pull the side channel hard. Lift the awning top cover and slide the side channel straight into the groove in the top cover. Ensure that the cords do not cross each other and that they are positioned in the side channel .
  • Seite 15 Disengage the second side channel ENGLISH: from the transit brackets , turn and hold parallel to side frame. Do not remove the transit device at this stage. DEUTSCH: Die zweite seitliche Führungsschiene aus den Transportbeschlägen herauslösen und vor dem Markisenkasten anbringen. Transport- sicherung zu diesem Zeitpunkt nicht entfernen.
  • Seite 16 ENGLISH: Pull side channel downwards. It is necessary to pull the side channel hard. Lift the awning top cover and slide the side channel straight into the groove in the top cover. Ensure that the cords do not cross each other and that they are positioned in the side channel .
  • Seite 17 Fix side channels with screws supplied ENGLISH: . Remove and discard transit brackets and devices Seitliche Führungsschienen mit den DEUTSCH: mitgelieferten Schrauben befestigen . Trans- portbeschläge und -sicherungen entfernen Fixer les glissières latérales avec les FRANÇAIS : vis fournies . Retirer et jeter les éléments de protection de transport Sideskinnerne fastgøres med vedlagte DANSK:...
  • Seite 18 ENGLISH: Lead awning blind cable under the window top cover as GGL/GGU shown. If a rain sensor has been or is to be fitted, ensure that the two cables are led side by side under the window top cover. Position the cable behind the top frame insulation and connect the cable to connection box...
  • Seite 19 ENGLISH: Remove the insulation material in the top frame with a screwdriver GPL/GPU . Break off the very end of the insulation material at the perforation . Refit the insulation material in the top frame . Lead awning blind cable under the window top cover as shown.
  • Seite 20 20 VELUX...
  • Seite 21 A–Z X X X X X X X X X X www.velux.com Pages 21-34 VELUX 21...
  • Seite 22 DEUTSCH: Um eine korrekte Funktion und sichere Bedienung der De buitenzonwering is ontwikkeld om aan te sluiten op VELUX INTEGRA ® Hitzeschutz-Markise gewährleisten zu können, müssen die Hinweise dieser bedieningscentralen. Aansluiting op andere bedieningscentralen kan leiden Anleitung unbedingt beachtet werden! Bitte bewahren Sie die Anleitung tot beschadiging of minder goed functioneren van de buitenzonwering.
  • Seite 23 FRANÇAIS : Si la fenêtre est équipée d'un déflecteur noir, l'enlever temporairement . Pour les fenêtres de toit VELUX INTEGRA ® GGL/GGU, retirer temporairement le boîtier de connexion Percer un trou dans le capot et mettre en place le joint passe-fil en caoutchouc .
  • Seite 24 ENGLISH: Remove covers indicated temporarily. Note the position of the covers for later refitting. Dargestellte Abdeckbleche vorüber- DEUTSCH: gehend entfernen. Position der Abdeckbleche für spätere Montage beachten. FRANÇAIS : Retirer temporairement les profilés indiqués. Prendre soin de noter leur position respective pour leur remise en place ultérieure.
  • Seite 25 ENGLISH: Fix top brackets of awning blind in the round holes with screws supplied. Use 30 mm screw (GPL/GPU: 20 mm screw) Note: If there is a rubber gasket, the top brackets must be installed under this. Lift up locking brackets DEUTSCH: Die oberen Markisenbeschläge mit den mitgelieferten Schrauben in den Rundlöchern...
  • Seite 26 ENGLISH: Loosen screws in top cover . Fit window covers using existing screws. Re-tighten top cover screws. a b c DEUTSCH: Schrauben im Markisenkasten lockern oder . Fenster-Abdeckbleche mit vorhandenen Schrauben montieren. Schrauben im Markisenkasten wieder festziehen. FRANÇAIS : Desserrer les vis de capot .
  • Seite 27 ENGLISH: Fit distance sheets (R and L) on the underside of the covers. Slide the sheets completely down into the cover brackets . Drill holes, through the covers, at the marks using a ø 5 mm drill Distanzteile (R und L) abtrennen und DEUTSCH: auf der Unterseite der Abdeckbleche montieren.
  • Seite 28 ENGLISH: Place sealant on screw holes . Fit bottom brackets with screws supplied DEUTSCH: Dichtungsmaterial auf Schrauben- löcher kleben . Untere Beschläge befestigen FRANÇAIS : Mettre une pastille de mastic sur chaque trou de vis . Fixer les pattes de fixation basses Tætningsmateriale klæbes på...
  • Seite 29 ENGLISH: Disengage the first side channel from the transit brackets , turn and hold parallel to side frame. Do not remove the transit device at this stage. Die erste seitliche Führungsschiene DEUTSCH: aus den Transportbeschlägen herauslösen und vor dem Markisenkasten anbringen. Transport- sicherung zu diesem Zeitpunkt nicht entfernen.
  • Seite 30 ENGLISH: Pull side channel downwards. It is necessary to pull the side channel hard. Lift the awning top cover and slide the side channel straight into the groove in the top cover. Ensure that the cords do not cross each other and that they are positioned in the side channel .
  • Seite 31 ENGLISH: Disengage the second side channel from the transit brackets , turn and hold parallel to side frame. Do not remove the transit device at this stage. DEUTSCH: Die zweite seitliche Führungsschiene aus den Transportbeschlägen herauslösen und vor dem Markisenkasten anbringen. Transport- sicherung zu diesem Zeitpunkt nicht entfernen.
  • Seite 32 ENGLISH: Pull side channel downwards. It is necessary to pull the side channel hard. Lift the awning top cover and slide the side channel straight into the groove in the top cover. Ensure that the cords do not cross each other and that they are positioned in the side channel .
  • Seite 33 ENGLISH: Fix side channels with screws supplied . Remove and discard transit brackets and devices DEUTSCH: Seitliche Führungsschienen mit den mitgelieferten Schrauben befestigen Transportbeschläge und -sicherungen entfernen FRANÇAIS : Fixer les glissières latérales avec les vis fournies . Retirer et jeter les éléments de protection de transport DANSK: Sideskinnerne fastgøres med vedlagte...
  • Seite 34 ENGLISH: Connect the cable to terminal block or connection box. For connection to control unit, refer to instructions for control unit/remote con- trol. If the window was fitted with a black screen profile and/or a connection box, refit profile/box. Do not connect the awning blind directly to a power socket! The awning blind is now ready for use.
  • Seite 35 VELUX 35...
  • Seite 36 36 VELUX...
  • Seite 37 0–9 XXX XXX XXXX Pages 37-52 VELUX 37...
  • Seite 38 DEUTSCH: Um eine korrekte Funktion und sichere Bedienung der De buitenzonwering is ontwikkeld om aan te sluiten op VELUX INTEGRA ® Hitzeschutz-Markise gewährleisten zu können, müssen die Hinweise dieser bedieningscentralen. Aansluiting op andere bedieningscentralen kan leiden Anleitung unbedingt beachtet werden! Bitte bewahren Sie die Anleitung tot beschadiging of minder goed functioneren van de buitenzonwering.
  • Seite 39 ENGLISH: Determine height of top cover: 50-65 mm: Go to ill. 1. 10-40 mm: Go to ill. 2. DEUTSCH: Höhe des Markisenkastens ermit- teln: 50-65 mm: Ab Abb. 1 fortsetzen. 10-40 mm: Direkt zur Abb. 2 weitergehen. FRANÇAIS : Mesurer la hauteur du capot de la fenêtre : 50-65 mm : suivre le schéma 1.
  • Seite 40 ENGLISH: Remove plastic covers from both sides . Place adapter on axle and turn into position . Fix adapter with screw supplied Refit plastic covers Kunststoffdeckel in beiden Seiten DEUTSCH: entfernen . Adapter auf die Achse einsetzen und in Position drehen .
  • Seite 41 ENGLISH: If the window has been fitted with a connection box, remove this temporarily Position of hole depends on the width X of the top cover. Determine the width and drill hole Fit rubber grommet. Pull grommet through from the inside DEUTSCH: Falls das Fenster mit einer Anschluss- dose versehen ist, diese vorübergehend...
  • Seite 42 ENGLISH: Remove covers indicated temporarily . If there is a screw, remove it . If there is a mark at the top instead of a screw, drill hole through mark . If there is neither screw nor hole, measure position of hole. The position of the hole depends on whether the side frame cover has an upturned edge or not .
  • Seite 43 Place sealant on all screw holes ENGLISH: Fix top brackets of awning blind in slot with screws supplied. Use 30 mm screw (GPL/GPU: 11 mm screw) Lift up locking brackets DEUTSCH: Dichtungsmaterial auf alle Schrau- benlöcher kleben Die oberen Markisenbeschläge mit den mitgelieferten Schrauben in einem Langloch befestigen.
  • Seite 44 Loosen screws in top cover ENGLISH: Fit window covers using existing screws. Re-tighten top cover screws. DEUTSCH: Schrauben im Markisenkasten lockern oder . Fenster-Abdeckbleche mit vorhandenen Schrauben montieren. Schrauben im Markisenkasten wieder festziehen. FRANÇAIS : Desserrer les vis de capot Fixer les profilés courts du cadre fixe en utilisant les vis d'origine.
  • Seite 45 ENGLISH: Remove and discard cover screws Place sealant on screw holes. Fix bottom brackets with 45 mm screws supplied adjust so that they are parallel to the cover. Drill hole in cover through hole in bracket and fix bracket with 10 mm screw supplied Blechschrauben entfernen DEUTSCH: Dichtungsmaterial auf Schraubenlöcher kleben.
  • Seite 46 ENGLISH: Position awning blind . Fit the awning blind into the bracket and lock it in place . Pull wire through grommet . Ensure that the locking bracket is pressed fully home Hitzeschutz-Markise anbringen DEUTSCH: Hitzeschutz-Markise in den Beschlag einhängen und verschließen .
  • Seite 47 ENGLISH: Disengage the first side channel from the transit brackets , turn and hold parallel to side frame. Do not remove the transit device at this stage. Die erste seitliche Führungsschiene DEUTSCH: aus den Transportbeschlägen herauslösen und vor dem Markisenkasten anbringen. Transport- sicherung zu diesem Zeitpunkt nicht entfernen.
  • Seite 48 ENGLISH: Pull side channel downwards. It is necessary to pull the side channel hard. Lift the awning top cover and slide the side channel straight into the groove in the top cover. Ensure that the cords do not cross each other and that they are positioned in the side channel .
  • Seite 49 ENGLISH: Disengage the second side channel from the transit brackets , turn and hold parallel to side frame. Do not remove the transit device at this stage. DEUTSCH: Die zweite seitliche Führungsschiene aus den Transportbeschlägen herauslösen und vor dem Markisenkasten anbringen. Transport- sicherung zu diesem Zeitpunkt nicht entfernen.
  • Seite 50 ENGLISH: Pull side channel downwards. It is necessary to pull the side channel hard. Lift the awning top cover and slide the side channel straight into the groove in the top cover. Ensure that the cords do not cross each other and that they are positioned in the side channel .
  • Seite 51 ENGLISH: Fix side channels with screws supplied . Remove and discard transit brackets and devices DEUTSCH: Seitliche Führungsschienen mit den mitgelieferten Schrauben befestigen . Trans- portbeschläge und -sicherungen entfernen FRANÇAIS : Fixer les glissières latérales avec les vis fournies . Retirer et jeter les éléments de protection de transport DANSK: Sideskinnerne fastgøres med vedlagte...
  • Seite 52 ENGLISH: Connect the cable to terminal block or connection box. For connection to control unit, re- fer to instructions for control unit/remote control. If the window was fitted with a connection box, refit box. Do not connect the awning blind directly to a power socket! The awning blind is now ready for use.
