B-BOX 12.8 Installationsanleitung
5.3.7 Anschluss der Power Kabel zwischen B-Boxen
(mit Kombinationsbox)
Bemerkung: Alle Kabel sollten die gleiche Länge haben. Der Anschluss mit einer Combiner Box (Sammelschiene)
(mit gleichlangen Kabeln) wird empfohlen, da so ein ausgeglichener Strom sichergestellt werden kann.

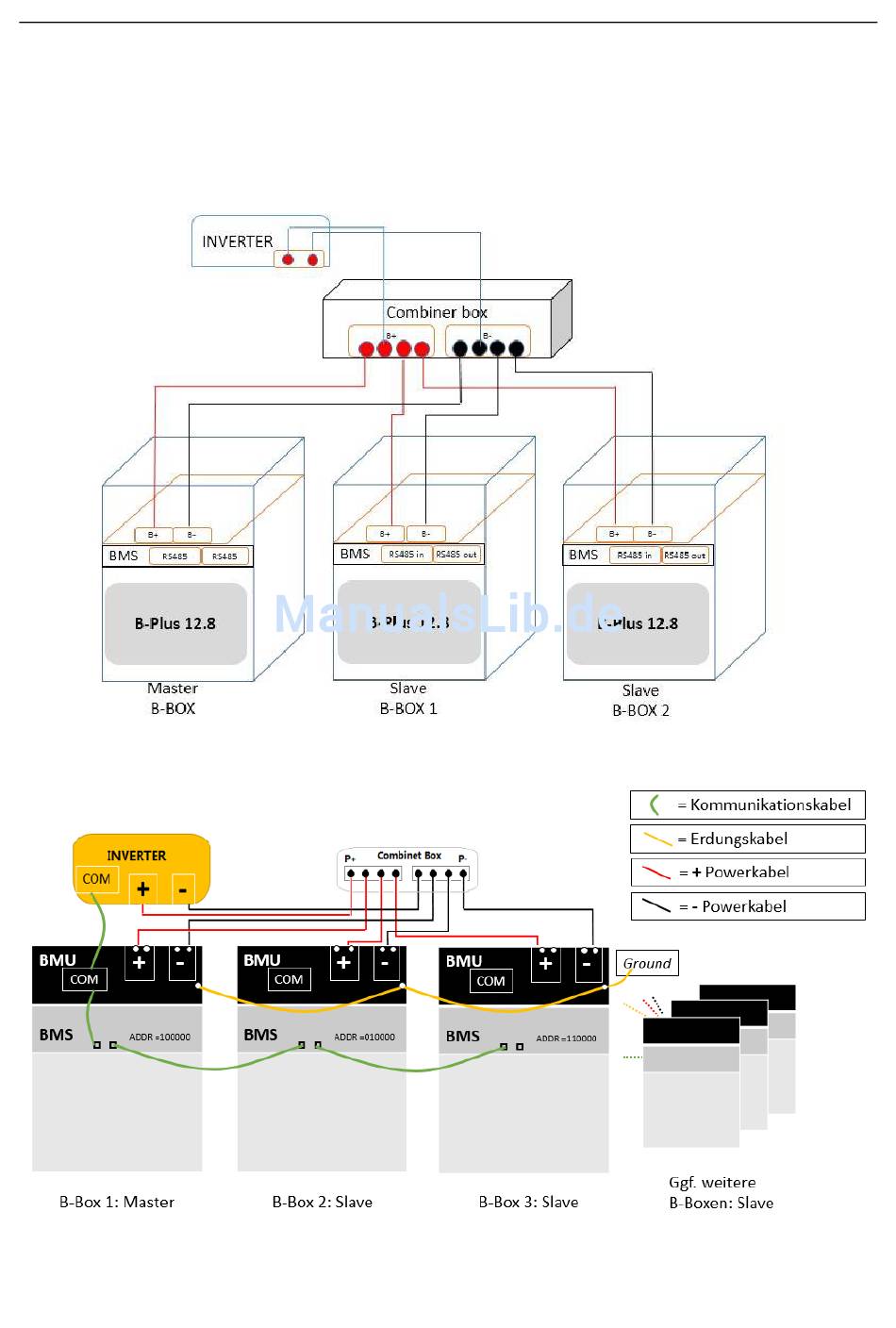

Abbildung 24: Verschaltung Powerkabel mehrerer B-Box 12.8 Einheiten mit Combiner Box (Sammelschiene)
Abbildung 25: Verschaltung mehrerer B-Box 12.8 Einheiten
21 / 35
