INTRO II HS9 Bedienungsanleitung
Funk - handsender,
9-kanal
Verwandte Anleitungen für INTRO II HS9
Inhaltszusammenfassung für INTRO II HS9
- Seite 1 Integrieren statt Sanieren Moderne Steuerungstechnik für Nachrüstung und Neubau INTRO II HS9 Funk - Handsender, 9-Kanal CH - CH + zur Fernsteuerung von Rollläden Jalousien Markisen Tore Licht INTRO II und zur Realisierung diverser Schaltszenarien INTRO II...
-

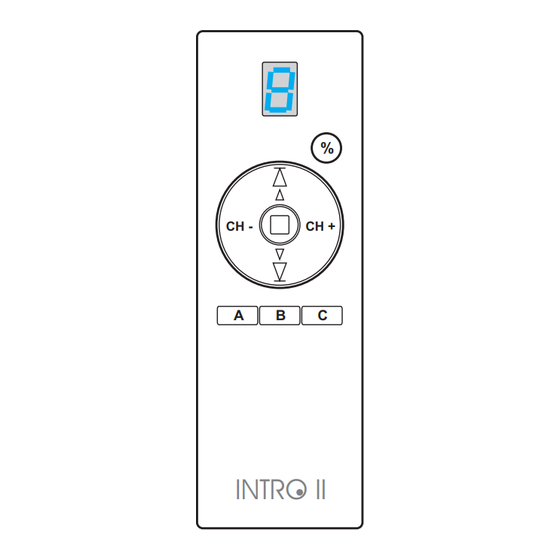

Seite 2: Intro Ii Hs9 - Bedienelemente Und Anzeigen
CH+ > 1 sek. betätigen. Halten > 1 sek. Den Programmiermodus des Empfängers verlassen Betriebsart einer Gruppe des INTRO II HS9 einstellen STOP > 4 sek. gedrückt halten. Mit den Tasten Auf / Ab die optimale Betriebsart (Rollladen, Jalousie, Licht) einstellen bzw. die Gruppe sperren / ausblenden STOP kurz betätigen. -
Seite 3: Inhaltsverzeichnis
Die Komfort-Positionen von Rollläden / Jalousien einstellen Teil 2: optionale Funktionen und Fernprogrammierung An- / Abmeldung neuer INTRO II - Sender mit Hilfe des INTRO II HS9 An- / Abmeldung eines INTRO II HS9 mit Hilfe anderer Funksender Anmeldung einer Szenario-Taste mit Hilfe anderer Funksender Abmeldung einer Szenario-Taste mit Hilfe anderer Funksender Alle anderen Sender aus dem Empfänger-Speicher löschen... -
Seite 4: Vorteile Des Handsenders Intro Ii Hs9
Vorteile des Handsenders INTRO II HS9 Komfortable Fernsteuerung für Neubauten und zum Nachrüsten Der 9-kanalige Funk-Handsender INTRO II HS9 ist eine komfortable und sichere Lösung zur Fernsteuerung unterschiedlicher Elektroanlagen. In Verbindung mit den entsprechenden INTRO II - Empfänger können Rollläden, Markisen, Tore, Jalousien, Beleuchtung und weitere vergleichbare Anlagen ferngesteuert bzw. -
Seite 5: Technische Daten
Technische Daten Die Lebensdauer der Batterien und die Ladezustand-Kontrolle Der Handsender INTRO II HS9 ist mit 3 Batterien des Typs LR 03 / AAA (1,5V) ausgestattet. Die durchschnittliche Lebensdauer der Batterien beträgt ca. 2 Jahre und ist von der Schalthäufigkeit des Senders abhängig. -
Seite 6: Funktionsbeschreibung Des Intro Ii Hs9
Funktionsbeschreibung des INTRO II HS9 Fernsteuerung des Empfängers / der Empfängergruppen Mit einem Handsender INTRO II HS9 können bis zu 9 Gruppen von INTRO II- Empfängern ferngesteuert werden. Die Auswahl und die Fernbedienung der Empfängergruppen erfolgt durch die Bedientasten CH+ / CH- / AUF / STOP / AB / Komfort (%). -
Seite 7: Ausführung Der Komfort-Positionen
Jalousien zu speichern, um diese Positionen jederzeit mit der Taste Komfort (%) des Senders INTRO II HS9 abzurufen. Die Komfort-Positionen sind an allen INTRO II - Empfängern jeweils als eine Teilabsenkung (12% der am Empfänger eingestellten Befehlsdauer) bzw. ein Teilauffahren (8% der am Empfänger... -
Seite 8: Schaltszenarios Und Szenario-Tasten
Funktionsbeschreibung des INTRO II HS9 Schaltszenarios und Szenario-Tasten Der Funk-Handsender INTRO II HS9 verfügt über drei Szenario-Tasten A, B und C, die für das Anlegen und Ausführen jeweils eines Schaltszenarios verwendet werden können. Ein Szenario sind mehrere unterschiedliche Schaltvorgänge, die ausgelöst werden müssen, um eine, vom Benutzer gewünschte, Umgebungseinstellung zu erreichen. -
Seite 9: Bediengruppen Und Szenarien Kombinieren
Funktionsbeschreibung des INTRO II HS9 Bediengruppen und Szenarien kombinieren Die Verwendung von Schaltszenarien bietet dem Bediener wesentlich mehr an Bedienkomfort und Bedienmöglichkeiten: Die bis zu 9 Empfängergruppen können, wie üblich, direkt durch die Auswahl des entsprechenden Funkkanals ferngesteuert werden. Unbeachtet der Gruppenstruktur können Empfänger aus unterschiedlichen Gruppen der Schaltszenarien hinzugefügt werden. -
Seite 10: Programmierung Der Intro Ii Hs9
Die Betriebsart einer Steuerungsgruppe einstellen / ändern Je nach Typ der ferngesteuerten Anlagen kann die Betriebsart einzelner Gruppen im Handsender INTRO II HS9 jederzeit optimal angepasst werden. Außerdem können die Steuerungsgruppen bei Bedarf ausgeblendet bzw. gesperrt werden. Die ausgeblendeten Gruppen / Kanäle werden im Normalbetrieb nicht angezeigt und können nicht gewählt werden. -
Seite 11: Anmeldung Einer Gruppe Des Handsenders An Einem Funkempfänger
Programmierung der INTRO II HS9 Anmeldung einer Gruppe des Handsenders an einem Funkempfänger Den Programmiermodus des Empfängers aktivieren INTRO II RS UP Die Taste Programmierung > 4 sek. betätigen. Empfänger-Ton: periodische Pieptöne alle 2 sek. Œ > 4 sek. Der Anmelde-Modus des Empfängers ist aktiviert... -
Seite 12: Anmeldung Einer Szenario-Taste Am Intro Ii Rs / Nero Ii Rsf
Programmierung der INTRO II HS9 Anmeldung einer Szenario-Taste am INTRO II RS / NERO II RSF Den Programmiermodus des Empfängers aktivieren INTRO II RS, NERO II RSF Die Taste Programmierung > 4 sek. betätigen. Œ Empfänger-Ton: periodische Pieptöne alle 2 sek. -
Seite 13: Anmeldung Einer Szenario-Taste Am Unterputz-Empfänger
Ž Die Reaktion des Empfängers zuweisen / zusenden CH - CH + Die Reaktion des Empfängers von einem, bereits angelernten INTRO II - Sender, zuweisen (zusenden): Sender-Taste Zugewiesene Empfänger-Reaktion Auffahren / Einschalten INTRO II CH4 / CH6 / CH8 < 1 sek. -
Seite 14: Abmeldung Einer Szenario-Taste Am Intro Ii - Empfänger
Betätigung der Szenario-Taste führt nicht zur Widerherstellung der ursprünglichen Zustände ferngesteuerter Anlagen. Die einzelnen INTRO II - Empfänger und die entsprechenden Anlagen können mit Hilfe weiterer INTRO II - Sender oder direkt mit den Bedientasten jeweiliger Empfänger individuell jederzeit CH - CH + gesteuert werden. -
Seite 15: Die Komfort-Positionen Von Rollläden / Jalousien Einstellen
Änderung der Komfort-Positionen durch den Bediener erfolgt in der Regel direkt an jeweiliger Funksteuerung (z. B. an der INTRO II RS / NERO II RSF). Ist die Programmierung direkt an der Funksteuerung nicht möglich (z. B. an einer im Rollladenkasten installierten INTRO II RS UP) oder muss beispielsweise die gleiche Komfort-Position an mehreren Empfängern eingestellt... -
Seite 16: Teil 2: Optionale Funktionen Und Fernprogrammierung
Situationen helfen können, die Installations- bzw. die Zeitaufwand erheblich zu reduzieren. Eine der grundlegenden Eigenschaften des INTRO II - Systems besteht darin, dass der Programmiermodus der Empfänger von angemeldeten Sendern aktiviert und wieder verlassen werden kann. Dem entsprechend können weitere Sender ohne den Zugang zu Empfängern angemeldet bzw. -
Seite 17: An- / Abmeldung Neuer Intro Ii - Sender Mit Hilfe Des Intro Ii Hs9
Fernprogrammierung An- / Abmeldung weiterer INTRO II - Sender mit Hilfe des INTRO II HS9 Den Programmiermodus aller Empfänger einer Gruppe vom bereits angelernten INTRO II HS9 aus aktivieren Mit den Tasten CH+ / CH- eine bereits angemeldete Œ Gruppe (den Funkkanal) wählen... -
Seite 18: An- / Abmeldung Eines Intro Ii Hs9 Mit Hilfe Anderer Funksender
Fernprogrammierung An- / Abmeldung eines INTRO II HS9 mit Hilfe anderer Funksender Den Programmiermodus aller Empfänger einer Gruppe vom bereits angelernten Funksender aus aktivieren Œ > 4 sek. z.B. von einer Funk-Zeitschaltuhr INTRO II Duomatic: auto Die Taste Programmierung > 4 sek. betätigen z.B. -
Seite 19: Anmeldung Einer Szenario-Taste Mit Hilfe Anderer Funksender
STOP gedrückt halten + Halten > 4 sek. die Taste CH+ > 4 sek. betätigen z.B. mit einer 4-er Funktionsgruppe des Senders INTRO II CH8: Œ Eine Taste der Gruppe festhalten + eine andere > 4 sek. betätigen Halten > 4 sek. - Seite 20 Anmeldung einer Szenario-Taste mit Hilfe anderer Funksender Die Reaktion des Empfängers zuweisen / zusenden INTRO II HS9 Die Reaktion des Empfängers / der Empfänger auf die Szenario- Taste mit Hilfe eines, bereits angelernten INTRO II - Senders, Ž zuweisen (zusenden): CH -...
-
Seite 21: Abmeldung Einer Szenario-Taste Mit Hilfe Anderer Funksender
Halten > 4 sek. die Taste CH+ > 4 sek. betätigen Œ z.B. mit einer 4-er Gruppe des Senders INTRO II CH8: Halten > 4 sek. Eine Taste der Gruppe festhalten + eine andere > 4 sek. betätigen Œ z.B. vom Funk-Wandsender INTRO II WS: >... -
Seite 22: Alle Anderen Sender Aus Dem Empfänger-Speicher Löschen
Sender (einschließlich aller anderen Gruppen von desselben Funksender INTRO II Hs9) aus dem Speicher der Empfänger gelöscht werden. Nicht gelöscht bleibt dabei lediglich die Gruppe (der Funkkanal) des INTRO II HS9, die für die Fernaktivierung der Empfänger benutzt wurde (im nachfolgendem Beispiel die Gruppe 8). Durch diese Schutz-Option bleibt dem Bediener die Möglichkeit erhalten, den Empfänger / die... - Seite 23 Ihr Fachbetrieb in Ihrer Nähe: inprojal elektrosysteme gmbh Auf dem Schüffel 1 58513 Lüdenscheid Tel. +49 (0)2351/6633-300 fax +49 (0)2351/6633-330 info@inprojal.de www.inprojal.de Rev. 3.0 G...
